Proline Promass K 10 Modus RS485
Endress+Hauser

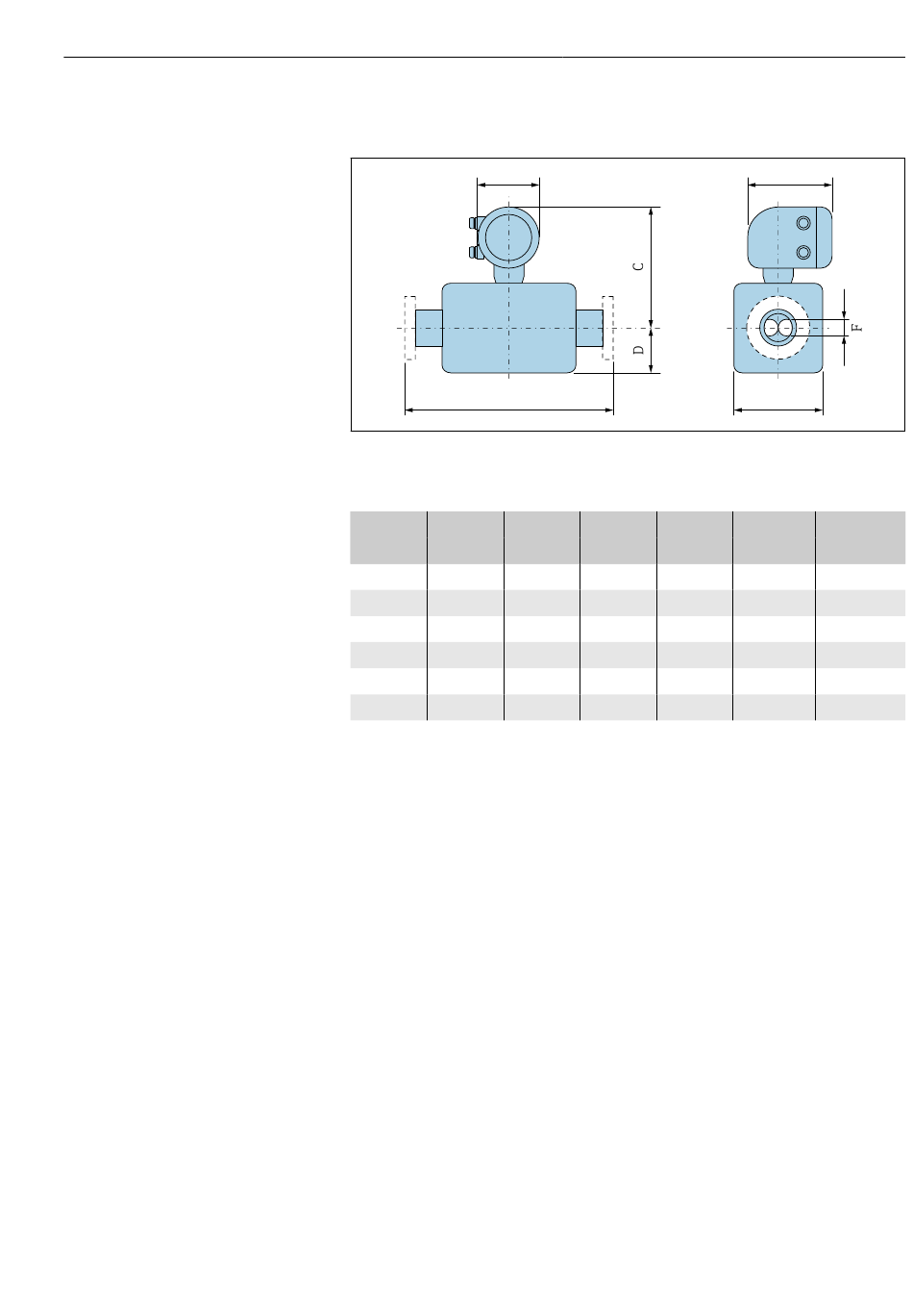

Caractéristique de commande "Boîtier", option A "Aluminium,
revêtu" ; Zone 1
A
L
La dimension L dépend du raccord process spécifique :
1)
DN A
[in] [in]
³⁄₈ 5,47
½ 5,47
1 5,47
1½ 5,47
2 5,47
3 5,47
1) Selon le presse-étoupe utilisé : valeurs jusqu' à 1,18 in
2) Pour Ex de : valeurs 0,39 in
2)
B C D
[in] [in] [in]
8,11 9,69 3,5
8,11 9,69 3,94
8,11 9,57 4,02
8,11 9,8 4,76
8,11 10,35 6,91
8,11 11,1 8,07
Dimensions en unités US
B
E
A0043228
E F
[in] [in]
1,77 0,211
1,77 0,33
2,01 0,47
2,56 0,69
3,74 1,02
5 1,59
