Montage
5 mm
30
Montage de l'appareil
Préparation de l'appareil
1. Retirer l' i ntégralité de l' e mballage de transport.
2. Retirer les disques ou capuchons de protection installés sur l' a ppareil.
Montage des joints
AVERTISSEMENT
L
Une mauvaise étanchéité du process peut mettre le personnel en danger !
‣
Vérifier que les joints sont propres et intacts.
AVIS
Un montage incorrect peut fausser les résultats de mesure !
‣
Le diamètre interne du joint doit être supérieur ou égal à celui du raccord
process et de la conduite.
‣
Centrer les joints et le tube de mesure.
‣
Les joints montés ne doivent pas dépasser dans la section de conduite.

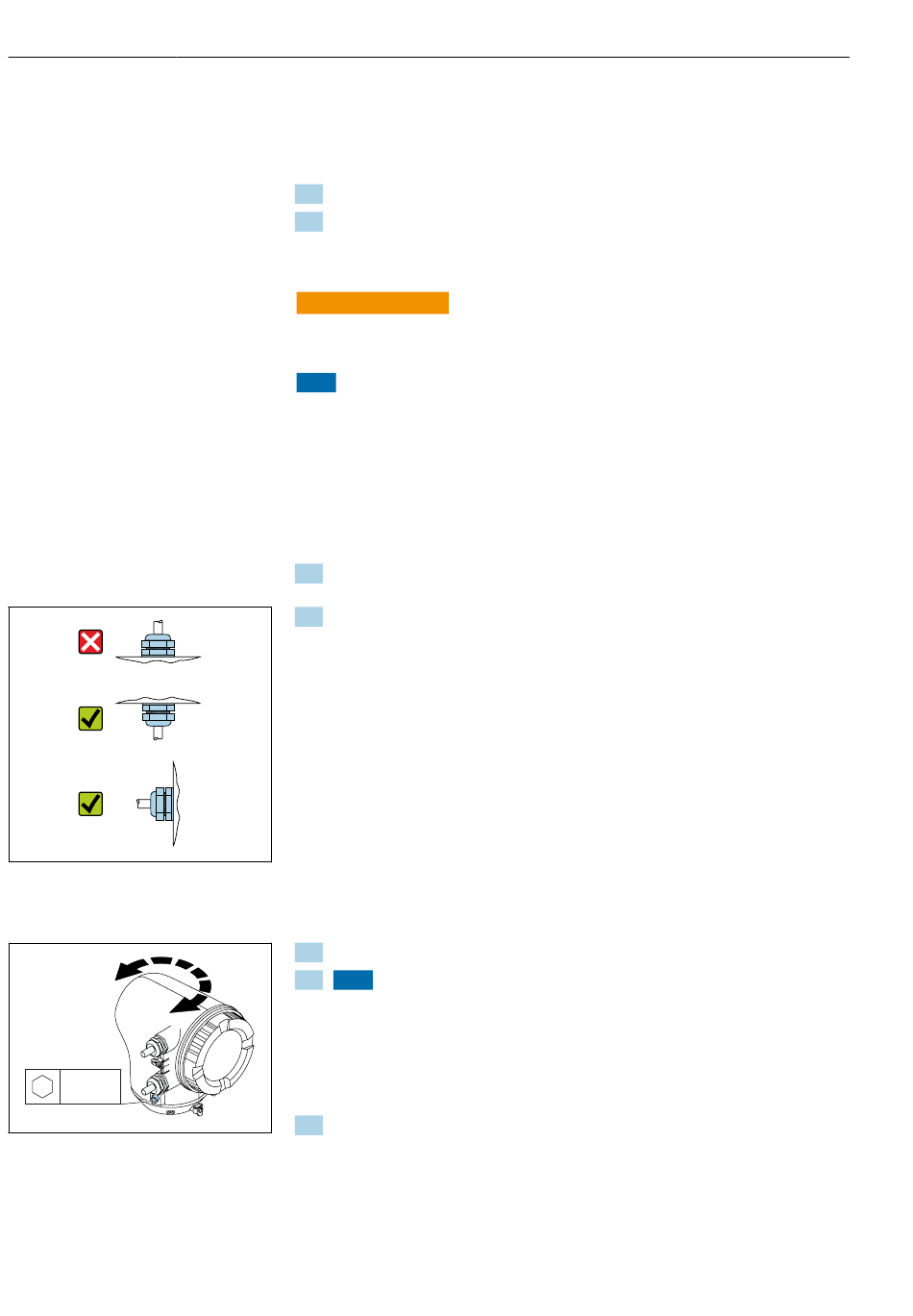

Montage du capteur
1. S' a ssurer que le sens de la flèche sur le capteur coïncide avec le sens
d' é coulement du produit.
2. Monter et orienter l' a ppareil ou le boîtier du transmetteur de manière à
diriger les entrées de câbles vers le bas ou le côté.
A0044192
Rotation du boîtier du transmetteur
1. Desserrer les vis de fixation des deux côtés du boîtier du transmetteur.
2. AVIS
Rotation excessive du boîtier du transmetteur !
Les câbles internes sont endommagés.
‣
Tourner le boîtier du transmetteur au maximum de 180° dans chaque
direction.
Tourner le boîtier du transmetteur dans la position souhaitée.
3. Serrer les vis en procédant dans l' o rdre inverse.
A0041095
