Levelflex FMP50
Endress+Hauser

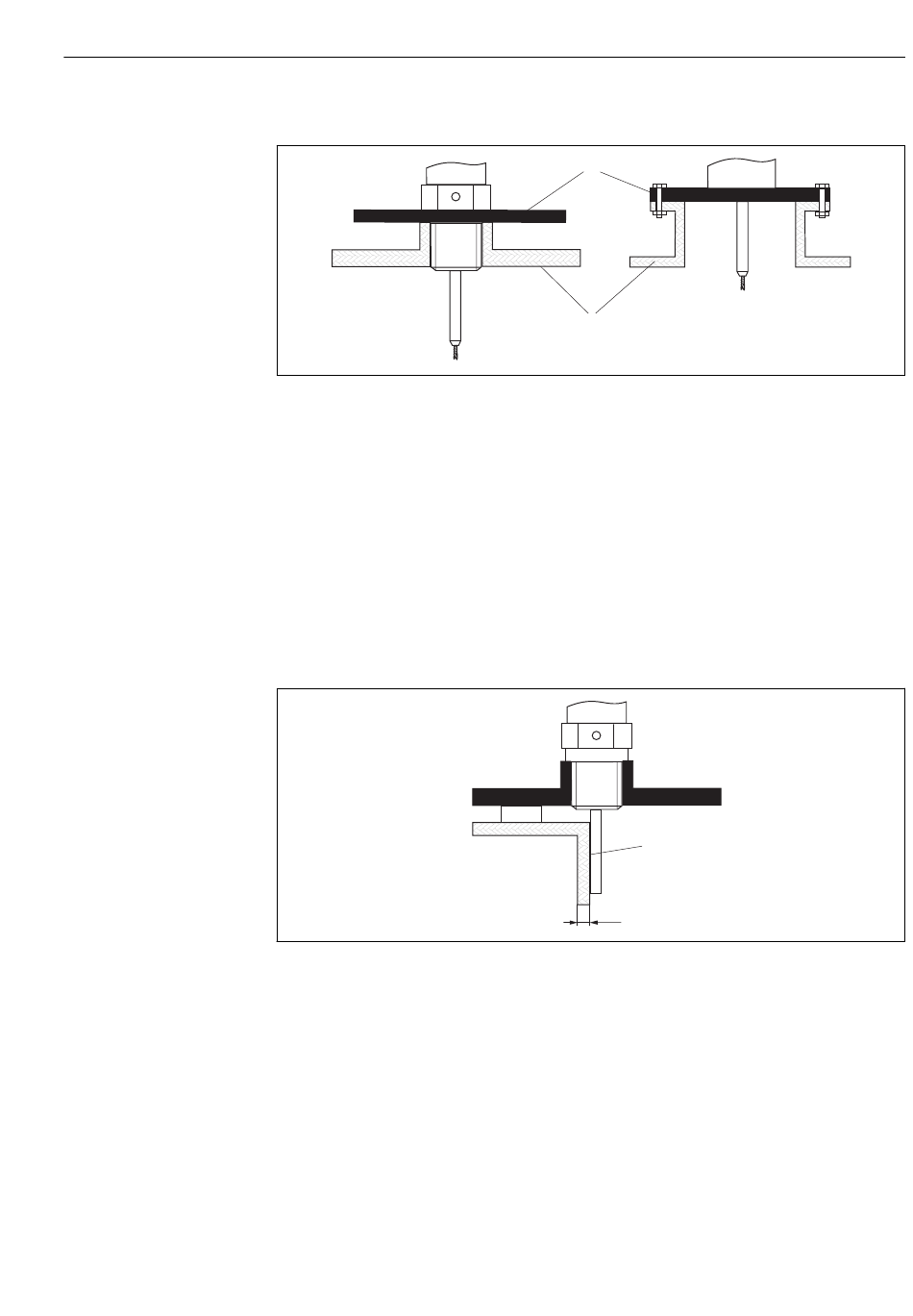

Cuves non métalliques
1 Cuve non métallique
2 Plaque métallique ou bride métallique
Pour mesurer, le Levelflex avec sonde à câble ou à tige a besoin d' u ne surface métallique au
raccord process. Pour cette raison :
Placer une plaque métallique avec un diamètre d' a u moins 200 mm (8 in)
perpendiculairement à la sonde sur le raccord process.
Cuves en matière synthétique ou en verre : montage de la sonde sur la paroi
extérieure
Dans le cas de cuves en matière synthétique ou en verre, la sonde peut également être
montée sur la paroi extérieure sous certaines conditions.
1 Cuve en matière synthétique ou en verre
2 Plaque métallique avec manchon à visser
3 Pas d' e space libre entre la paroi de la cuve et la sonde !
Conditions nécessaires
• Coefficient diélectrique du produit : CD > 7.
• Paroi de la cuve non conductrice.
• Epaisseur de la paroi maximale (a) :
– Matière synthétique : < 15 mm (0,6 in)
– Verre : < 10 mm (0,4 in)
• Pas de renfort métallique à la cuve.
2
1
2
1
a
3
Montage
A0012527
A0014150
