Levelflex FMP50
Endress+Hauser
6.2.5 Fixation de la sonde

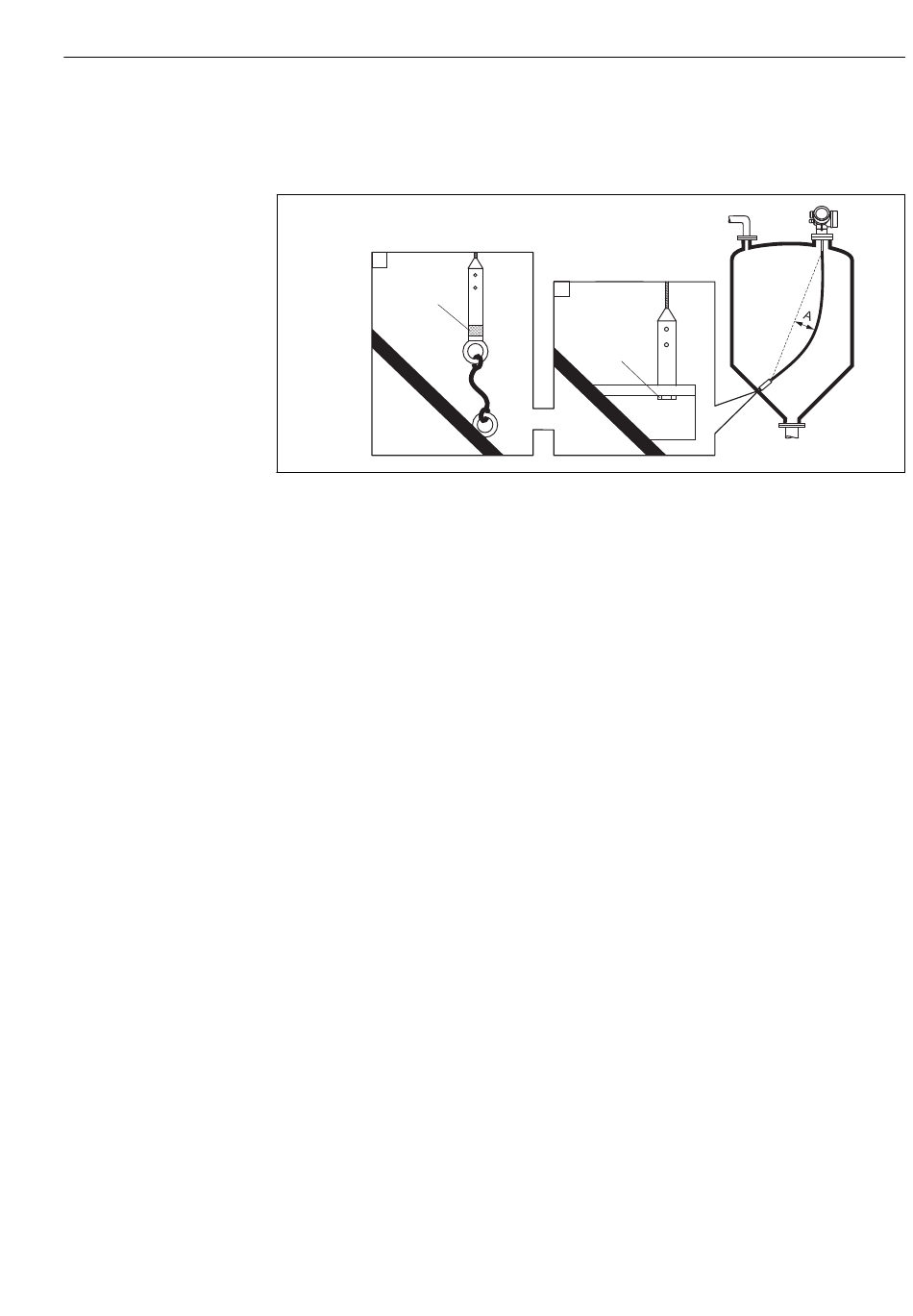

Fixation des sondes à câble
C
2
A Flèche : ≥ 10 mm/(1 m de longueur de sonde) [0.12 in/(1 ft de longueur de sonde)]
B Fixation reliée à la terre de façon sûre
C Fixation isolée de façon sûre
1 Fixation dans le raccord taraudé du contrepoids de la sonde
2 Kit de montage isolé(→  83)
• L' e xtrémité de la sonde à câble doit être fixée sous les conditions suivantes :
si, faute de quoi, la sonde entre en contact par moments avec la paroi de la cuve, le cône,
les éléments internes ou autres.
• Pour la fixation, l' e xtrémité basse du contrepoids de la sonde est taraudée :
Câble 4 mm (1/6"), 316 : M14
• La fixation doit être reliée à la terre ou isolée de façon sûre. Si la fixation avec une
isolation sûre n' e st pas possible d' u ne autre manière : utiliser le kit de montage isolé
(→  83).
• Dans le cas d' u ne fixation reliée à la terre, dans le paramètre Expert → Capteur →
Evaluation EOP → Rech. EOP, il faut sélectionner l' o ption EOP positif. Sinon la
correction automatique de la longueur de sonde n' e st pas possible.
Fixation des sondes à tige
• Pour l' a grément Ex : Pour des longueurs de sonde ≥3 m (10 ft), un étayage est
nécessaire.
• Une fixation est en général nécessaire en cas d' é coulement horizontal (par ex. par un
agitateur) ou de fortes vibrations.
• Ne fixer les sondes à tige que directement à leur extrémité.
B
1
Montage
A0012609
