Montage
30
1

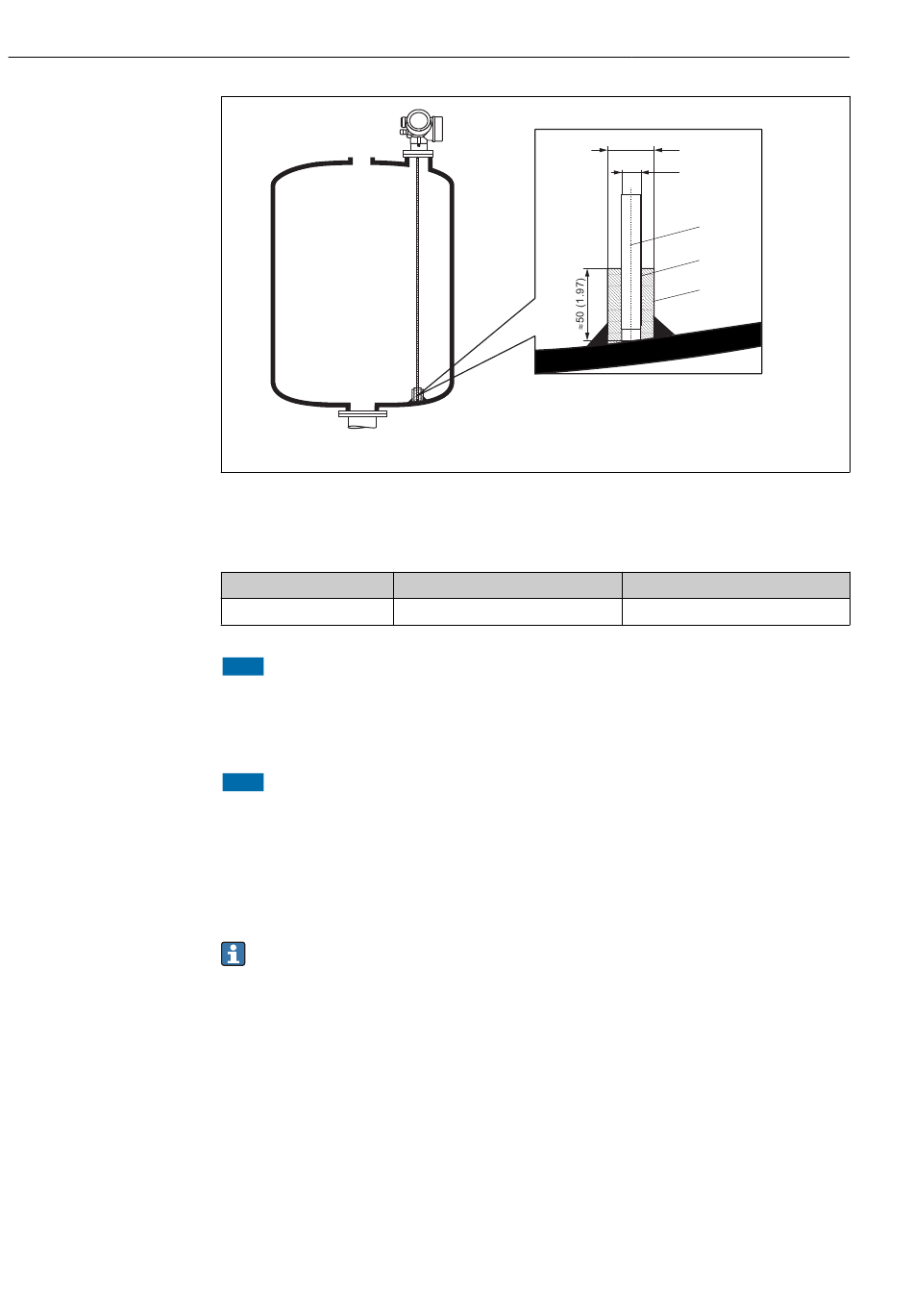

Tige de sonde
2
Manchon étroitement foré pour assurer le contact électrique entre la tige et le manchon.
3
Tube métallique court, par ex. soudé en place
Sonde
8 mm (1/3")
AVIS
Une mauvaise mise à la terre de l'extrémité de la sonde peut entraîner des erreurs de
mesure.
‣
Percer étroitement le manchon de fixation pour assurer un bon contact électrique entre
le manchon et la tige de sonde.
AVIS
Le soudage peut endommager le module électronique principal.
‣
Avant le soudage : mettre la tige de sonde à la terre et démonter l' é lectronique.
6.2.6
Conditions de montage particulières
Bypass et tubes de mesure
Pour plus d' i nformations sur les solutions de bypass d' E ndress+Hauser, veuillez vous
adresser à votre agence Endress+Hauser.
a [mm (inch)]
< 14 (0,55)
Levelflex FMP50
ø a
ø b
1
2
3
mm (in)
b [mm (inch)]
8,5 (0,34)
Endress+Hauser
A0014127
