4.4

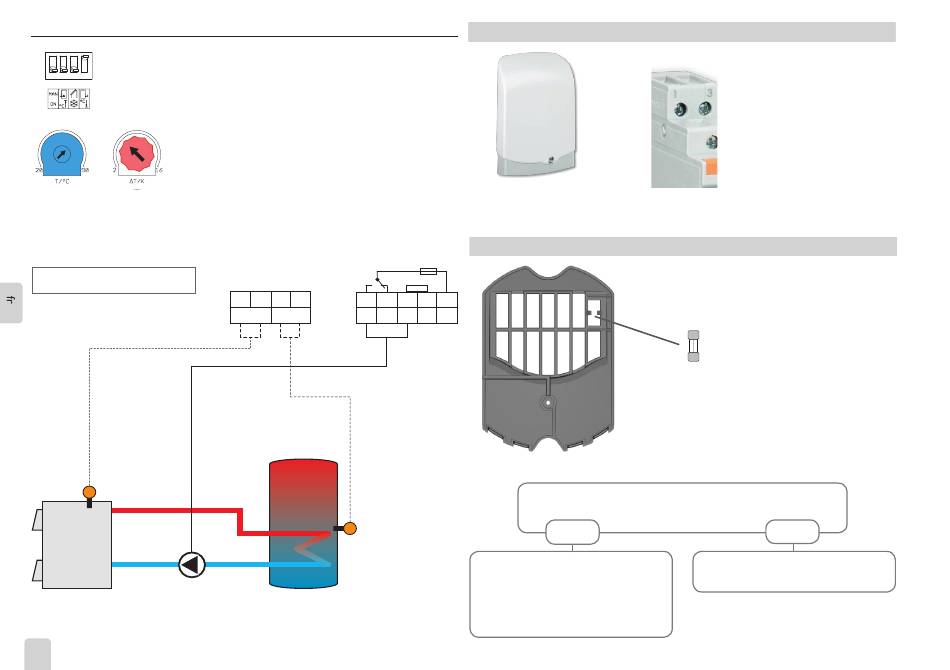

Chauffage du réservoir à travers une chaudière à combustible solide
Le régulateur calcule la différence de température
A
ON
entre la sonde chaudière à combustible solide (S1) et
1
2
3
4
la sonde réservoir (S2). Le relais (RO) s'active lorsque
OFF
les deux conditions d'activation suivantes sont réunies :
• La différence de température est supérieure à la va-
B
C
leur d'activation définie.
• La température mesurée par la sonde de la chau-
dière à combustible solide est supérieure à la valeur
minimale définie.
Il se désactive dès que la différence de température
est inférieure à la valeur prédéfinie de 1,6 K (hystérésis
non réglable).
ON
1
3
4
2
OFF
⌯ Utilisez la borne de terre !
ON
1
2
3
4
OFF
S1
RO
10
1
2
3
4
7
8
9 10 11
S1
S2
RO RC N N L
S2
5
Accessoires
Protection contre les
surtensions SP10
6
Détection de pannes
Réseau
Mains
En cas de panne de l'appareil, effectuez les vérifications suivantes :
Vérifiez l'alimentation électrique du régulateur. Est-elle
interrompue?
non
Le fusible du régulateur est défec-
tueux. Celui-ci devient accessible et
peut être échangé après avoir ouvert
le boîtier.
Relais auxiliaire HR230
Fusible de rechange (à
l'intérieure du couvercle)
oui
Cherchez la cause du problème et
rétablissez le courant.
