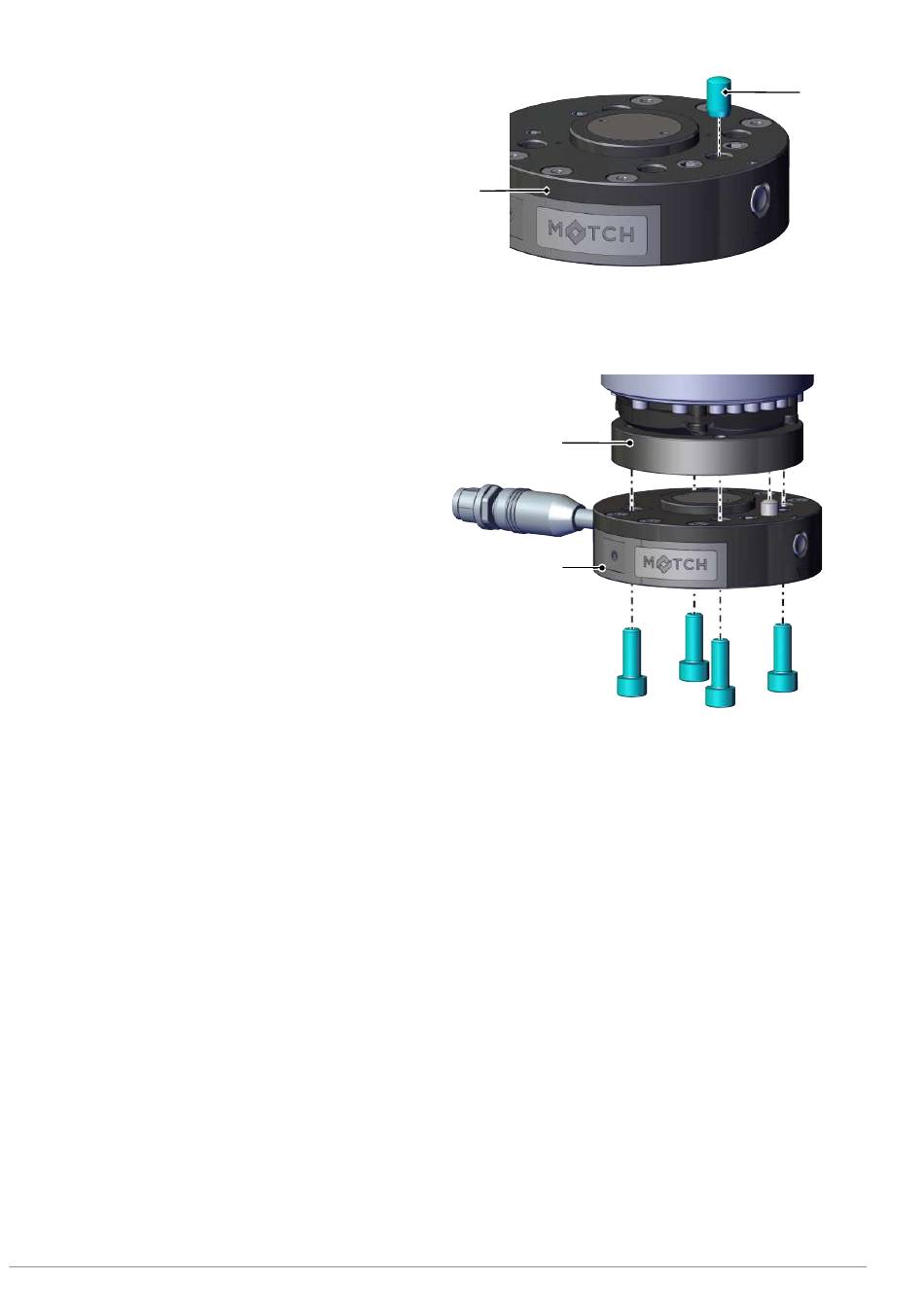

4. Insérer la broche de positionnement (5) dans la
bride (2) à l'emplacement indiqué.
5. Positionner la bride (2) correctement au niveau de
la bride intermédiaire (1) et poser les vis de mon-
tage desserrées lors de la première étape de travail
sans les serrer.
6. Serrer les vis de montage en croix selon le couple
de serrage défini par la norme allemande
VDI 2230.
6.3 Montage de l'alimentation en énergie
Du point de vue électrique, le produit est uniquement conçu pour fonctionner avec une tension d'alimentation de
24 V CC.
Respectez les opérations suivantes lors de l'assemblage :
4 Raccordez le produit au robot. Par exemple par le biais d'un branchement entre le connecteur et la douille.
4 Vous pouvez également guider le câble de raccordement au niveau du robot le long du master IO-link.
12 / 16
2
1
2
5
FR · 30.30.01.03064 · 00 · 11/21
