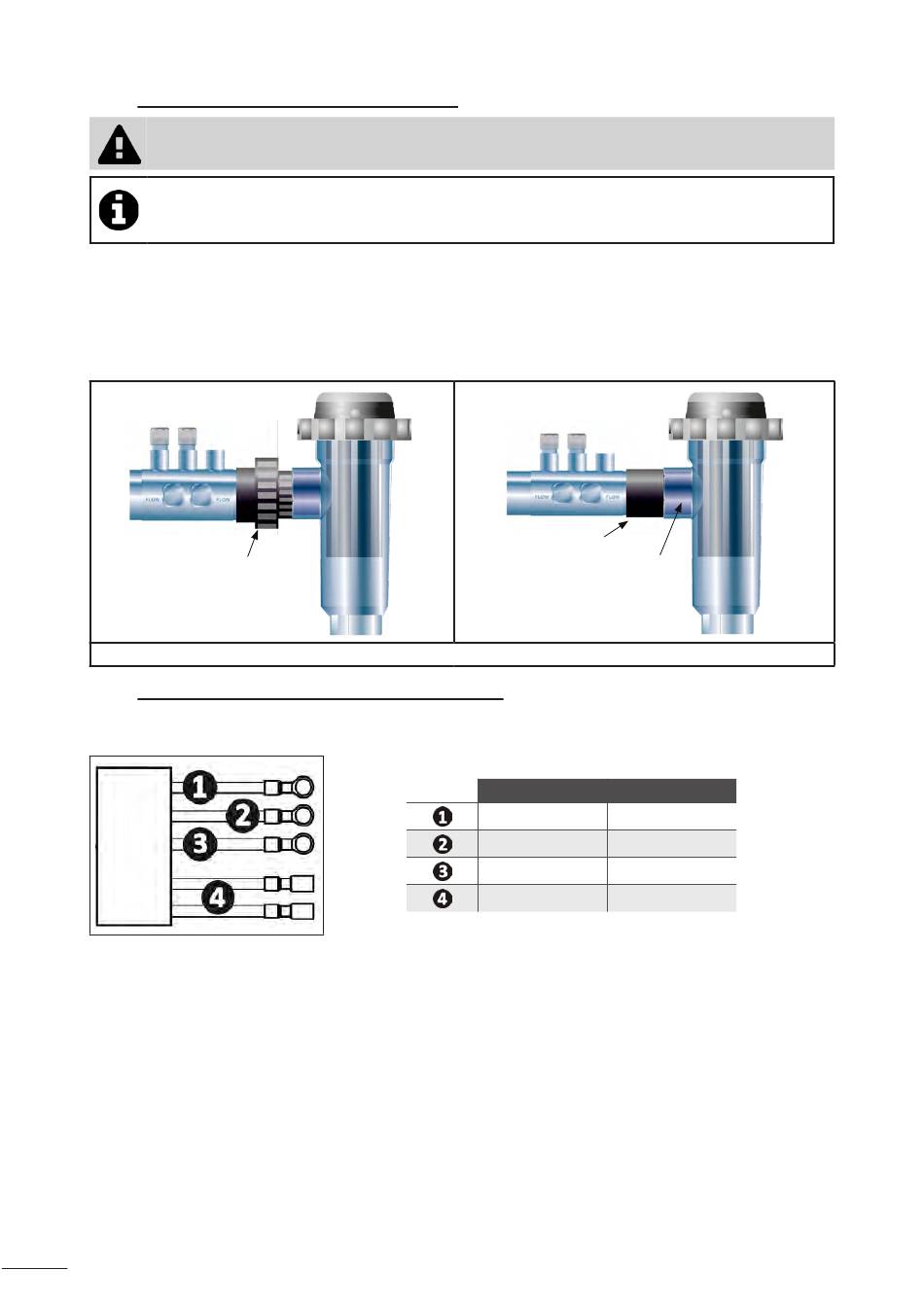

2.1.2. Raccordement de la cellule et du porte-sonde
• Ne pas coller le porte-sonde et la cellule directement : utiliser un raccord-union PVC (non-fourni) pour
assembler ces deux éléments.
Il est également possible d'effectuer ce raccordement à l'aide d'un tube PVC de 6 à 8 cm de longueur,
Ø63 cm, dont un des côtés aura été chanfreiné (côté à coller avec l'entrée de la cellule) et d'un manchon
PVC (à coller entre le tube PVC et le porte-sonde).
Pour réaliser le raccordement entre la cellule et le porte-sonde :
• Dégraisser le porte-sonde, l'entrée de la cellule et le raccord-union à l'aide d'un nettoyant PVC (non-fourni).
• Encoller le porte-sonde et la partie femelle du raccord et emmancher les deux éléments jusqu'à la butée. Nettoyer
l'excès de colle à l'aide d'un chiffon humide.
• Encoller l'entrée de la cellule et la partie mâle du raccord et emmancher les deux éléments jusqu'à la butée. Nettoyer
l'excès de colle à l'aide d'un chiffon humide.
Raccord-
union PVC
Raccordement de la cellule et du porte-sonde
2.1.3. Raccordement de la cellule au coffret de commande
• Ouvrir le capuchon de protection de la cellule en le tournant dans le sens anti-horaire.
• Identifier la fonction de chaque fil (rouge, jaune, orange) du câble d'alimentation :
8
Manchon
PVC
Tube PVC
(emmanché dans
la cellule)
Couleur du câble
Fonction
Rouge
Electrolyse
Rouge
Electrolyse
Jaune
AUX / Conductivité
Orange
Température
