2
Remarques relatives à la
documentation
2.1
Respect des documents complémentaires
applicables
▶
Conformez-vous impérativement à toutes les notices
d'utilisation et d'installation qui accompagnent les com-
posants de l'installation.
2.2
Conservation des documents
▶
Remettez cette notice et l'ensemble des documents com-
plémentaires applicables à l'utilisateur.
2.3
Validité de la notice
La présente notice s'applique exclusivement aux produits
suivants :
Appareil - référence d'article
VEH 50/8-7
VEH 80/8-7
VEH 100/8-7
VEH 120/8-7
3
Description du produit
3.1
Plaque signalétique
La plaque signalétique se trouve en bas de l'appareil.
Les informations qui figurent sur la plaque signalétique sont
les suivantes :
Mention
Nº de série
VEH XX /8-7
l
3/N/PE 400V
1/N/PE 230V
~ 50/60 Hz
MPa (bar)
IP25D
3.2
Marquage CE
Le marquage CE atteste que les appareils sont conformes
aux exigences élémentaires des directives applicables,
conformément à la plaque signalétique.
La déclaration de conformité est disponible chez le fabricant.
0020234040_02 eloSTOR exclusive Notice d'installation et de maintenance
Remarques relatives à la documentation 2
0010019874
0010019875
0010019876
0010019877
Signification
Numéro de série
Désignation du modèle
Capacité en eau
Données de raccordement
électrique
Pression de service max
Type de protection

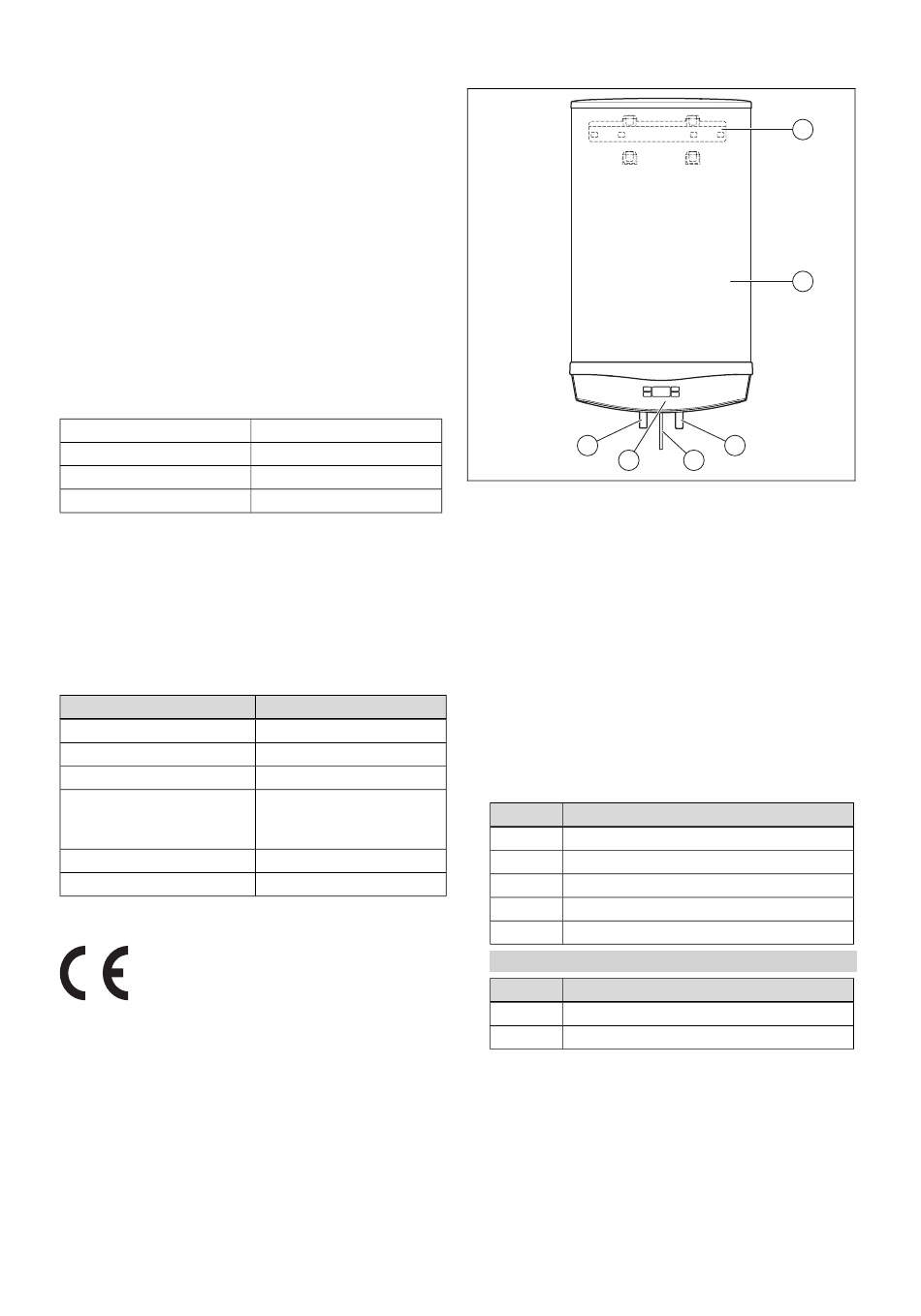

3.3
Structure
6
5
1
Support d'appareil
2
Ballon d'eau chaude
sanitaire
3
Raccord d'eau froide
Le ballon est équipé d'une isolation thermique extérieur. La
cuve du ballon est en acier émaillé. L'intérieur de la cuve
renferme les éléments chauffants qui transmettent la cha-
leur. Le ballon comporte également une anode de protection
en magnésium qui renforce la protection anticorrosion.
4
Montage
4.1
Contrôle du contenu de la livraison
▶
Vérifiez que le contenu de la livraison est complet.
Nombre
Composant
1
Ballon d'eau chaude sanitaire
1
Support d'appareil
1
Gabarit de montage
1
Notice d'emploi
1
Notice d'installation et de maintenance
Validité: VEH 80/8-7
Nombre
Composant
1
Tube de raccordement 0020192421
1
Tube de raccordement 0020192422
1
2
3
4
4
Câble secteur
5
Tableau de commande
6
Raccord d'eau chaude
5
