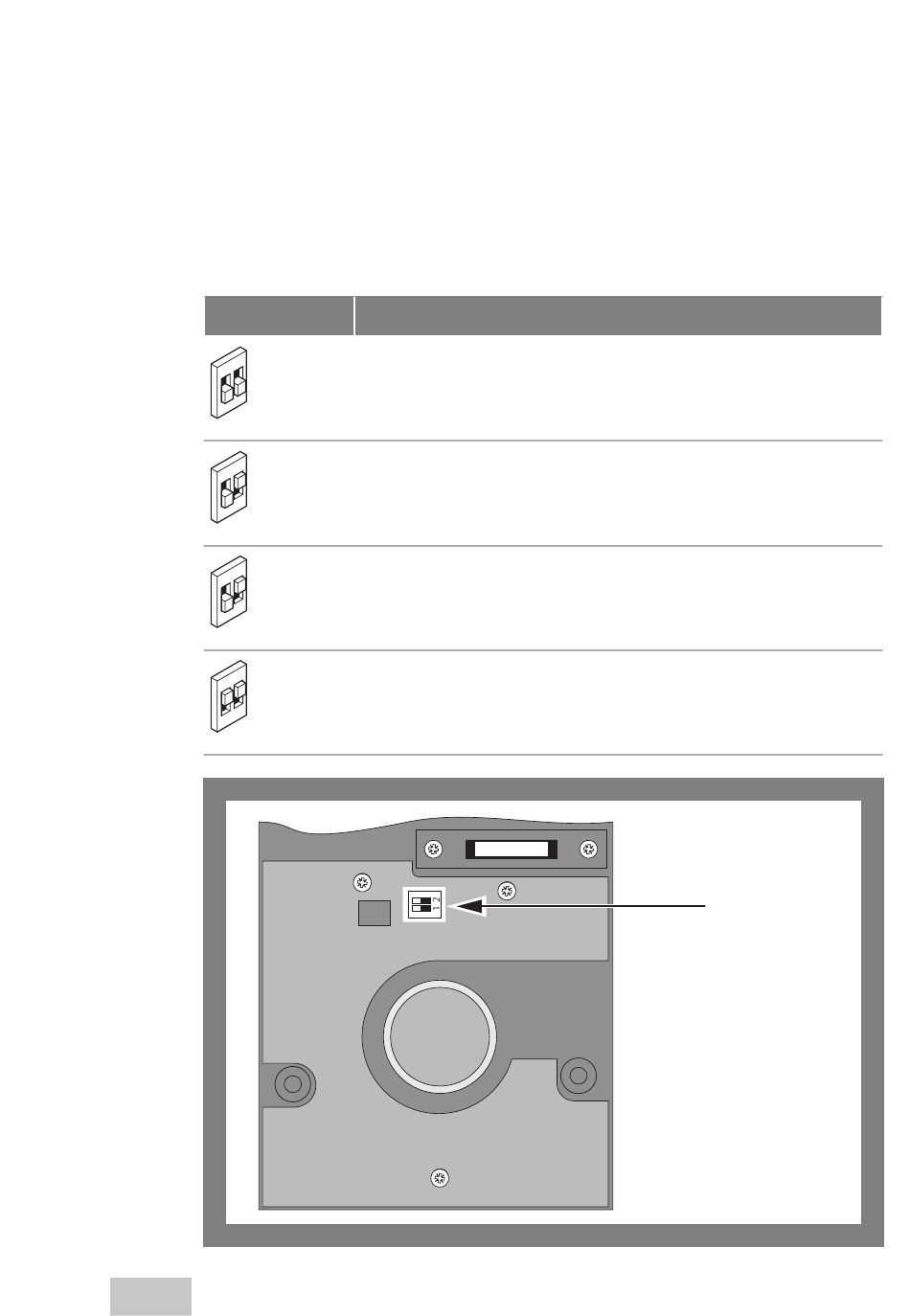

Vous pouvez régler l'éclairage du BOUTON DE SECOURS via les commutateurs DIP
de la platine d'éclairage comme suit (Tab. 6, Fig. 8) :
Commutateur DIP Régler l'éclairage du bouton de secours
O N
L'éclairage est désactivé.
F
O F
2
1
O N
Allumé en vert lorsque la porte est déverrouillée.
Éteint lorsque la porte est déverrouillée.
F
O F
2
1
O N
Éteint lorsque la porte est déverrouillée.
F
Allumé en rouge lorsque la porte est verrouillée.
O F
2
1
O N
Allumé en vert lorsque la porte est déverrouillée.
F
Allumé en rouge lorsque la porte est verrouillée.
O F
2
1
