ENTRETIEN

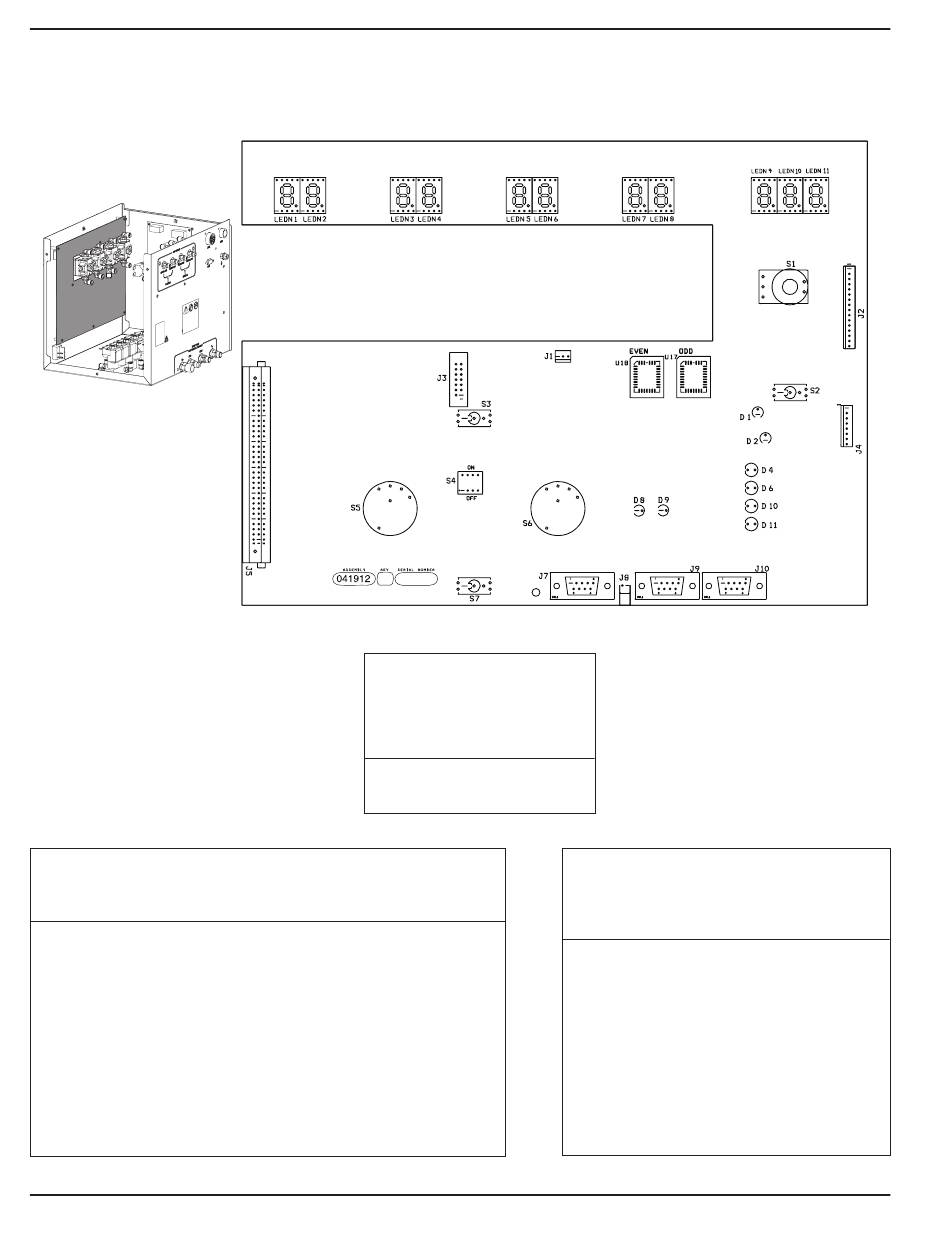

Circuit imprimé de commande PCB2 de la console des gaz
Liste des DELR du circuit imprimé de la console des gaz
DELR
Nom du signal
DELR1
Prégaz plasma, chiffre gauche
DELR2
Prégaz plasma, chiffre droite
DELR3
Débit de coupe plasma, chiffre gauche
DELR4
Débit de coupe plasma, chiffre droite
DELR5
Prégaz de protection, chiffre gauche
DELR6
Prégaz de protection, chiffre droite
DELR7
Débit de gaz de protection, chiffre gauche Rouge
DELR8
Débit de gaz de protection, chiffre droite
DELR9
Courant, chiffre gauche
DELR10 Courant, chiffre central
DELR11 Courant, chiffre droite
5-28
5
Liste microprogrammée
pour le PCB2 de commande
Numéro
Article de référence
U17
081093 IMPAIR
U18
081093 PAIR
Couleur
Rouge
Rouge
Rouge
Rouge
Rouge
Rouge
Rouge
Rouge
Rouge
Rouge
Liste des DEL du circuit imprimé de la
console des gaz
DEL
Nom du signal
D1
+ 5 V c.c.
D2
+ 3.3 V c.c.
D4
Erreur du liquide de
refroidissement
D6
Erreur de pression
D8
CAN- TX
D9
CAN- RX
D10
Erreur de tension
D11
Erreur de température
HPR130 gaz manuel Mode d'emploi
