ENTRETIEN

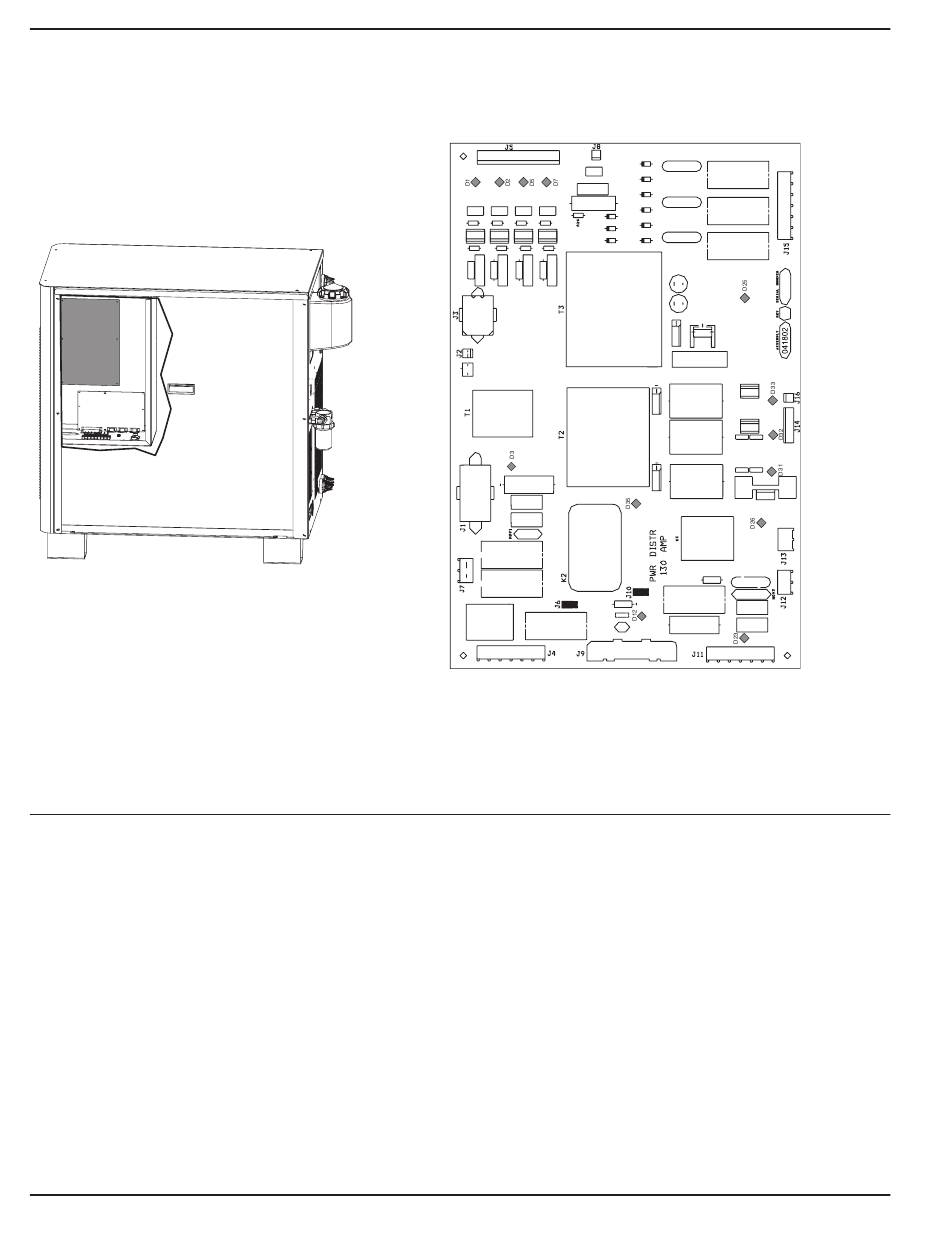

PCB2 du CI de distribution de l'alimentation électrique
Liste des DEL du CI de distribution d'alimentation
DEL
Sortie
D1
Contacteur
D2
Relais de l'arc pilote
D3
120 V c.a. (commutation)
D5
Allumage HF
D7
Sélection surtension
D12
24 V c.a. (commutation)
D23
240 V c.a. (commutation)
+ 24 V c.c.
D25
D26
Moteur de pompe
+ 5 V c.c.
D31
- 15 V c.c.
D32
+ 15 V c.c.
D33
D35
24 V c.a.
5-24
3
Couleur
Rouge
Rouge
Vert
Rouge
Rouge
Vert
Vert
Rouge
Vert
Rouge
Rouge
Rouge
Vert
HPR130 gaz manuel Mode d'emploi
