Montage
26

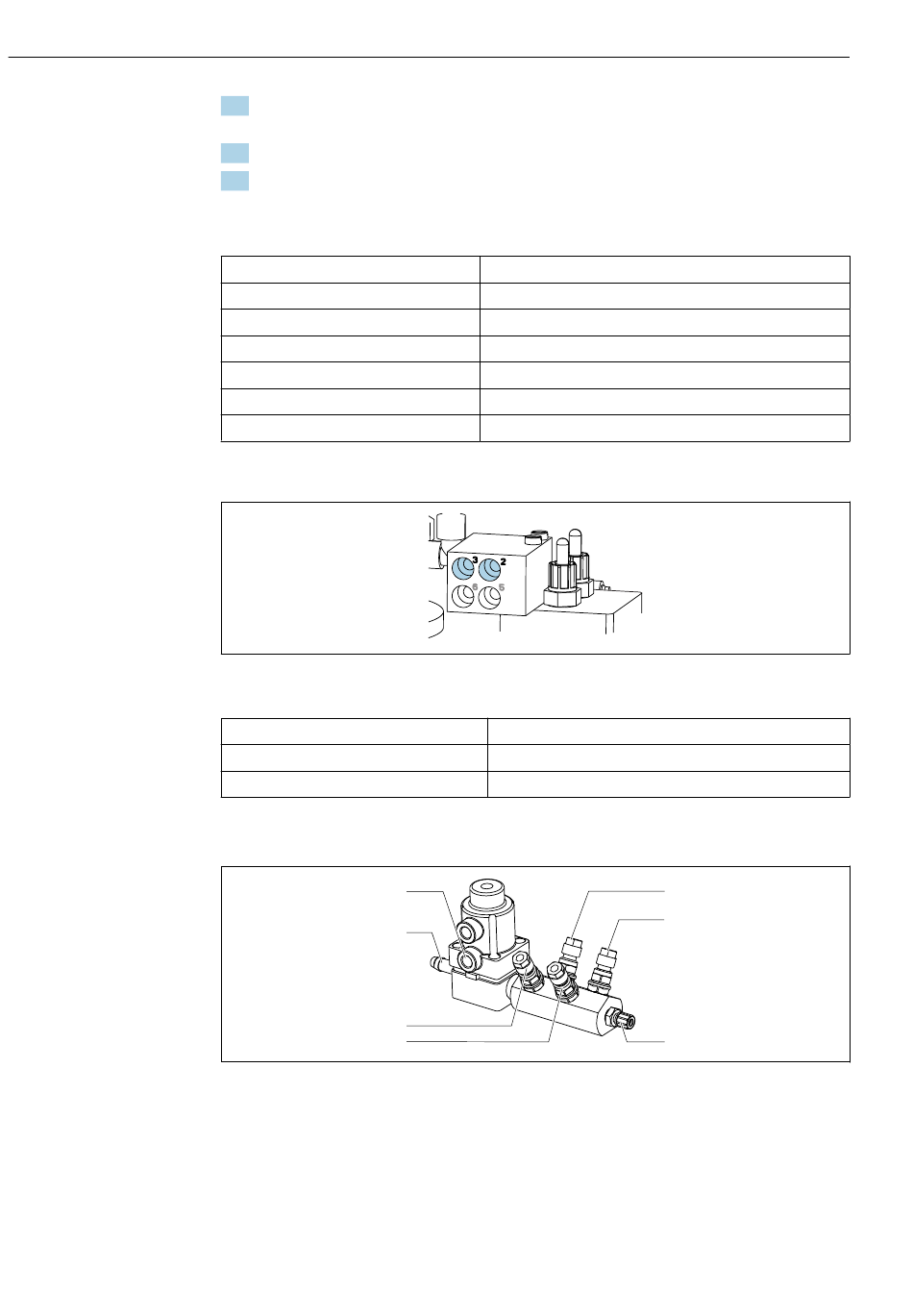

4. Relier le tuyau 11 au raccord inférieur de la vanne de commutation (pour la
commande de l' a limentation en produit du second point de mesure).
5. Relier le tuyau 9 au raccord de déplacement de la sonde à la position de mesure.
6. Relier le tuyau 10 au raccord de déplacement de la sonde à la position de
maintenance.
Raccordement aux sondes CPA87x et CPA47x
Numéro du tuyau :
CPA87x
Tuyau 9
Tuyau 10
CPA47x
Tuyau 9
Tuyau 10
Raccordement de la sonde CPA473/474
‣
Raccorder les tuyaux de la façon suivante :
Numéro du tuyau :
Tuyau 9
Tuyau 10
Conduite de rinçage sur le bloc de rinçage
 19 Bloc de rinçage
1 Liquide, pompe/bidon 1
2 Liquide, pompe/bidon 3
Raccordement à la sonde :
I, position de mesure
O, position de maintenance
Raccord du haut
Raccord du bas
Raccordement à la sonde :
2 sur bloc, mesure
3 sur bloc, maintenance
7
6
5
4
Liquiline Control CDC90
1
2
3
5 Bloc de rinçage à l' a ir (vanne pilote
4)
6 Arrivée d' e au
Endress+Hauser
A0033220
A0032651
