Liquiline Control CDC90
Endress+Hauser
5 Montage
5.1 Conditions de montage
L' a ppareil est destiné au montage mural.
Montage mural :
Platine
5.1.1 Emplacement de montage
Lors de l' i nstallation de l' a ppareil, tenir compte des points suivants :
1. S' a ssurer que le mur a une capacité de charge suffisante et est totalement
perpendiculaire.
2. Protéger l' a ppareil de tout échauffement supplémentaire (par ex. chauffage).
3. Protéger l' a ppareil des vibrations mécaniques.
5.1.2 Dimensions

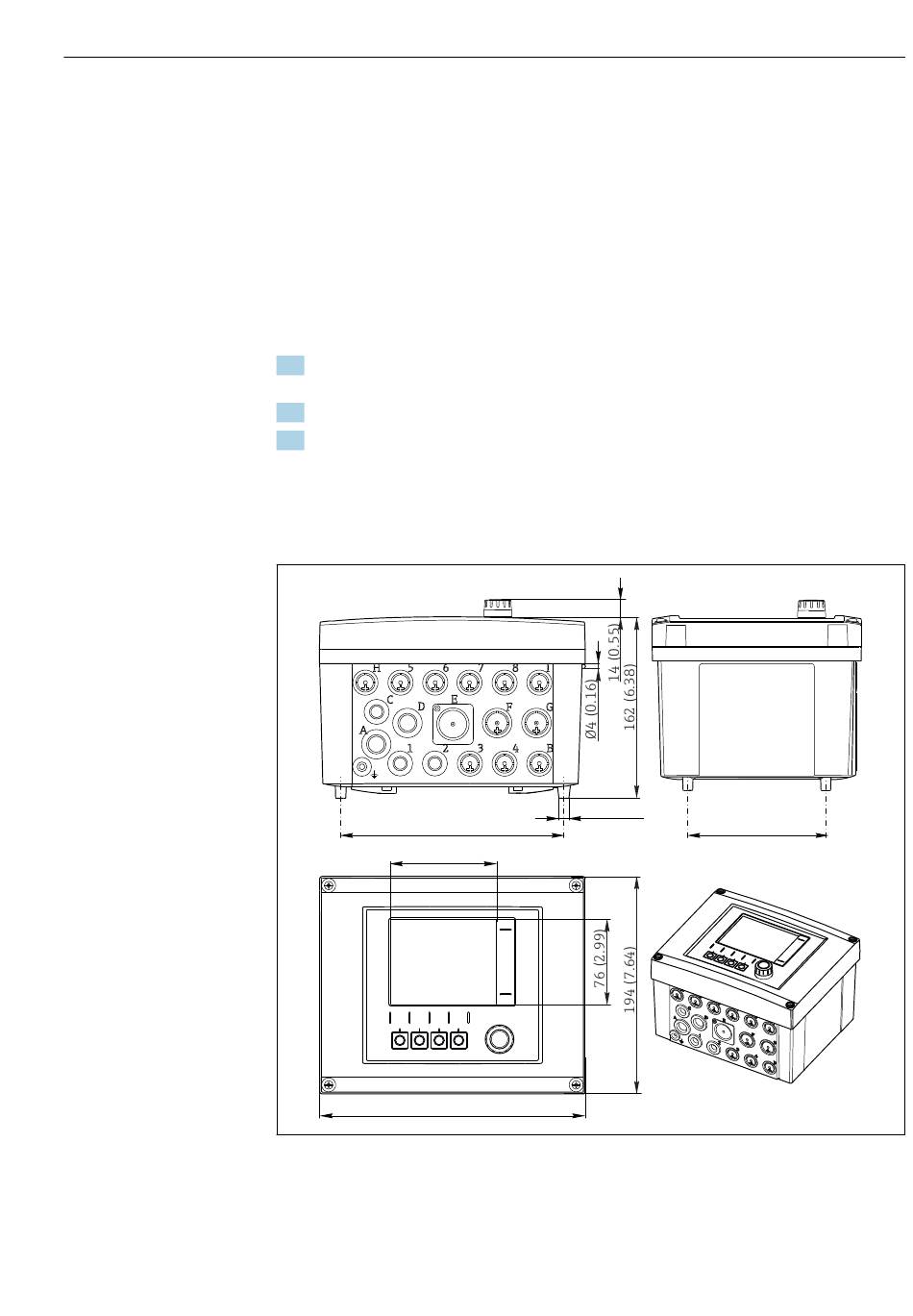

Dimensions de l'unité de commande CDC90
H 5 6
C
D
A
1 2
199 (7.38)
95 (3.74)
237 (9.33)
 4 Dimensions du boîtier de terrain en mm (in)
7 8 I
E
F G
3 4 B
Ø9 (0.35)
Montage
128 (5.04)
A0012396
