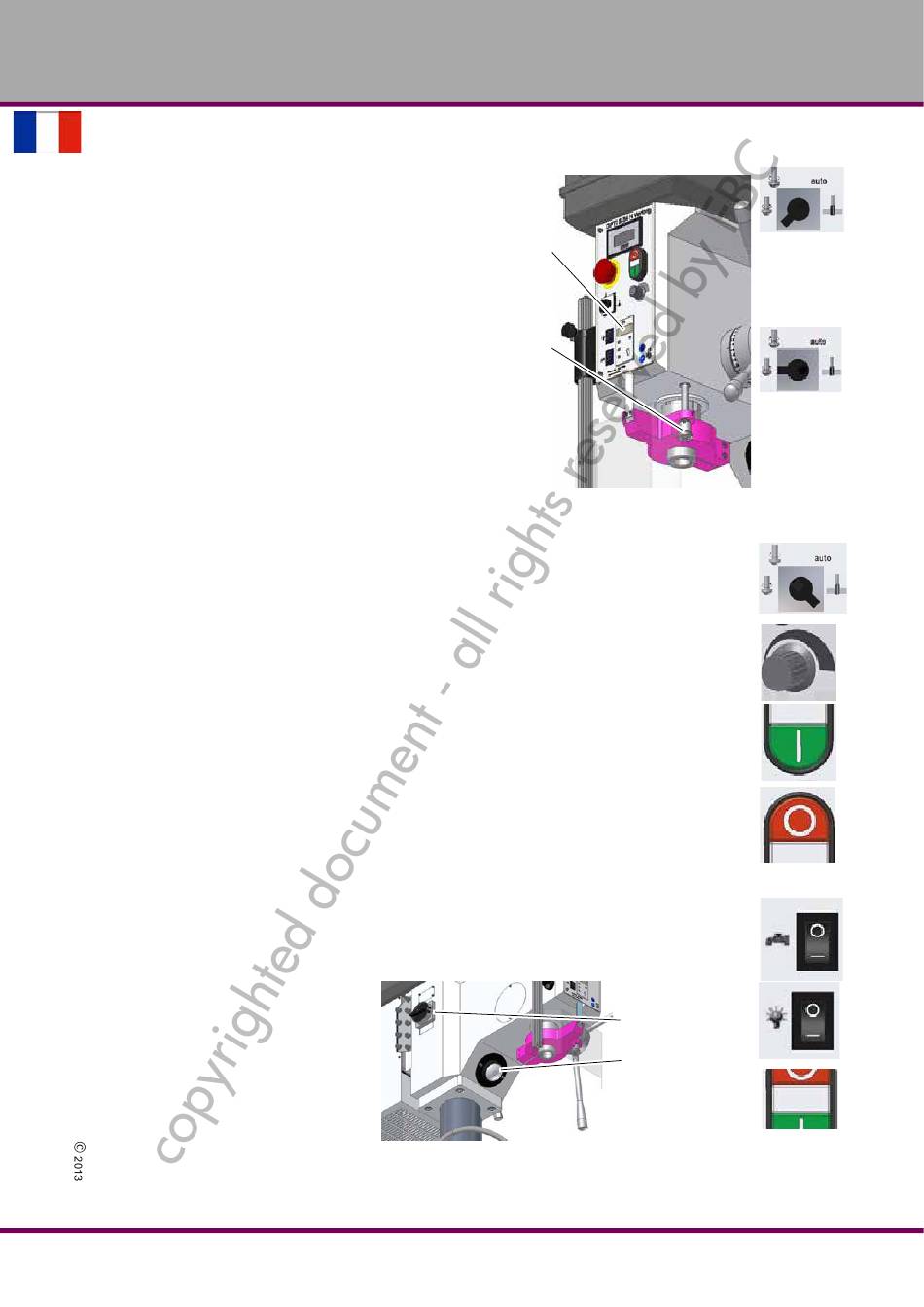

Mode d'usinage „auto"
En mode automatique, le moteur suit
automatiquement un chemin défini de la
butée de profondeur de perçage du four-
reau de la broche, et s'arrête de nouveau
en position finale. Les boutons poussoirs
marche/arrêt ne doivent pas être utilisés
lors d'un travail de perçage répétitif.
Mode d'usinage taraudage
En mode automatique, le moteur suit
automatiquement un chemin défini de la
butée de profondeur de perçage du four-
reau de la broche, et change antomati-
quement le sens de rotation pour atteidre
la profondeur voulue. L'outil à fileter se
retire automatiquement de la pièce usi-
née.
Bouton du sens de rotation
Usinage standard, choix de marche vers la gauche ou vers la droite.
Potentiomètre
Réglage de la vitesse de rotation "VARIO"
Bouton poussoir Marche
Le „bouton poussoir Marche" active la rotation de la broche de perçage.
Bouton poussoir Arrêt
Le „Bouton poussoir Arrêt" arrête la rotation de la broche de perçage.
Pompe à huile de refroidissement MARCHE/ ARRET
Fait fonctionner la pompe à huile de refroidissement.
Eclairage de la machine
MARCHE/ ARRET
Fait fonctionner l'éclairage.
Eclairage de contrôle
L'éclairage de contrôle doit éclairer
le panneau de commande.
Commande
Version 1.0.7 du 13. mai 2013
Affichage digital de la
profondeur de per-
çage
Vis de réglage du
blocage de la pro-
fondeur
Img.4-6:
Vis de réglage du blocage de la pro-
fondeur
Img.4-7:
Lampe de travail B34 H Vario
Manuel d' utilisation d'origine
OPTIMUM
M A S C H I N E N - G E R M A N Y
Interrupteur principal
Lampe de travail
B34H/ B34H Vario
F
Page 37
