4.2.2 Panneau de commande B34 H
Affichage de la vitesse de rota-
Bouton d'arrêt d'urgence
Commutateur de sélection
sens de rotation
Fonctionnement à gauche / a
Eclairage de la machine mar-
che/arrêt
Commutateur de sens de rotation
Le sens de rotation de la perceuse à colonnes peut être réglé par le commutateur de sens
de rotation.
Le commutateur permet de choisir deux niveaux de vitesse pour chaque sens de rotation.
Le marquage "R" signifie fonctionnement à droite (dans le sens des aiguilles d'une mon-
tre).
Le marquage "L" signifie fonctionnement vers la gauche.
„Plage de vitesses B34 H" a la page 41
ATTENTION!
Attendez que la rotation du porte-foret soit complètement terminée avant de modifier
le sens de rotation avec le commutateur de sens de rotation.
Un changement de sens de rotation en cours de fonctionnement peut entraîner la
destruction du moteur et du commutateur de sens de rotation.
Bouton poussoir Marche
Le „bouton poussoir Marche" active la rotation de la broche de perçage.
Bouton poussoir Arrêt
Le „Bouton poussoir Arrêt" arrête la rotation de la broche de perçage.
Eclairage de contrôle
L'éclairage de contrôle doit éclairer le panneau de commande.
Commande
Version 1.0.7 du 13. mai 2013
tion
droite

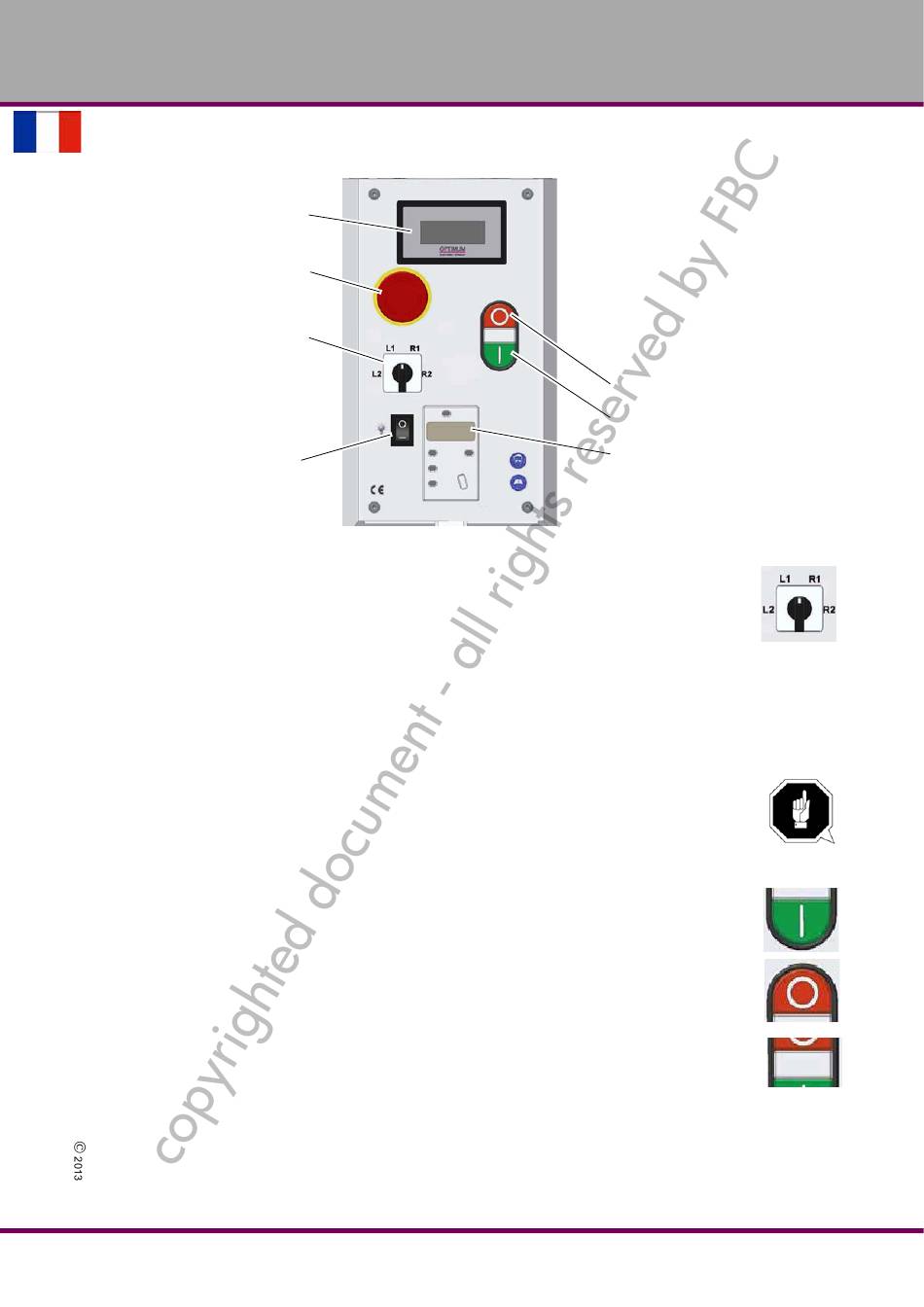

Img.4-2: Elements de commande sur le panneau de commande
Manuel d' utilisation d'origine
OPTIMUM
M A S C H I N E N - G E R M A N Y
Bouton poussoir „arrêt"
Bouton poussoir „marche"
Ecran LCD
B34H/ B34H Vario
