1
2
3
4
9
8
PUMP
rpm
Flow rate
DISP
Time
Volume
PAUSE
Time
PROGRAM
TOTAL
Anzeige der Betriebsart
LEDs for operating modes
Affichage du mode
d'exploitation
MCP-Z Standard/ISMATEC SA/12.06.07/CB/GP

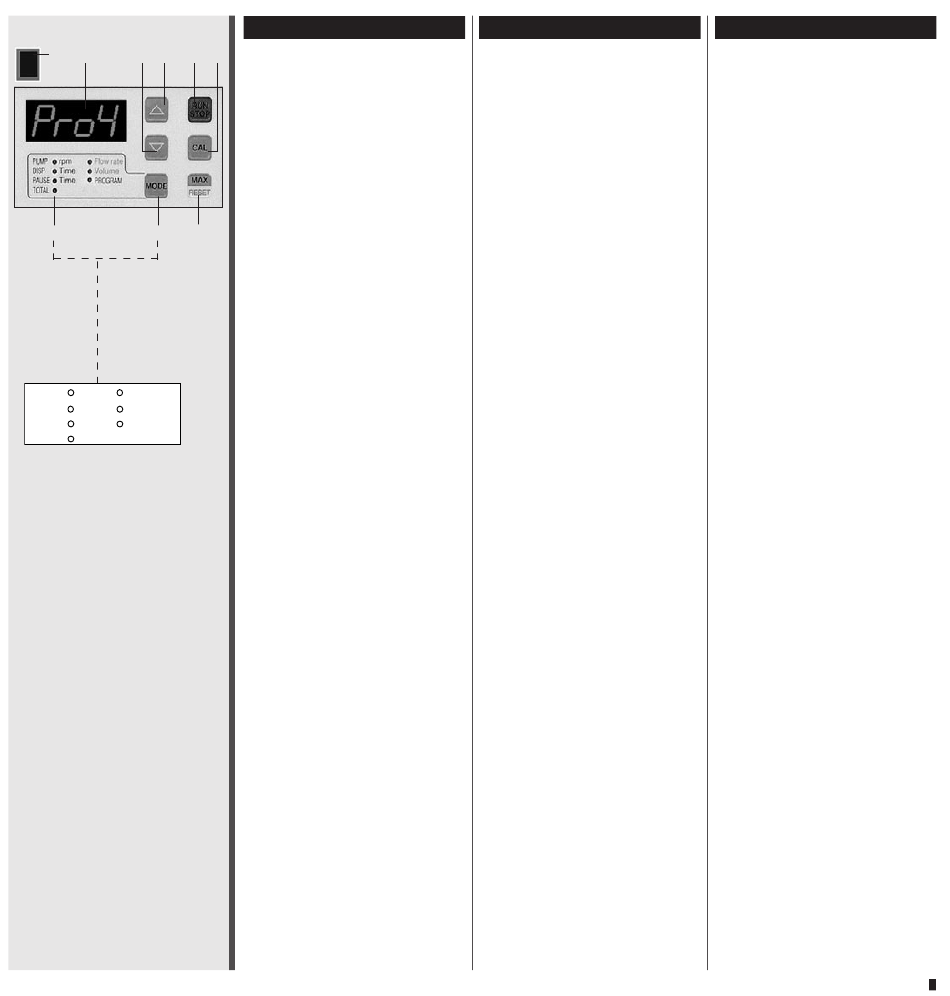

Bedienungspanel
5
6
1 Netzschalter (ein/aus)
2 Digitale LED-Anzeige
3 Wert reduzieren
4 Wert erhöhen
5 Start / Stopp
6 Kalibrieren / Speichern
7 MAX/RESET
(Multifunktion, siehe Seite 12)
8 Betriebsart wählen
7
k MODE-Taste
9
Anzeige der aktiven
Betriebsart
PUMP rpm
■
Pumpen nach Drehzahl
60 – 6000 min
–1
PUMP Flow rate
■
Pumpen nach Fließrate
DISP Time
■
Dosieren nach Zeit
DISP Volume
■
Dosieren nach Volumen
PAUSE Time
■
Pausenzeit für Intervalldosie-
rung
PROGRAM
■
Programmwahl 1 – 4
TOTAL
■
Angabe des total geförderten
Volumens
k Der Antrieb läuft nur
im Uhrzeigersinn.
Der Pumpenkopf darf nie
trocken laufen.
Operating panel
1 Mains switch (on/off)
2 Digital LED display
3 Reduce value
4 Increase value
5 Run / Stop
6 Calibration / Data saving
7 MAX/RESET
(Multi-function, see page 12)
8 Selecting the operating mode
k MODE key
9 LEDs for active operating
mode
PUMP rpm
■
Pumping by speed
60 – 6000 rpm
PUMP Flow rate
■
Pumping by flow rate
DISP Time
■
Dispensing by time
DISP Volume
■
Dispensing by volume
PAUSE Time
■
Pause for intermittent dispen-
sing
PROGRAM
■
Program selection 1 – 4
TOTAL
■
Read-out of totally delivered
volume
k The drive runs only in
clock-wise direction.
Never run the pump head
under dry conditions.
Tableau de commande
1 Interrupteur principal
2 Affichage LED
3 Réduire la valeur
4 Augmenter la valeur
5 Marche/Arrêt
6 Calibration/mémorisation
7 MAX/RESET (fonctions multip-
les, voir page 12)
8 Sélection du mode d'opération
k touche MODE
9 Affichage du mode
d'opération actif
PUMP rpm
■
Pompage selon le nombre de
tours, 60 – 6000 t/min
PUMP Flow rate
■
Pompage selon le débit
DISP Time
■
Dosage en fonction du temps
DISP Volume
■
Dosage selon le volume
PAUSE Time
■
Temps de pause pour le dosage
par intervalles
PROGRAM
■
Sélection des programmes 1 – 4
TOTAL
■
Indication du volume total re-
foulé
k La pompe ne fonctionne que
dans le sens des aiguilles
d'une montre.
La tête de pompe ne doit
pas fonctionner à sec.
11
