2. Redressez le module contre le rail.
3. Descendez le module sur le rail.
Pour retirer les Contrôleurs de sécurité XS/SC26-2:
1. Poussez le bas du module vers le haut.
2. Inclinez légèrement le module vers l'avant.
3. Retirez le module dès que vous avez dégagé la fixation rigide supérieure du rail DIN.
Remarque: Pour retirer un module d'extension, écartez les autres modules installés de part et d'autre
du module à retirer pour dégager les connecteurs de bus.
6.3 Dispositifs d'entrée de sécurité
Le contrôleur de sécurité surveille l'état des dispositifs d'entrée de sécurité qui lui sont connectés. En général, lorsque tous
les dispositifs de sécurité configurés pour contrôler une sortie de sécurité donnée sont en état marche, la sortie de sécurité
s'active ou reste activée. Lorsqu'un ou plusieurs dispositifs d'entrée de sécurité passent de l'état marche à l'état d'arrêt, la
sortie de sécurité se désactive. Certaines fonctions spéciales des dispositifs de sécurité peuvent, dans des circonstances
prédéfinies, suspendre temporairement le signal d'arrêt de l'entrée de sécurité pour maintenir la sortie de sécurité activée,
notamment les fonctions d'inhibition ou de dérivation.
Le contrôleur de sécurité peut détecter des défauts d'entrée dans certains circuits d'entrée qui, sinon, provoqueraient la
perte du contrôle de la fonction de sécurité. Quand de tels défauts sont détectés, le contrôleur de sécurité désactive les
sorties associées jusqu'à ce que les défauts soient corrigés. Les blocs fonction utilisés dans la configuration affectent les
sorties de sécurité. Il est nécessaire d'examiner soigneusement la configuration si des défauts surviennent au niveau du
dispositif d'entrée.
Pour éliminer ou limiter ce risque de défauts, plusieurs méthodes sont possibles dont les suivantes :
•
Séparer physiquement les fils des commandes d'interconnexion les uns des autres et des sources d'alimentation
secondaires
•
Faire passer les fils d'interconnexion des commandes dans des conduits, des parcours ou des chemins de câbles
différents
•
Regrouper tous les éléments de contrôle (contrôleur de sécurité, modules d'interface, FSD et MPCE) dans une seule
armoire, les uns à côté des autres, et raccordés directement par des fils courts
•
Installer correctement des raccords à réducteur de tension sur les câbles à plusieurs conducteurs (le serrage exces-
sif d'un réducteur de tension peut entraîner des courts-circuits à cet endroit)
•
Utiliser des composants à ouverture positive ou directe, comme décrit dans la norme IEC 60947-5-1, qui sont in-
stallés et montés en mode positif
•
Vérifier périodiquement l'intégrité fonctionnelle/la fonction de sécurité
•
Former les opérateurs, le personnel de maintenance ainsi que les opérateurs de la machine et des dispositifs de
protection à identifier et corriger immédiatement tous les défauts
Remarque: Respecter les instructions d'installation, d'utilisation et de maintenance du fabricant
du dispositif et toutes les réglementations applicables Pour toute question sur le ou les disposi-
tifs connectés au contrôleur de sécurité, contactez Banner Engineering pour obtenir une assis-
tance.

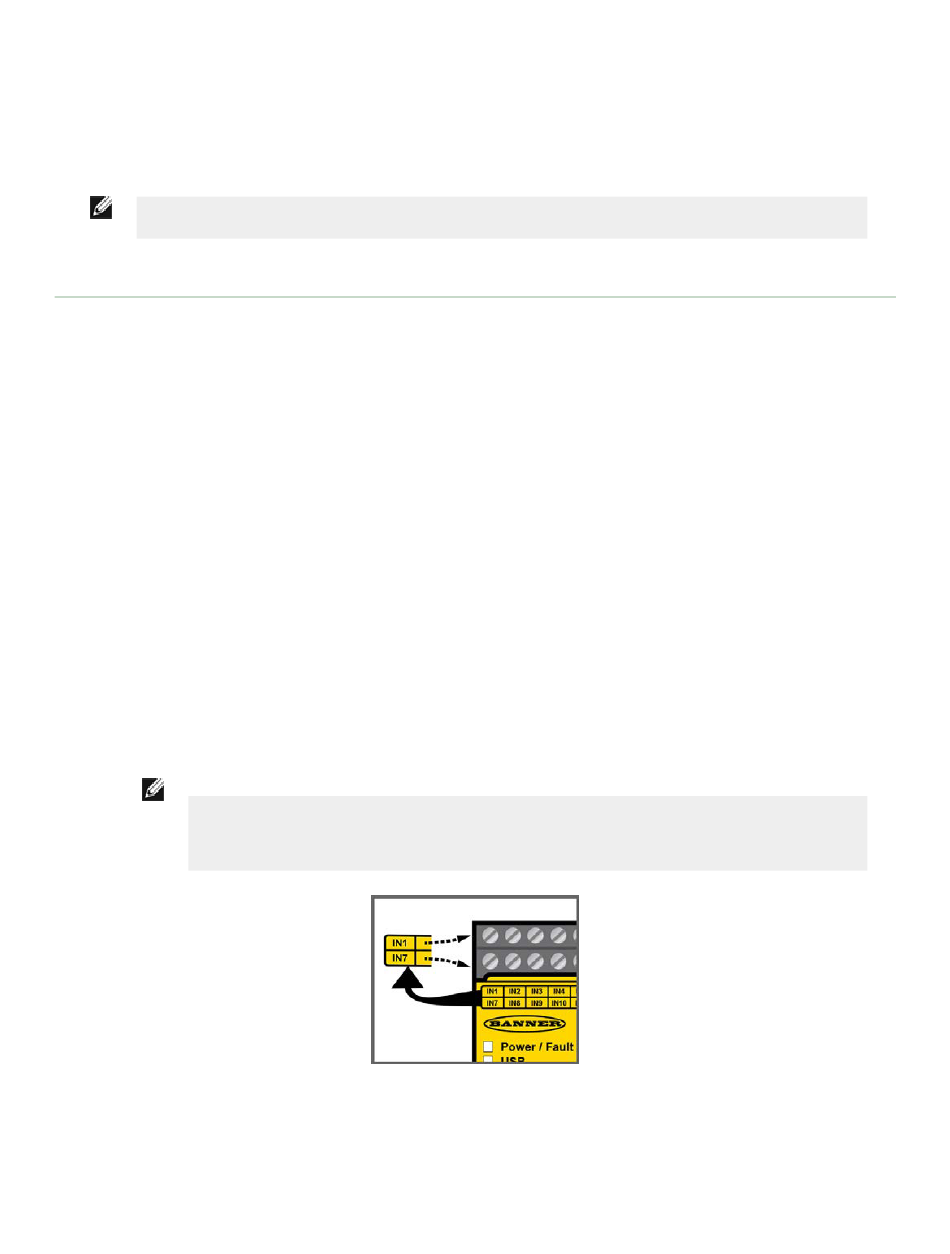

Illustration 65. Emplacement des bornes d'entrée et de sortie
