Paramètres avancés (dans les cas applicables) :
•
Simultanéité (dans les cas applicables) — Simultané ou Concurrent (consultez la section
page 126 pour des définitions)
•
Temps anti-rebond — durée de la transition d'état du signal
•
Surveillé / Non surveillé (dans les cas applicables)
4.7.2 Ajout de sorties d'état
1. Dans la vue Équipement, cliquez sur
2. Cliquez sur Sorties d'état pour ajouter la surveillance d'état
3. Sélectionnez les paramètres de sortie d'état appropriés :
2
Il est utile de configurer les sorties d'état lorsqu'il est nécessaire de communiquer l'état d'un dispositif d'entrée ou d'une sortie. Les
bornes IOx servent à transmettre ces signaux d'état.

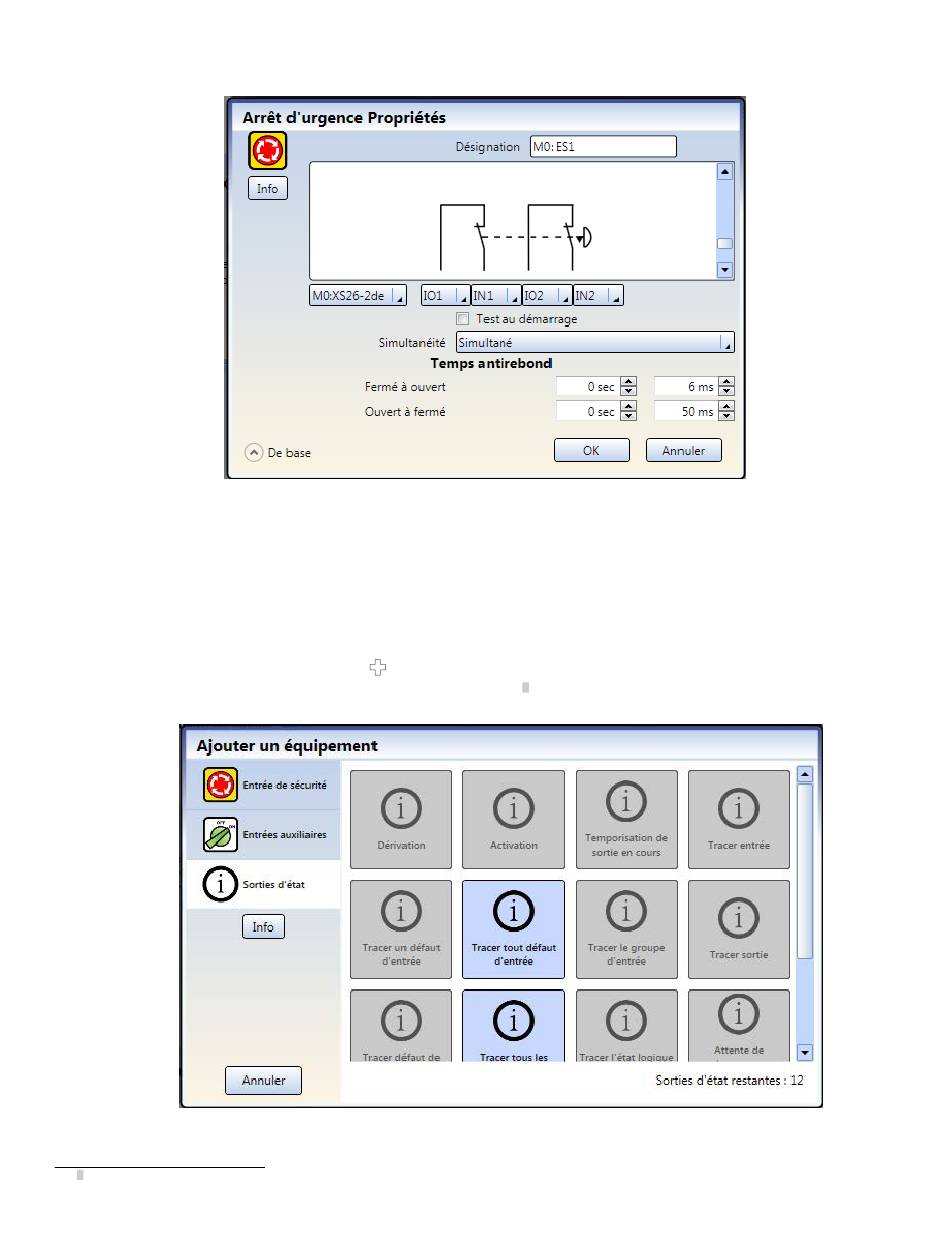

Illustration 12. Paramètres d'entrée de sécurité avancés
sous le module chargé de la surveillance d'états.
Illustration 13. Sorties d'état
www.bannerengineering.com - Tel: 763.544.3164
Contrôleur de sécurité XS/SC26-2
2
.
Glossaire
