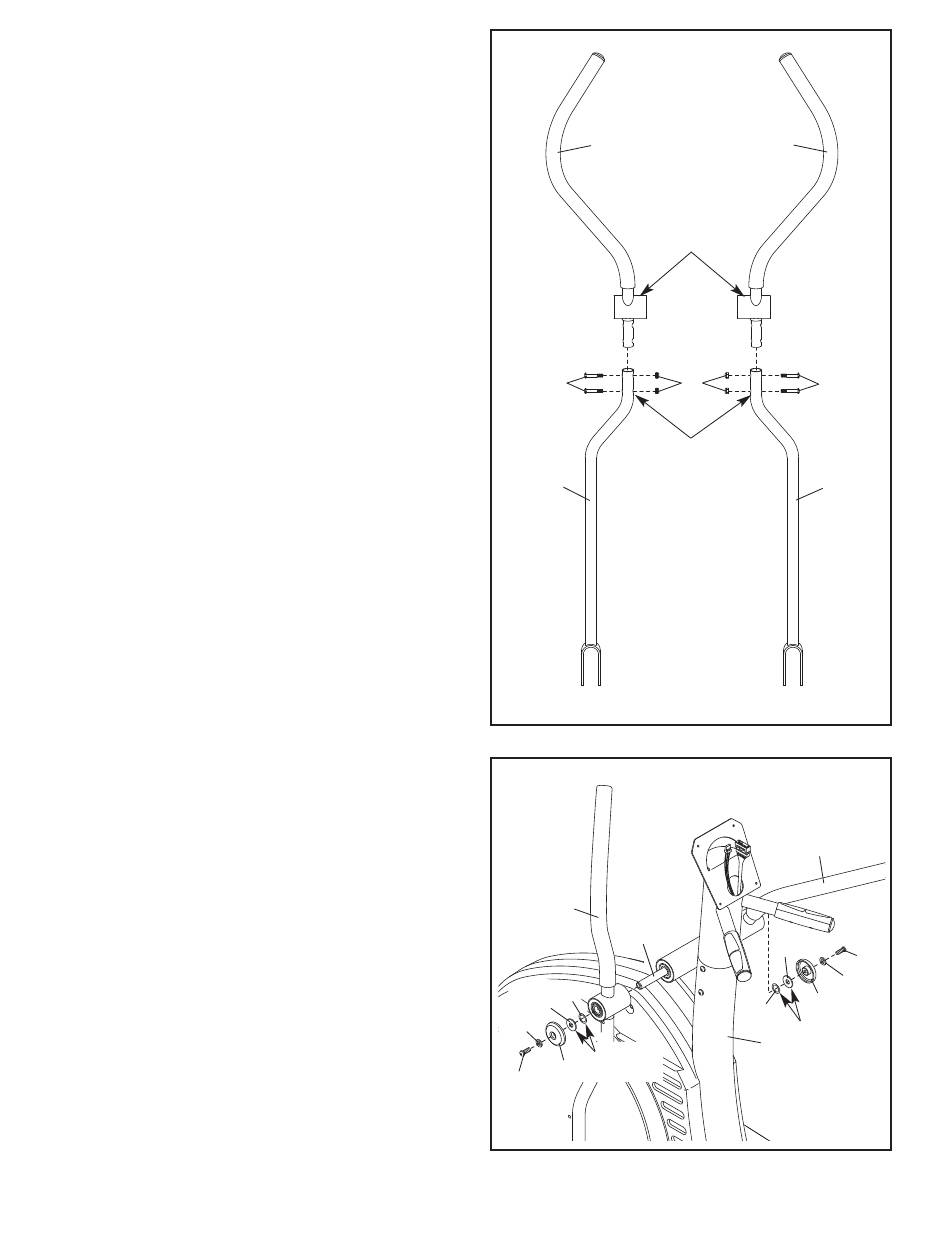

7. Identifiez le Guidon Gauche (19), lequel est mar-
qué dʼun « L » (L ou Left pour la gauche ; R ou
Right pour la droite). Insérez le Guidon Gauche à
lʼintérieur de lʼune des Jambes du Guidon (17).
Ensuite, tournez le Guidon Gauche et la Jambe
du Guidon de façon que le côté large du tube
de pivot du Guidon Gauche se retrouve au-
dessus des trous hexagonaux de la Jambe du
Guidon. Attachez le Guidon Gauche à lʼaide de
deux Boulons en Bouton de M8 x 38mm (58) et
deux Écrous de Verrouillage en Nylon de M8 (72).
Assurez vous que les Écrous en Verrouillage à
lʼintérieur des trous hexagonaux. Ne serrez
pas complètement les Boulons en Bouton
maintenant.
Assemblez le Guidon Droit (20) et lʼautre Jambe du
Guidon (17) de la même manière.
8. Appliquez une petite quantité de graisse aux côtés
de deux Rondelles Ondulées (88) et de deux
Rondelles de Butée (66).
Glissez le Guidon Gauche (19) sur lʼAxe du Guidon
(16) tel quʼil est montré. Ensuite, glissez une
Rondelle Ondulée (88) sur lʼextrémité lʼAxe du
Guidon.
Glissez une Petite Rondelle de M8 (18) et un
Embout de lʼAxe (41) sur une Vis en Bouton de M8
x 19mm (56). Ensuite, glissez une Rondelle de
Butée (66) sur lʼépaulement de lʼEmbout de lʼAxe.
Ensuite, serrez la Vis en Bouton de quelques tours
sur lʼextrémité de lʼAxe du Guidon (16). Assurez-
vous que la Rondelle de Butée demeure sur
lʼépaulement de lʼEmbout de lʼEssieu, et que la
Rondelle Ondulée (88) demeure sur lʼextrémité
de lʼEssieu de la Poignée.
Assemblez le Guidon Droite (20) de la même
manière. Puis, serrez en même temps les deux Vis
en Bouton de M8 x 19mm (56).
7
19
Côté large du
tube de pivot
58
Hexagonaux
17
8
19
16
88
66
18
Graisse
41
56
9
20
72
58
Trous
17
20
66
18
41
88
Graisse
1
56
