23
Réparation, maintenance et réglages par le personnel
spécialisé
23.13 Contrôler / régler le système d'alimentation variable
23.13.7

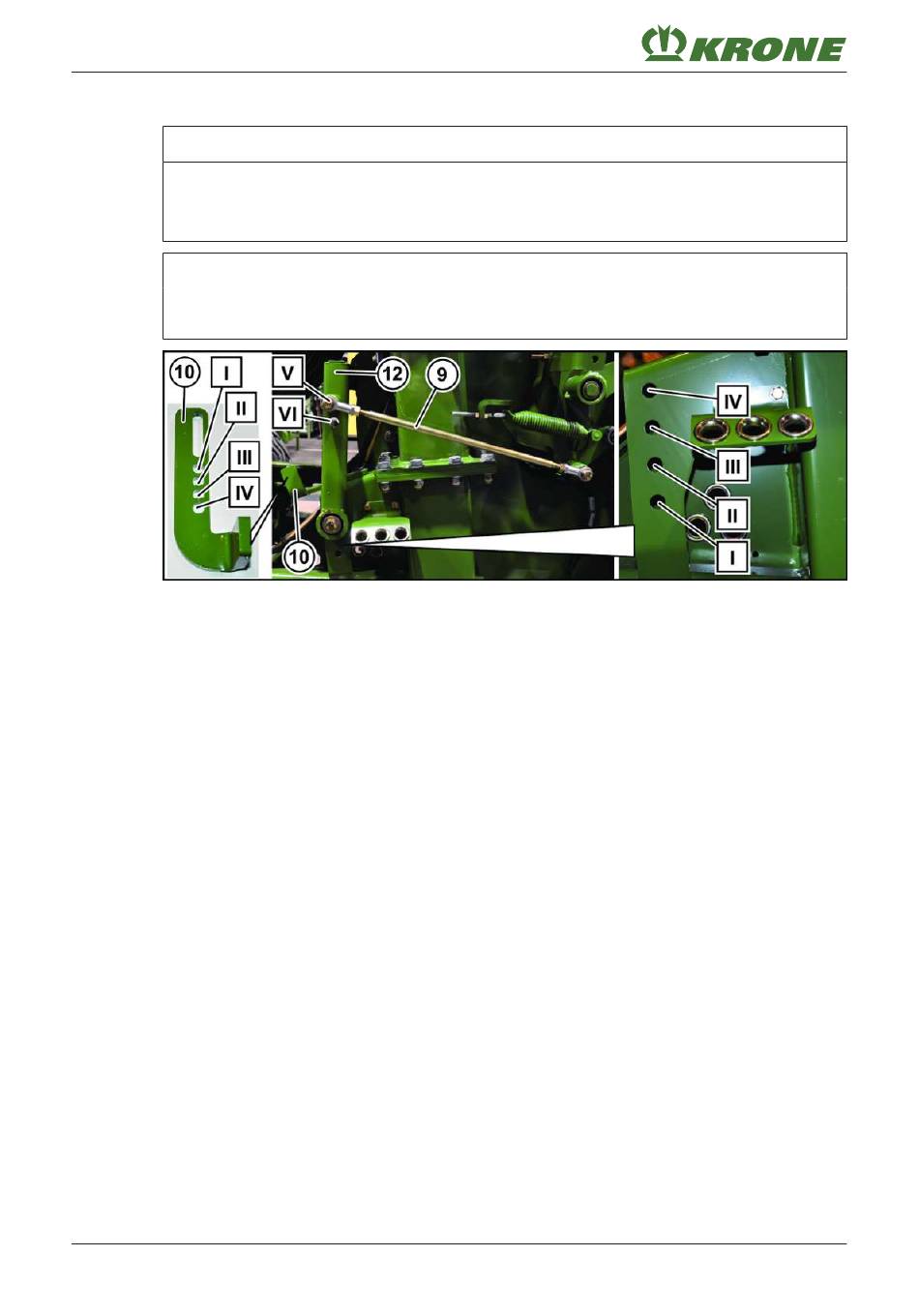

Déplacer le râteau de retenue
AVIS
Dommages sur la machine par déplacement de la tige filetée
Afin d'éviter des dommages sur la machine, ne jamais mettre la tige filetée (9) dans la
position (VI).
INFORMATION
Déplacer uniquement le râteau de retenue (11) si la sensibilité de déclenchement ne peut
plus être réglée via le
BPG000-048
ü La machine est à l'arrêt et sécurisée,
Monter le râteau de retenue (11) dans la position immédiatement supérieure si la forme des
balles n'est toujours pas satisfaisante après l'augmentation maximale de la sensibilité de
déclenchement.
Monter le râteau de retenue (11) dans la position inférieure suivante si le limiteur de charge
déclenche encore trop souvent après la diminution maximale de la sensibilité de
déclenchement.
Déplacer le râteau de retenue
„ Desserrer la vis six pans (17).
„ Déplacer le râteau de retenue (11) dans la position souhaitée.
„ Serrer la vis six pans (17).
Après que le râteau de retenue a été déplacé, les réglages suivants doivent être contrôlés et le
cas échéant ajustés :
„ Contrôler la position neutre,
„ Contrôler la sensibilité de déclenchement et la régler le cas
„ Contrôler la butée pour le râteau de retenue et la régler le cas
„ Contrôler le dispositif amortisseur et le régler le cas
352
ressort,voir
Page 351.
voir
Page 30.
voir
Page 348.
échéant,voir
Page 351.
échéant,voir
Page 352.
échéant,voir
Page 354.
Notice d'utilisation originale 150000758_04_fr
BiG Pack 4x4 XC
