7
Première mise en service
7.3

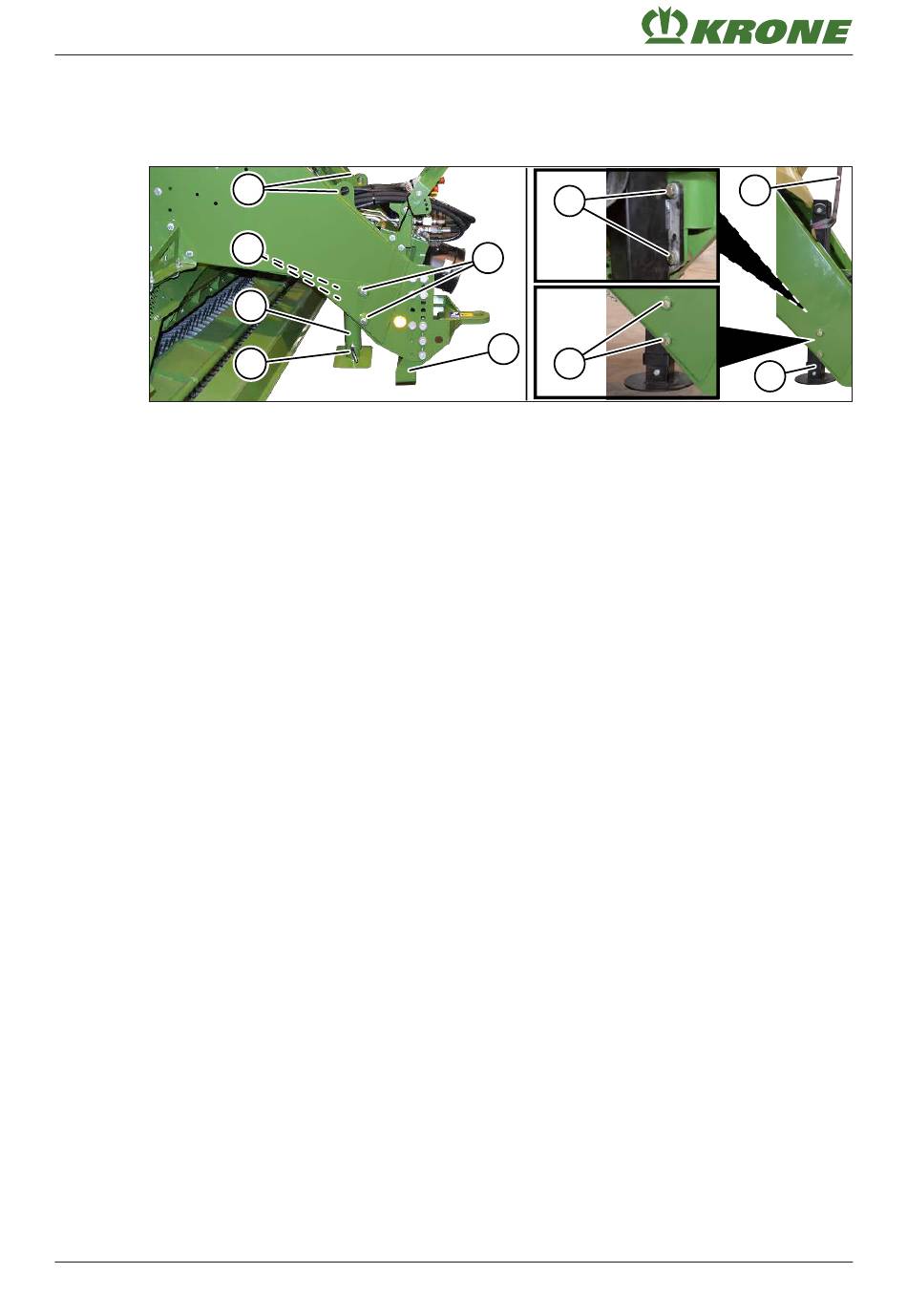

Monter le pied d'appui hydraulique
7.3
Monter le pied d'appui hydraulique
Sur la version avec « pied d'appui hydraulique »
BPG000-132
ü La machine est à l'arrêt et sécurisée,
„ Accrocher un engin de levage approprié au point d'accrochage (1) du timon.
„ Pour pouvoir pousser le pied d'appui (5) existant vers le haut, lever légèrement le timon
avec l'engin de levage et l'étayer de manière sûre,
„ Retirer l'axe embrochable (4), pousser entièrement le pied d'appui existant (5) vers le haut
et bloquer au moyen de l'axe embrochable (4).
„ Abaisser le timon à l'aide de l'engin de levage sur le support de transport (3).
„ Pour démonter le pied d'appui (5), démonter les 4 vis (2), retirer le pied d'appui et le mettre
de côté.
„ Placer le pied d'appui fourni (7) à la même position.
„ Accrocher le pied d'appui fourni (7) à l'aide de l'engin de levage (6) et le soulever.
„ Monter les vis (2) avec les rondelles d'arrêt et les écrous.
„ Serrer les vis (2) au couple de serrage correspondant,
76
1
2
5
4
2
2
3
2
voir
Page 30.
voir
Page 30.
voir
Page 242.
Notice d'utilisation originale 150000758_04_fr
6
7
BiG Pack 4x4 XC
