12. TEST DE FONCTIONNEMENT

12-1. Préparation pour l'exécution du test
• Avant de mettre en fonction le climatiseur vérifier que:
(1) Tout les matériels étranges ont été retirés de l'intérieur de
l'unité, notamment les outils, le bouts de fil etc.
(2) Les connexions électriques sont réalisé correctement et les
bornes bien serrées.
(3) Les entretoises de protection du compresseur utilisé pendant
le transport ont été retirées.
(4) Le dispositif de blocage de protection du ventilateur de l'unité
a été retiré.
(5) Les deux vannes de service sont ouvertes (tube grand et
tube petit).
F
• Procédure d'exécution du test
❏ Le but du test est de contrôler le fonctionnement du climatiseur sans le contrôle direct du thermostat. Comme indiqué par la procédure
suivante souvenez-vous d'éteindre l'interrupteur de TEST RUN à la fin du test, dans le cas contraire le climatiseur pourrait être endommagé
parce que privé des protections habituelles.
❏ Pour protéger le climatiseur des surcharges, à chaque démarrage du système il se vérifie un retard de 3 minutes. Ce retard se vérifie soit
lorsqu'on met en fonction le climatiseur que lorsqu'on met le système sous tension.
Presser le bouton TEST / CHK placé sur le côté droit en
a
bas de la télécommande.
Presser le bouton de fonctionnement ON / OFF pour faire
b
partir le test de fonctionnement.
Presser le bouton MODE pour sélectionner le mode de
c
fonctionnement du climatiseur: mode refroidissement ou
chauffage.
d
Au démarrage du test le panneau d'affichage de la
télécommande visualise le symbole TEST.
e
Pendant le test de fonctionnement, le climatiseur tourne
continuellement sans le contrôle du thermostat.
f
Se souvenir de presser le bouton TEST / CHK à la fin du test,
pour retourner dans le mode de fonctionnement normal du
climatiseur et de vérifier que le symbole TEST sur le panneau
d'affichage est éteint.
PRECAUTION
• Le bouton pour le test de fonctionnement TEST RUN doit être
utilisé uniquement pour les opérations de contrôle. Ne ja-
mais activer ce bouton pendant fonctionnement normal du
climatiseur. Ceci pourrait endommager le système.
12-2. Programmation du PCB de l'unité extérieure
(A) Contrôle simple (1 seule unité extérieure)
Dans le cas d'une seule installation extérieure , il n'est pas nécessaire de programmer le PCB. Maintenir la programmation
établie par le constructeur (position du sélecteur du circuit réfrigérant sur "0") Dans ce cas la programmation automatique
est effectuée automatiquement lorsqu'on met le système sous tension e et elle demande quelque minutes.
(B) Contrôle de groupe (plusieurs unités extérieures)
En cas de contrôle de groupe (8 unités intérieures maximum, connectées à une seule commande à distance) avant de
mettre le système sous tension, programmer de 1 à 8 toutes les position des sélecteur du circuit réfrigérant sur les cartes
électroniques des unités extérieures (sélecteur S2).
Un exemple de programmation est donné dans la section 12-3 à la page 46.
(C) Contrôle centralisé (quand on utilise une commande de système)
Dans le cas de Contrôle centralisé
(a) Avant de brancher le système, tous les sélecteurs des circuits réfrigérants sur les PCB des unité extérieures doivent
être programmés avec S2, S3.
(b) Enlever le connecteur CN4 (2P noir) des toutes les unités extérieures sauf une.
Vous trouvez un exemple de cette programmation et de la position du connecteur CN4 à la page 27 et sec. 12-3.

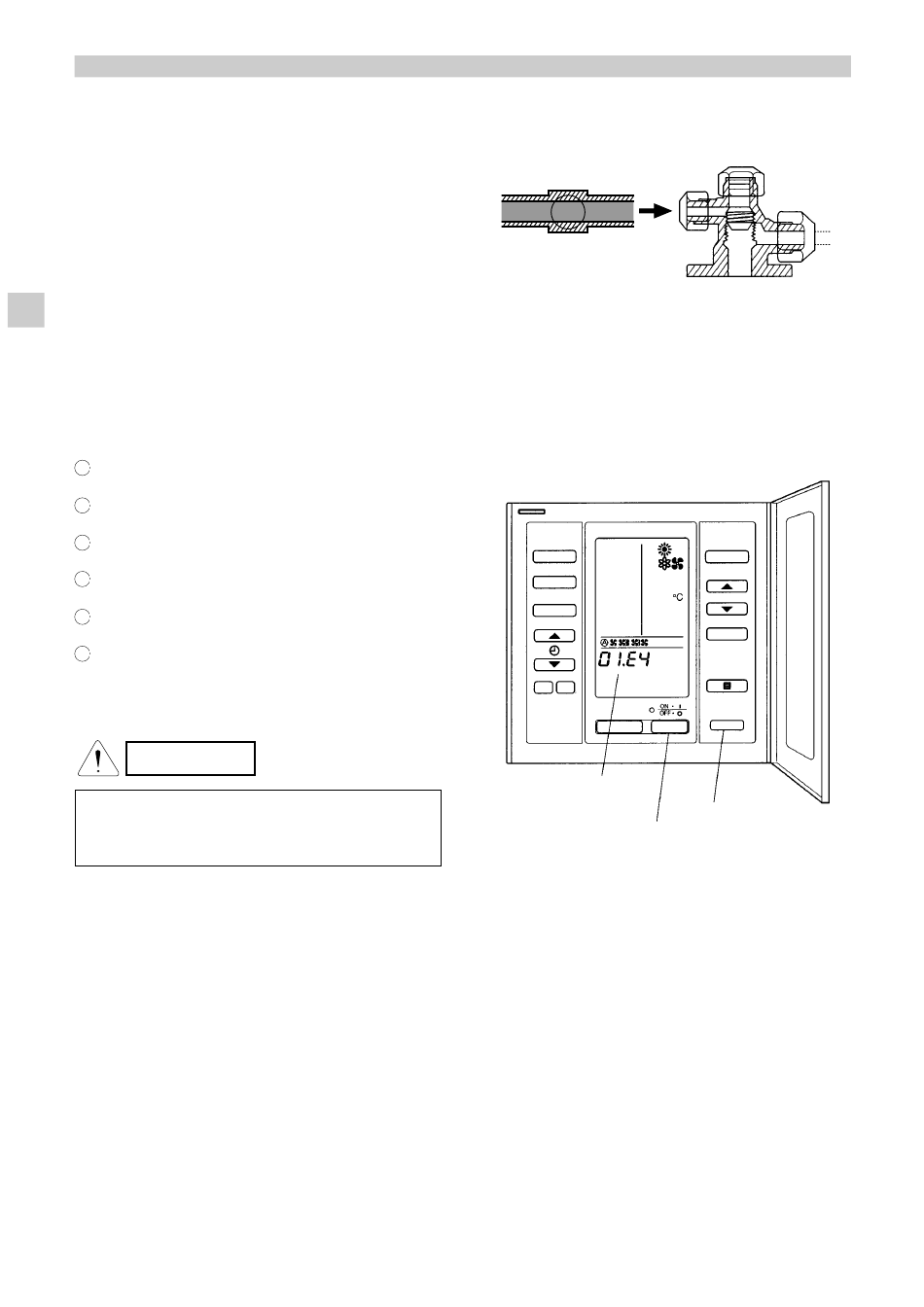

Vanne de service du tube
grand (vanne à sphère)
COMPLÈTEMENT OUVERTE
AIR FLOW
UNIT
FLAP
TIMER SET
CL.
SET
Message d'alarme
Bouton allumé- éteint ON / OFF
45
Vanne de service du tube
Petit (vanne à 3 voies)
Complètement ouverte
MODE
SET TEMP.
FAN SPEED
TEST
TEST / CHK
Bouton TEST RUN / CHECK
