INTRODUCTION
DESCRIPTION ET CARACTERISTIQUES
La passerelle Airzone-Lutron permet d'intégrer des systèmes de contrôle Lutron dans des systèmes de chauffage et
refroidissement Airzone grâce au processeur Lutron HomeWorks QS.
La passerelle Airzone-Lutron est un dispositif Plug&Play pour systèmes Airzone qui, à l'aide du protocole Telnet, permet
d'effectuer les actions suivantes :
•
Lecture/Écriture de la température ambiante.
•
Lecture/Écriture de la température de consigne.
•
Lecture/Écriture du mode de fonctionnement.
•
Lecture/Écriture de la demande d'air froid/chaud.
•
Lecture/Écriture de la vitesse du ventilateur.
La connexion d'au moins un thermostat Airzone Blueface est requise pour ce système. Il permet de contrôler le chauffage et le
refroidissement de chaque zone connectée depuis les dispositifs Lutron Keypads et de contrôler les programmations horaires
grâce au processeur HomeWorks QS, mais aussi à l'application Lutron Connect.
La passerelle Airzone-Lutron peut également être utilisée comme Webserver Airzone Cloud Ethernet (AZX6WEBSCLOUDC).
Pour en savoir plus sur son utilisation, consultez le manuel d'installation (MI_AZ6_WSCLOUD_A5_MUL) et le manuel
d'utilisateur (MU_AZ6_WSCLOUD_A5_MUL).

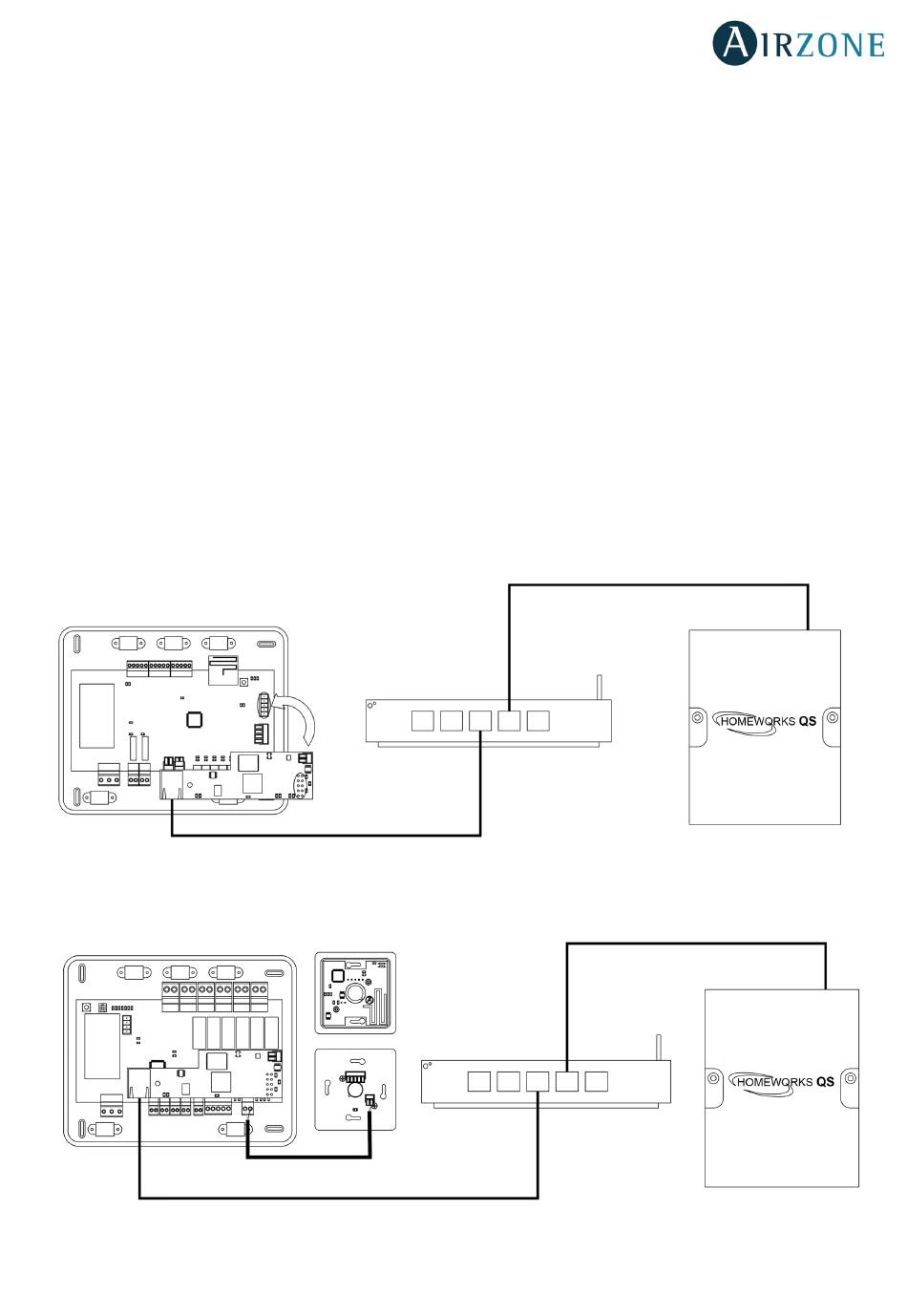

SCHEMA DU SYSTEME
Le schéma classique de connexion avec le système Lutron est le suivant :
PLATINE CENTRALE
Dans les systèmes RadianT365, le schéma de connexion implique l'intégration de la platine centrale de contrôle de
production (AZX6CCP) :
AZX6CCP
Attention : La passerelle Airzone-Lutron est capable de contrôler jusqu'à 32 systèmes de manière simultanée, depuis un seul système
HomeWorks QS.
AZX6GTILUT
PLATINE CENTRALE
ROUTEUR
PROCESSEUR LUTRON HOMEWORKS QS
ROUTEUR
PROCESSEUR LUTRON HOMEWORKS QS
