Alimentation en eau et évacuations
ALIMENTATION EN EAU POTABLE
En fonction des conditions d'eau locales, il peut s'avérer
nécessaire de traiter l'eau pour empêcher la formation
de tartre, filtrer les sédiments et éliminer le goût et
l'odeur du chlore.
LIGNES D'ARRIVÉE D'EAU POTABLE
Suivre ces directives pour l'installation des lignes
d'arrivée d'eau :
•
Ne pas raccorder la machine à glaçons à une
alimentation en eau chaude. S'assurer que tous les
restricteurs d'eau chaude installés pour les autres
appareils fonctionnent (clapets de non-retour sur
robinets d'éviers, lave-vaisselle, etc.)
•
Si la pression de l'eau dépasse la pression maximale
recommandée (551,5 kPa/80 psig), se procurer un
régulateur de pression d'eau auprès d'un distributeur
Manitowoc.
•
Installer un robinet d'arrêt de l'eau et un raccord pour
les lignes d'eau de fabrication de glaçons et d'eau du
condenseur.
•
Isoler les lignes d'arrivée d'eau pour éviter les
problèmes de condensation.
DIMENSIONNEMENT/RACCORDEMENT DES CONDUITES D'ALIMENTATION EN EAU ET D'ÉVACUATION
Emplacement
Arrivée d'eau pour
la fabrication de
32.2°C (90 °F) Maxi
glaçons
Évacuation de bac
TUBE
D'AÉRATION
DE 20 cm (8")
DE LONG

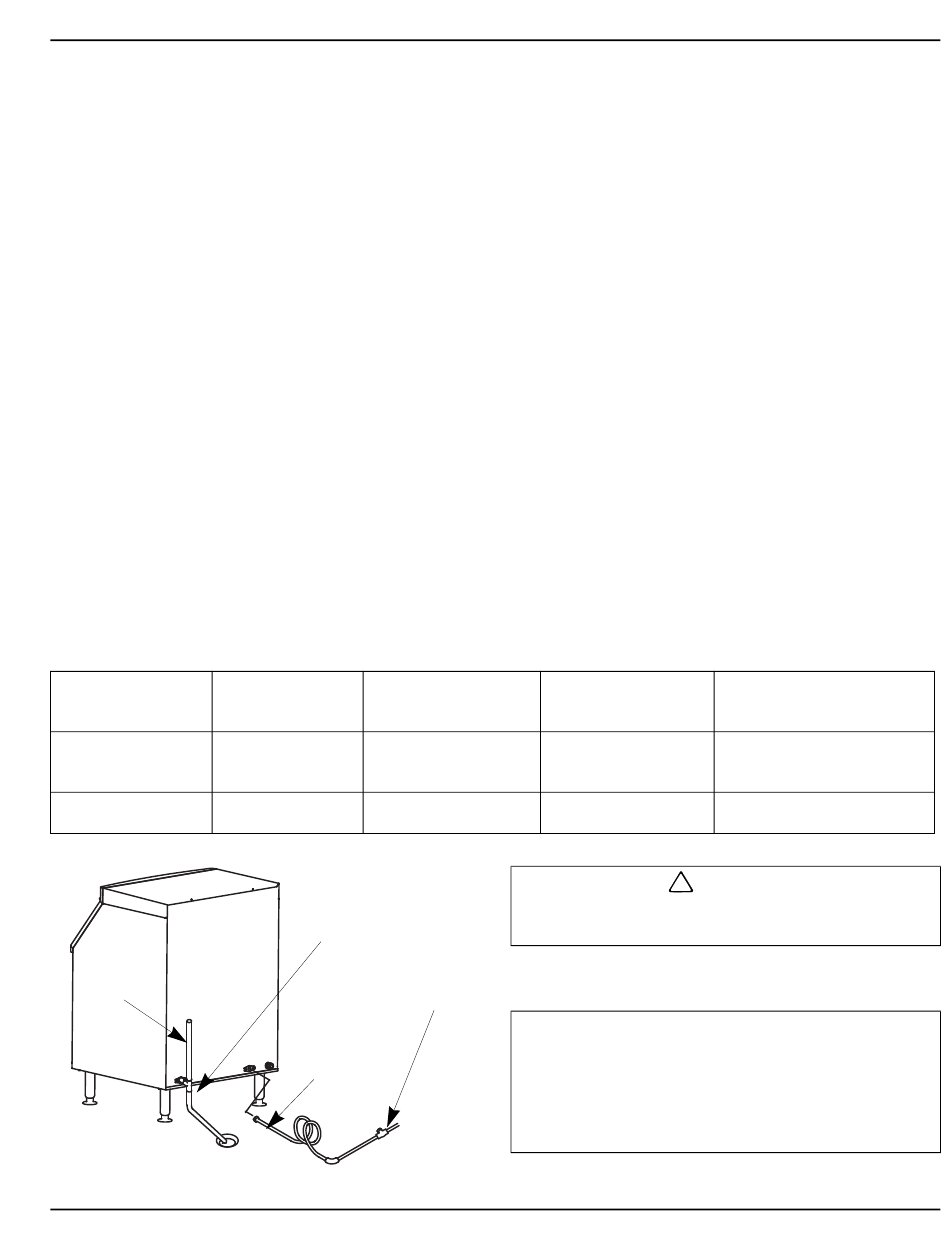

Installation d'évacuation d'alimentation en eau type
Part Number 000007651 05/10
Température de
Pression d'eau
l'eau
6°C (45°F) Mini
137,9 kPA (20 psi) Min.
551,5 kPA (80 psi) Max.
---
ÉVACUATION
DE BAC
ROBINET
D'ARRÊT
TUBE D'ARRIVÉE
D'EAU DE
FABRICATION DE
GLAÇONS DE D.I.
MIN. DE 0,95 cm
(3/8")
RACCORDEMENTS D'ÉVACUATION
Suivre ces directives lors de l'installation des conduites
d'évacuation pour empêcher l'eau de retourner s'écouler
dans la machine à glaçons et dans le bac de stockage :
•
Les lignes d'évacuation doivent avoir une inclinaison
de 2,5 cm par mètre (1,5 pouce par 5 pieds) et ne
doivent pas créer de siphons.
•
Le siphon de sol doit être suffisamment grand pour
recevoir l'eau provenant de toutes les évacuations.
•
Faire fonctionner séparément les lignes d'évacuation
du bac et du condenseur refroidi à l'eau. Les isoler
pour prévenir la condensation.
•
Ventiler le bac et la ligne d'évacuation de la machine
à glaçons dans l'atmosphère. L'évacuation de la
machine à glaçons requiert une ventilation de
45,7 cm (18 po). Ne pas ventiler l'évacuation du
condenseur sur les modèles refroidis par eau.
•
Les évacuations doivent être équipées d'un raccord-
union ou de tout autre moyen adapté permettant de
déconnecter la machine à glaçons pour des raisons
de maintenance.
Raccordement de la
machine à glaçons
Filetage femelle de
tuyau de 0,95 cm (3/8")
Filetage femelle de
---
tuyau de 0,95 cm (3/4")
La plomberie doit être conforme à tous les codes
locaux et nationaux
D'EAU
Pour installer un système de filtration d'eau
Manitowoc, consulter les Instructions d'installation
fournies avec le système de filtration pour les
raccordements d'arrivée d'eau de fabrication des
glaçons.
Instructions d'installation
Dimension de tubulure
jusqu'à raccordement de
machine à glaçons
9.5 mm (3/8") diamètre
intérieur minimum
19.1 mm (3/4") diamètre
intérieur minimum
! Attention
Important
27
