Installation

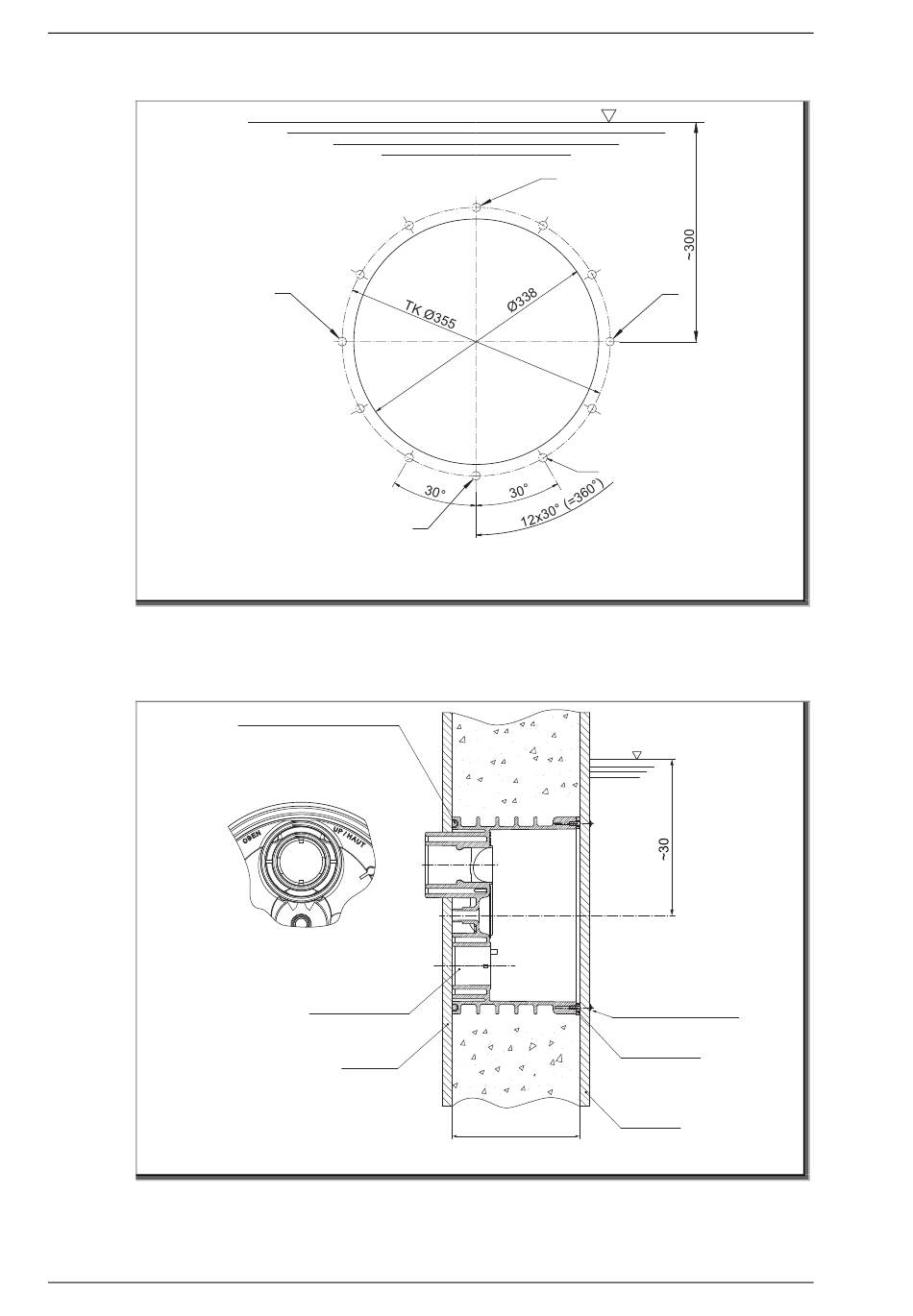

Orifice pour bassins en béton/coffrage
Fig. 5
Montage sur le coffrage d'une piscine à structure béton
! Raccordement refoulement (B)
Fig. 6
22 FR
1)
1) Fixation sur le coffrage (4x)
Cordon d'etanchéité rond
EN HAUT !
Raccordement
d'aspiration (C)
Coffrage
Cotes en cm
1)
Ø7
1)
~24
1)
WG23.140.039-3-P
Vis auto taraudeuse
Joint à plots
Coffrage
WG23.140.040-3-P
