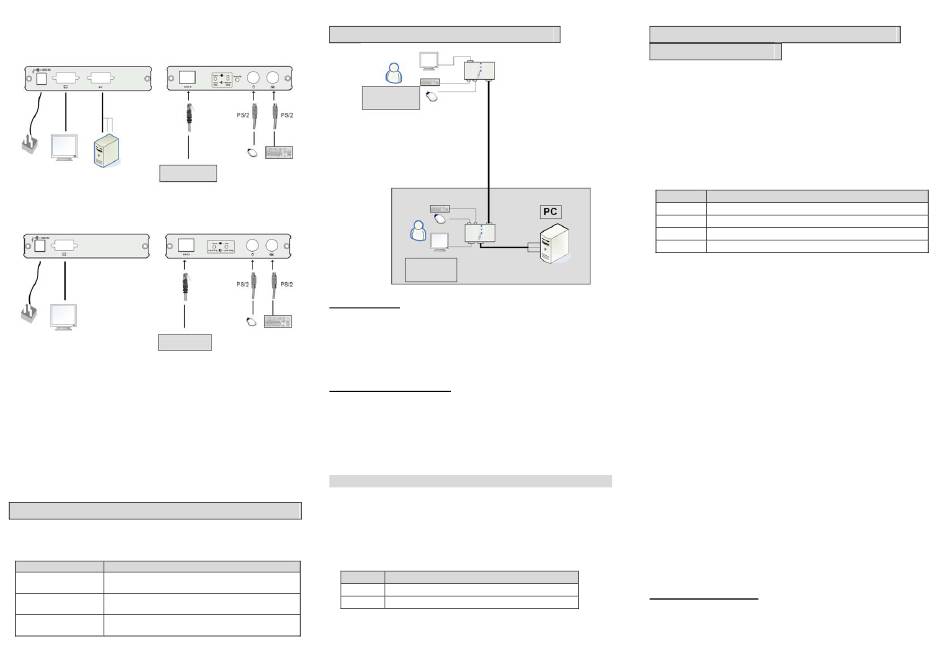

Installation
DC-51102-Local
Vue arrière
Câble
Câble sur
VGA
mesure
HD-15
3-en-1
Adaptateur
DC 9V
Vers DC-51102-REMOTE
Moniteur
PC
600 ma
Local
DC-51102-Remote (Distant)
Vue arrière
Câble
VGA
HD-15
Adaptateur
Vers DC-51102-Local
Moniteur
DC 9V
Distant
1. Connectez le port console PC sur Local à l'aide d'un câble
600 ma
standard 3-en-1. (Branchez d'abord la souris PS/2 puis le
clavier PS/2 et le connecteur VGA).
2. Branchez le câble CAT5 sur Local.
3. Branchez le câble CAT5 sur Distant.
4. Branchez le clavier, la souris et le moniteur sur Local.
5. Branchez le clavier, la souris et le moniteur sur Distant.
6. Allumez le PC et Local.
7. Vérifiez la qualité VGA sur le moniteur. Si la qualité vidéo
n'est pas bonne, veuillez utiliser la touche rapide de Distant
pour régler la qualité vidéo.
Mise en marche
Changez la touche rapide en Local et Distant
Appuyez sur la touche rapide (défaut: Arrêt du défilement) à
deux reprises pour atteindre le mode commande puis appuyez
sur la touche ci-dessous pour sélectionner et appuyez sur la
touche "Èchap" pour quitter le mode commande mode.
Touche
Fonction
Arrêt du
"Arrêt du défilement" est la touche
défilement
rapide.
Verrouillage
"Verrouillage numérique" est la touche
numérique
rapide.
Majuscule
"Majuscule" (gauche/ droite) est la
(gauche/ droite)
touche rapide.
Commutateur Mode du DC-51102
Vue frontale
Utilisateur
distant
Souris
Clavier
PS2 Local
PS/2 Local
Vue frontale
KVM-E supporte deux modes:
Mode Partage:
Les deux utilisateurs (Local et Distant) peuvent accéder à
une base PC sur la base du premier arrivé, premier servi.
Quand l'utilisateur Local accède au PC, le témoin lumineux
lien de Distant clignote pour prévenir l'autre utilisateur qu'il ne
Souris
Clavier
PS2
PS/2
peut y accéder à ce stade, et vice-versa.
Distant
Distant
Mode Local uniquement:
Seul l'utilisateur Local peut accéder au PC. L'utilisateur
Distant ne peut y accéder (vidéo inclue).
Les témoins lumineux d'Alimentation de Local et Distant
clignotent pour prévenir les deux utilisateurs que seul le
Local peut accéder au PC à ce stade.
Seul l'utilisateur Local peut commuter le mode d'accès.
L'utilisateur Local peut changer de mode de deux manières:
En appuyant sur le bouton poussoir sur le panneau frontal de
Local.
En appuyant sur la touche rapide (défaut: Arrêt du défilement)
à deux reprises pour atteindre le mode commande et en
appuyant sur la touche suivante. Après cette opération,
appuyez sur la touche "Èchap" pour quitter le mode
commande mode.
Touche
L
S
DC-51102-REMOTE
(Distant)
CAT5/E
(600 feet/180m)
Utilisateur
DC-51102-Local
local
Fonction
Passer en mode "Local uniquement".
Passer en mode "Partage".
Configuration de la qualité vidéo par
l'utilisateur Distant
Notre Extender KVM fournit deux méthodes de réglage de la
qualité vidéo: Manuel ou Automatique. L'utilisateur peut opérer
ces réglages avec les touches rapides comme suit.
Appuyez sur la touche rapide (défaut: Arrêt du défilement) de
Distant à deux reprises pour atteindre le mode commande et
appuyez sur la touche ci-dessous pour sélectionner la fonction
réglage vidéo. Appuyez alors sur la touche ↑ ou ↓ pour régler la
valeur. Quand terminé, appuyez sur la touche "Èchap" pour
terminer le réglage.
Touche
Fonction
A
Règle la qualité vidéo Automatiquement.
N
Règle le Gain vidéo.
E
Règle l' Egalisation vidéo.
D
Règle la vidéo et la touche rapide sur Defaut.
NOTE: Tous les paramètres vidéo ont 32 niveaux de réglage.
Vous pouvez aussi appuyer et garder le doigt sur ↑ ou ↓ pour
régler la vidéo en continu et si vous la réglez jusqu'au dernier
niveau, un "long" Bip se fera.
Dépannage
1. Si le témoin lumineux Alimentation de Distant n'est pas
allumé, assurez-vous que l'adaptateur courant est bien
connecté à Distant.
2. Si le moniteur n'affiche pas de signal vidéo.
(1) Veuillez vérifier que les câbles VGA et CAT5 ne sont pas
lâches ou déconnectés.
(2) Le câble 3-en-1 n'était pas connecté au PC pendant le
processus de lancement.
(3) L'adaptateur courant n'est pas connecté.
3. Si le signal vidéo est peu clair, veuillez vérifier le connecteur
VGA ou baisser la résolution VGA pour un long câble. Il est
fortement recommandé d'utiliser une "longueur de câble
CAT5 optimale" pour obtenir la meilleure qualité vidéo et ne
pas dépenser une longueur de câble CAT5 non nécessaire.
4. pour un PC sans connecteur PS/2, veuillez appliquer un
adaptateur PS/2-vers-USB sur Local.
Marques Déposées:
Tous les noms et logos commerciaux mentionnés dans
ce manuel sont des marques déposées des sociétés
respectives.
