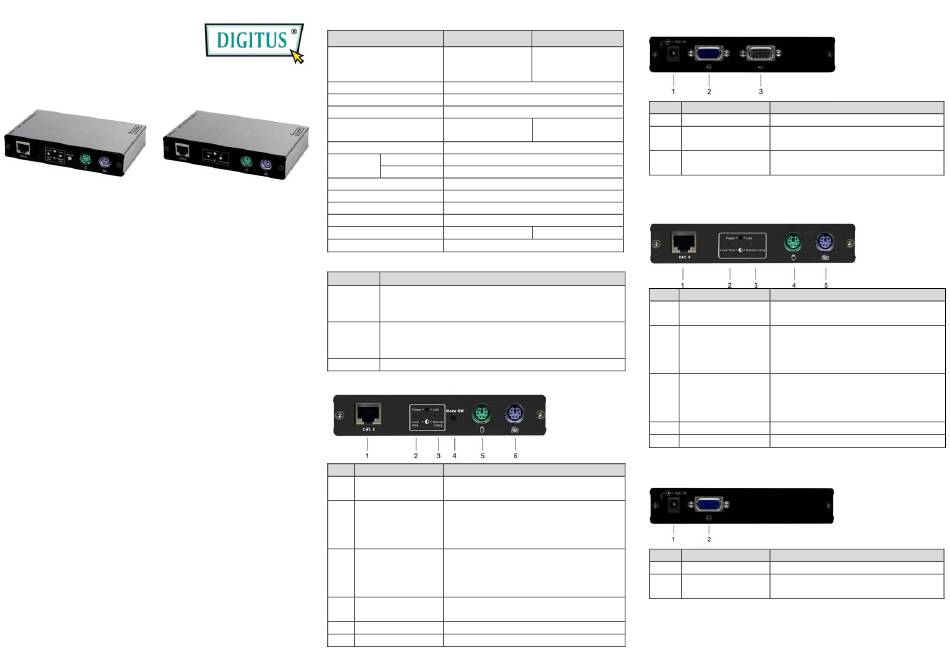

Digitus DC-51102-LOCAL Manuel De L'utilisateur

EXTENDER
KVM
DC-51102-LOCAL DC-51102-REMOTE
Manuel de l'utilisateur
Contenu du carton
 Extender KVM Unité locale
 Extender KVM Unité distante
 Manuel de l'utilisateur
 Adaptateur courant continu 9V/600mA
 câble 3-en-1
Si quelque chose venait à manquer, veuillez contacter votre
revendeur.
Caractéristiques
 Extension du signal VGA, clavier PS/2, souris PS/2 jusqu'à
180 mètres à l'aide de l'Extender KVM et d'un câble CAT5.
 Haute résolution VGA jusqu'à 1280x1024.
 Supporte le réglage Auto/Manuel de la qualité vidéo.
 Supporte le gain de vidéo et l'ajustement de l'égalisation.
 Supporte 3 touches rapides pour combiner un autre
équipement.
 Deux modes privilégiés de contrôle – "Partage" & "Local
uniquement".
 Port pour console supplémentaire disponible sur Local.
 Sélection automatique de console entre Local et Distant.
Spécifications
Fonction
Connecteur PC
Connecteur moniteur
Connecteur Clavier
Connecteur Souris
Touche Sélecteur de
mode
Connecteur RJ-45
Alimentation
Témoin
lumineux Lien
Résolution Vidéo
Distance Câble
Adaptateur courant
Boitier
Poids
Dimensions(LxlargxH)
Exigences Matériel
1 x Moniteur haute résolution.
V1.0
Console 1 x Souris PS/2.
1 x Clavier PS/2.
1 x carte VGA, SVGA ou Multisync.
PC 1 x port souris 6-pin mini-DIN (PS/2).
1 x port clavier 6-pin mini-DIN (PS/2).
Câble 1 x câble KVM 3-en-1 ou équivalent.
x 1
x 1
DC-51102-LOCAL VUE FRONTALE
x 1
x 2
x 1
No Composant
1 Connecteur CAT.5
Témoin lumineux
2
Alimentation
Témoin lumineux
3
Lien
4 Touche Mode SW
5 Souris PS/2
6 Clavier PS/2
DC-51102-LOCAL DC-51102-REMOTE
1 x HD-15
Femelle Non
(VGA / KB / MS)
1 x HD-15 Femelle
1 x 6 pin mini-DIN Femelle (PS/2)
1 x 6 pin mini-DIN Femelle (PS/2)
1 Non
1
1
1
1280×1024@60HZ
180 m (Max.)
DC 9V 600mA
Aluminium
235 g 230 g
130x83.5x29.5 mm
Caractéristiques requises
Description
Branchez le câble CAT5 sur ce
connecteur.
On quand l'appareil est allumé.
Off quand l'appareil est éteint.
Flash quand "Utilisation Local
uniquement".
On quand le lien est réalisé.
Off dans l'absence de lien vers
l'appareil Distant.
Flash en mode Distant.
Touche bascule modes "Partage" &
"Local uniquement"
La souris PS/2 se branche ici.
Le clavier PS/2 se branche ici.
DC-51102-LOCAL VUE ARRIERE
No Composant Description
1 Prise Alimentation L'adaptateur courant se branche ici.
Connecteur Le câble VGA (HD-15) connecté au
2
Moniteur moniteur se branche ici.
Le câble 3-en-1 vers le PC se
3 Connecteur PC
branche ici.
DC-51102-REMOTE VUE FRONTALE
No Composant
Branchez le câble CAT5 dans ce
1 Connecteur CAT.5
connecteur.
On quand l'appareil est allumé.
Témoin lumineux Off quand l'appareil est éteint.
2
Alimentation Flash quand "Utilisation Local
uniquement
On quand le lien est réalisé.
Témoin lumineux Off dans l'absence de lien vers l'unité
3
Lien locale.
Flash en utilisation Locale.
4 Souris PS/2 La souris PS/2 se branche ici.
5 Clavier PS/2 Le clavier PS/2 se branche ici.
DC-51102-REMOTE VUE ARRIERE
No Composant Description
1 Prise Alimentation L'adaptateur courant se branche ici.
Connecteur Le câble VGA (HD-15) connecté au
2
Moniteur moniteur se branche ici.
*P.S. Les témoins lumineux Alimentation et Lien clignotent
simultanément quand KVM-E est en "mode commande".
Description
