ATTENTION : Si les fils du bâtiment n'ont pas les mêmes couleurs que
ceux du ventilateur, identifiez chacun d'eux avant d'effectuer les
branchements. Vous pourriez devoir faire appel à un électricien qualifié pour
le faire de façon sécuritaire.

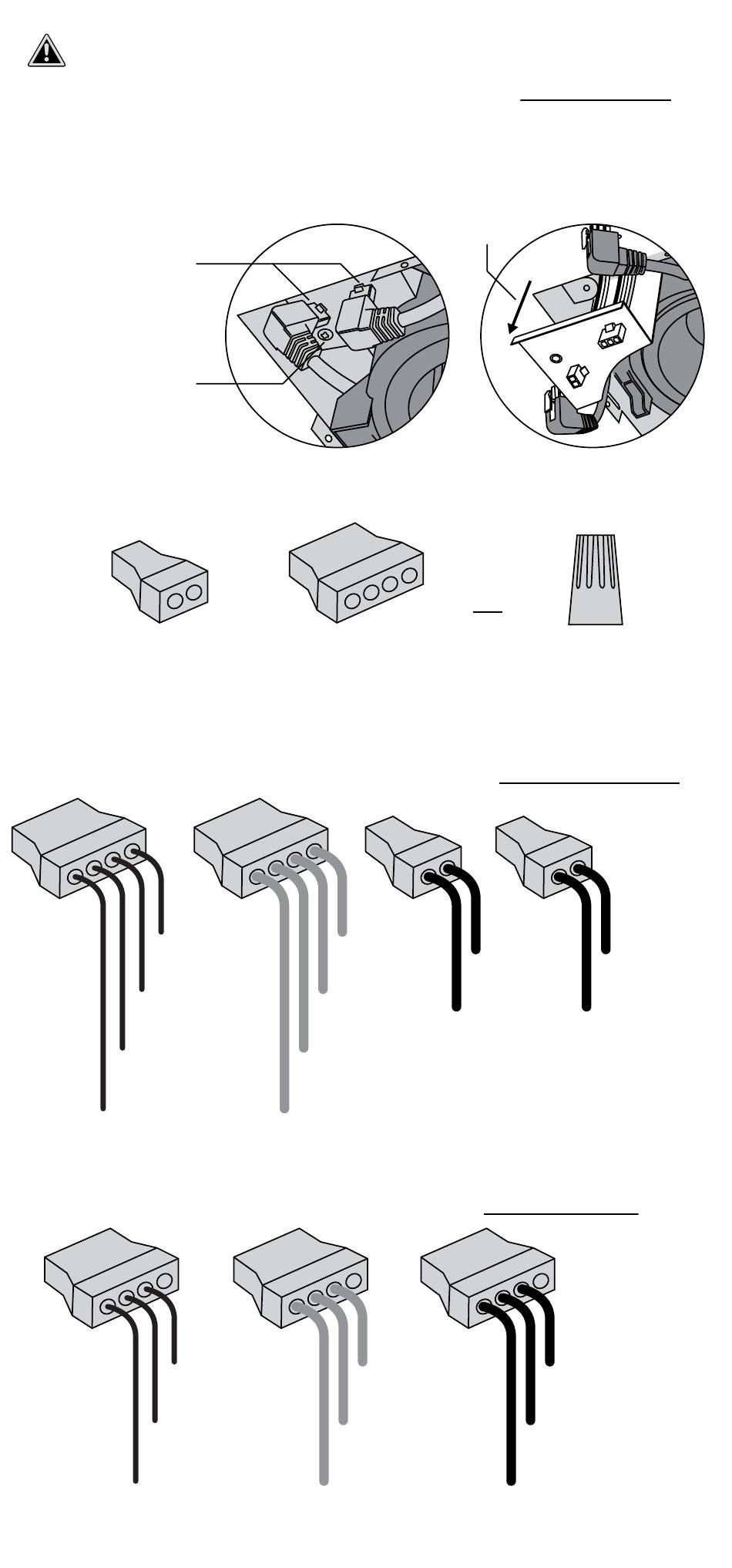

6) Débranchez le moteur du VENTILATEUR du compartiment de câblage. Enlevez
la vis de serrage du couvercle de branchement électrique et faites glisser le
compartiment de câblage pour l'ouvrir.
débrancher le
ventilateur raccord
enlever la vis
de serrage
7) Branchez les fils en utilisant les CAPUCHONS DE CONNEXION (Canada) ou
les RACCORDS RAPIDES (É.-U.) fournis.
RACCORD RAPIDE
À 2 FILS
Qté : 2
(É.-U. seulement)
Connexion des fils du ventilateur et de l'éclairage sur des interrupteurs distincts :
alimentation
mise à la terre
alimentation
mise à la terre
VENTILATEUR
mise à la terre
boîtier
mise à la terre
Connexion des fils du ventilateur et de l'éclairage sur le même interrupteur :
VENTILATEUR
mise à la terre
boîtier
mise à la terre
RACCORD RAPIDE
(É.-U. seulement)
VENTILATEUR
neutre
éclairage
neutre
alimentation
mise à la terre
faire glisser
À 4 FILS
Qté : 3
alimentation
neutre
alimentation
éclairage
neutre
alimentation
neutre
VENTILATEUR
neutre
éclairage
neutre
16
OU
CAPUCHON
DE CONNEXION
Qté : 4
(Canada seulement)
alimentation
alimentation
éclairage
VENTILATEUR
VENTILATEUR
alimentation
VENTILATEUR
éclairage
