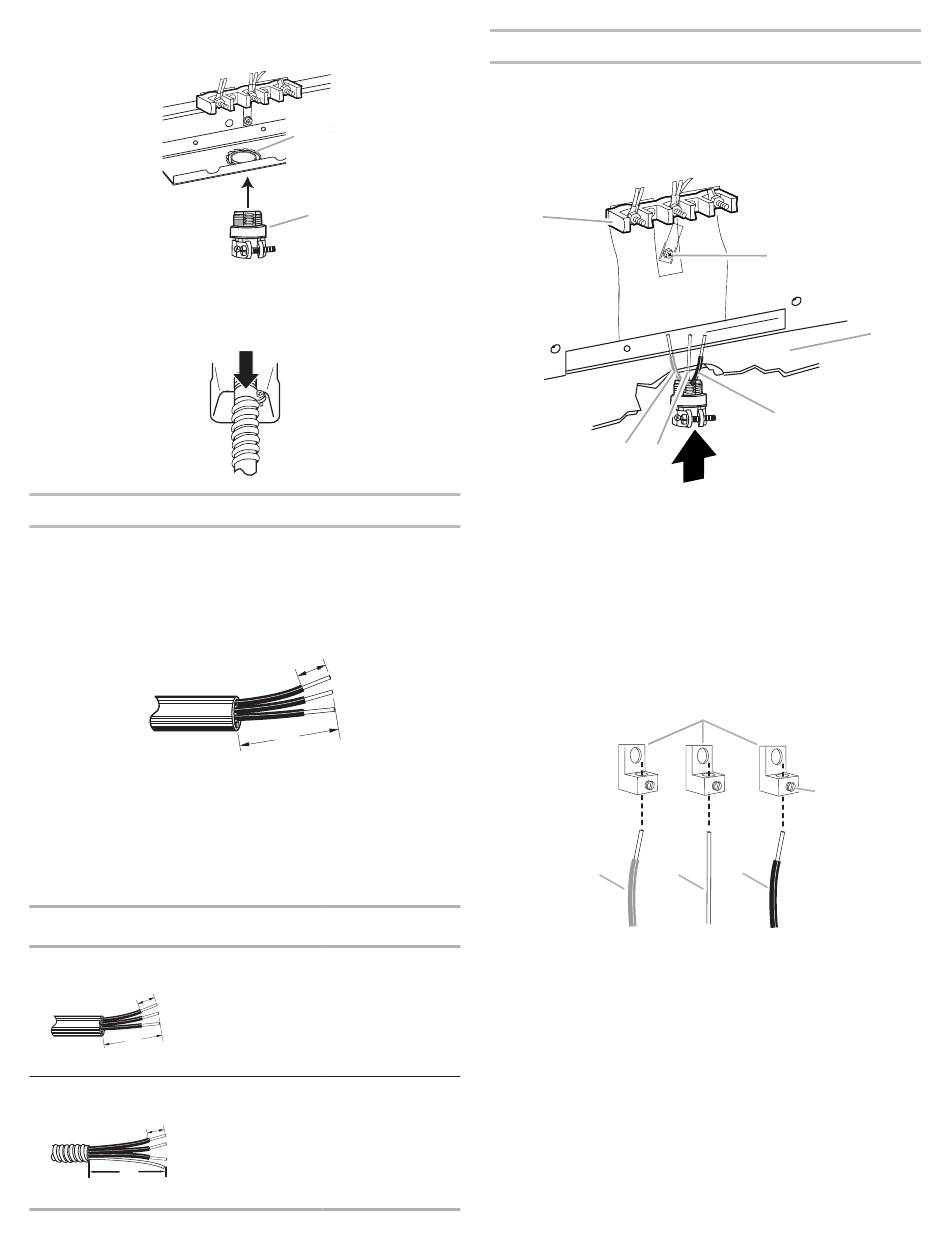

4. Ensamble en la abertura un conector de conducto que esté
en la lista de UL.
A. Tuerca de retención desmontable
B. Conducto
5. Apriete el tornillo del protector de cables contra el conducto
flexible.
Instalación de cable directo: Hilo de cobre o aluminio
Esta estufa se puede conectar directamente a la desconexión con
fusible o a la caja de disyuntores. Según el suministro eléctrico
que tenga, realice la conexión de 3 o de 4 hilos necesaria.
1. Pele el recubrimiento exterior 3" (7,6 cm) para que los hilos
queden expuestos. Pele ³⁄
extremo de cada hilo.
2. Deje suficiente holgura en el hilo como para fijar el bloque
de terminales del cableado con facilidad.
3. Complete la instalación según las instrucciones
correspondientes al tipo de conexión eléctrica que tiene:
4 hilos (recomendada)
3 hilos (si no existe conexión de 4 hilos)
Opciones para la conexión eléctrica
Si la casa tiene:
Y se va a hacer
la conexión con:
Cable directo de 3 hilos Una caja de
disyuntores o un
³⁄₈"
desconectador
(1,0 cm)
con fusible
3"
(7,6 cm)
Cable directo de 4 hilos
Una caja de
disyuntores o un
³⁄₈"
desconectador
(1,0 cm)
con fusible
5"
(12,7 cm)
A
B
" (1,0 cm) del aislamiento en el
8
³⁄₈"
(1,0 cm)
3"
(7,6 cm)
Vaya a la sección:
Conexión de
3 hilos:
Cable directo
Conexión de
4 hilos:
Cable directo
Conexión de 3 hilos: Cable directo
Use este método solamente si los códigos locales permiten
conectar el conductor a tierra al hilo neutro de suministro eléctrico.
1. Pase los cables a través del conducto en la placa del cable/
conducto en la base de la estufa. Deje el hilo lo suficientemente
flojo para poder conectar el cableado al bloque de terminales.
A
D
E
A. Bloque de terminales
B. Tornillo de enlace a tierra
C. Placa de cable/conducto
2. Fije las lengüetas de los terminales a los hilos de la línea
2 (rojo), de conexión a tierra desnudo (verde) y de la línea
1 (negro). Afloje (no retire) el tornillo opresor en la parte
delantera de la lengüeta de los terminales e inserte el hilo
expuesto a través de la parte inferior de las lengüetas de
los terminales. Apriete con firmeza el tornillo opresor con
la torsión que se muestra en la tabla Especificaciones de
torsión para hilos desnudos.
C
D
A. Lengüeta de terminal
B. Tornillo opresor
C. Hilo de línea 2 (rojo)
D. Hilo desnudo de conexión a tierra (verde)
E. Hilo de línea 1 (negro)
B
C
F
D. Hilo de línea 2 (rojo)
E. Hilo desnudo de conexión
a tierra (verde)
F. Hilo de línea 1 (negro)
A
B
E
41
