Résidence mobile – Spécifications additionnelles à
respecter lors de l'installation
L'installation de cette cuisinière doit s'effectuer conformément
à la norme Manufactured Home Construction Safety Standards,
Title 24 CFR, Part 3280 (anciennement Federal Standard for
Mobile Home Construction and Safety, title 24, HUD, Part 280).
Lorsque cette norme n'est pas applicable, utiliser la norme
Standard for Manufactured Home Installations, ANSI A225.1/
NFPA 501A ou les dispositions des codes locaux.
Au Canada, l'installation de cette cuisinière doit satisfaire aux
stipulations de la version la plus récente de la norme CAN/
CSA-A240 ou des codes locaux en vigueur.
Autres critères à respecter pour une installation en
résidence mobile :
Dans le cas de l'installation de cette cuisinière dans une
■
résidence mobile, la cuisinière doit être fixée au plancher
durant tout déplacement du véhicule. Toute méthode de
fixation de la cuisinière est adéquate dans la mesure où elle
satisfait aux critères des normes mentionnées ci-dessus.
Un cordon ou un câble d'alimentation à 4 fils doit être utilisé
■
lors d'une installation dans une maison mobile. Le câblage
de l'appareil devra être révisé. Voir la section "Raccordement
électrique".

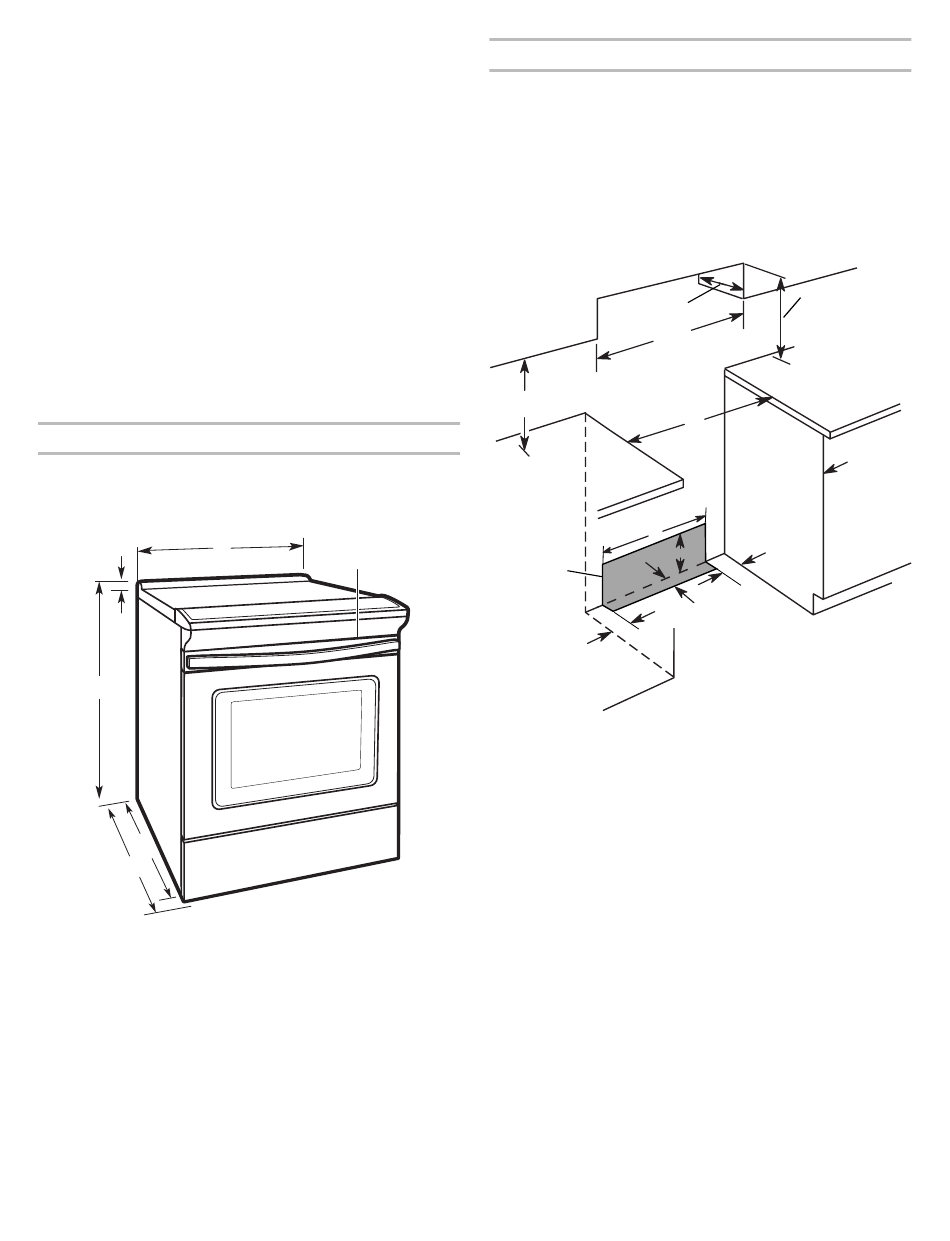

Dimensions du produit
Ce manuel concerne plusieurs modèles. Votre modèle peut
différer de ceux illustrés. Les dimensions indiquées sont les
dimensions maximales sur tous les modèles.
A
B
D
E
F
A. Hauteur entre la surface de cuisson
et le haut de la ventilation : 1 ³⁄
(3,0 cm)
B. 29
⁄
" (75,9 cm)
7
8
C. Plaque signalétique (située derrière
la porte du four, dans le coin
supérieur droit du châssis)
D. Hauteur jusqu'à la bordure de la
table de cuisson avec les pieds
de nivellement complètement
rétractés : 36" (91,4 cm)*
IMPORTANT : La cuisinière doit être d'aplomb après l'installation.
Suivre les instructions de la section "Réglage de l'aplomb de la
cuisinière". Il n'est pas recommandé d'utiliser la table de cuisson
comme référence pour établir l'aplomb de la cuisinière.
* La cuisinière peut être surélevée d'environ 1" (2,5 cm) en réglant
les pieds de nivellement.
C
E. 28
/
" (72,1 cm) de
25
64
"
profondeur maximum de
16
l'avant de la console à
l'arrière de la cuisinière.
F. 29
/
" (73,7 cm) de
1
64
profondeur maximum entre
la poignée et l'arrière de la
cuisinière.
Dimensions de l'armoire
Les dimensions de l'ouverture de l'armoire présentée sont :
profondeur de comptoir – 25" (64,0 cm), profondeur de l'armoire
– 24" (61,0 cm) et hauteur du comptoir – 36" (91,4 cm).
IMPORTANT : Si une hotte ou un four à micro-ondes avec hotte
est installé au-dessus de la cuisinière, suivre les instructions
d'installation de la hotte ou du four à micro-ondes avec
hotte pour connaître la dimension de la zone de dégagement
nécessaire au-dessus de la surface de cuisson.
Une cuisinière peut être installée à côté de parois combustibles
sans aucun espace.
C
A
G
F
I
A. 18" (45,7 cm) entre l'armoire latérale supérieure et le plan de
travail
B. Profondeur maximum de l'armoire supérieure : 13" (33 cm)
C. Largeur minimum de l'ouverture : 30" (76,2 cm)
D. Pour le dégagement minimum vers la partie supérieure de la
table de cuisson, voir la REMARQUE*.
E. Largeur minimum de l'ouverture : 30" (76,2 cm)
F. Il est recommandé d'effectuer l'installation de la prise de courant
électrique dans cette zone grisée.
G. 13 ¹⁄
" (33,3 cm)
8
H. 7 ¹¹⁄
" (19,5 cm)
16
I. 4 ¹³⁄
" (12,2 cm)
16
J. 3 ¹¹⁄
" (9,4 cm)
16
K. La porte ou charnière de l'armoire ne doit pas dépasser à
l'intérieur de l'ouverture.
* REMARQUE : Un minimum de 24" (61,0 cm) est nécessaire
lorsque le base d'une armoire en bois ou en métal est protégé
par un carton à l'enrouleuse ignifuge de ¹⁄
ou plus couvert par une feuille de métal d'au moins no 28 MSG,
d'acier inoxydable de 0,015" (0,4 mm), d'aluminium de 0,024"
(0,6 mm) ou de cuivre de 0,020" (0,5 mm).
Distance de séparation minimale de 30" (76,2 cm) ou plus entre
le dessus de la table de cuisson et le fond d'une armoire de bois
ou de métal non protégé.
D
B
E
K
I
H
J
" (0,64 cm) d'épaisseur
4
19
