Whirlpool WEE510S0FS Instructions D'installation page 25

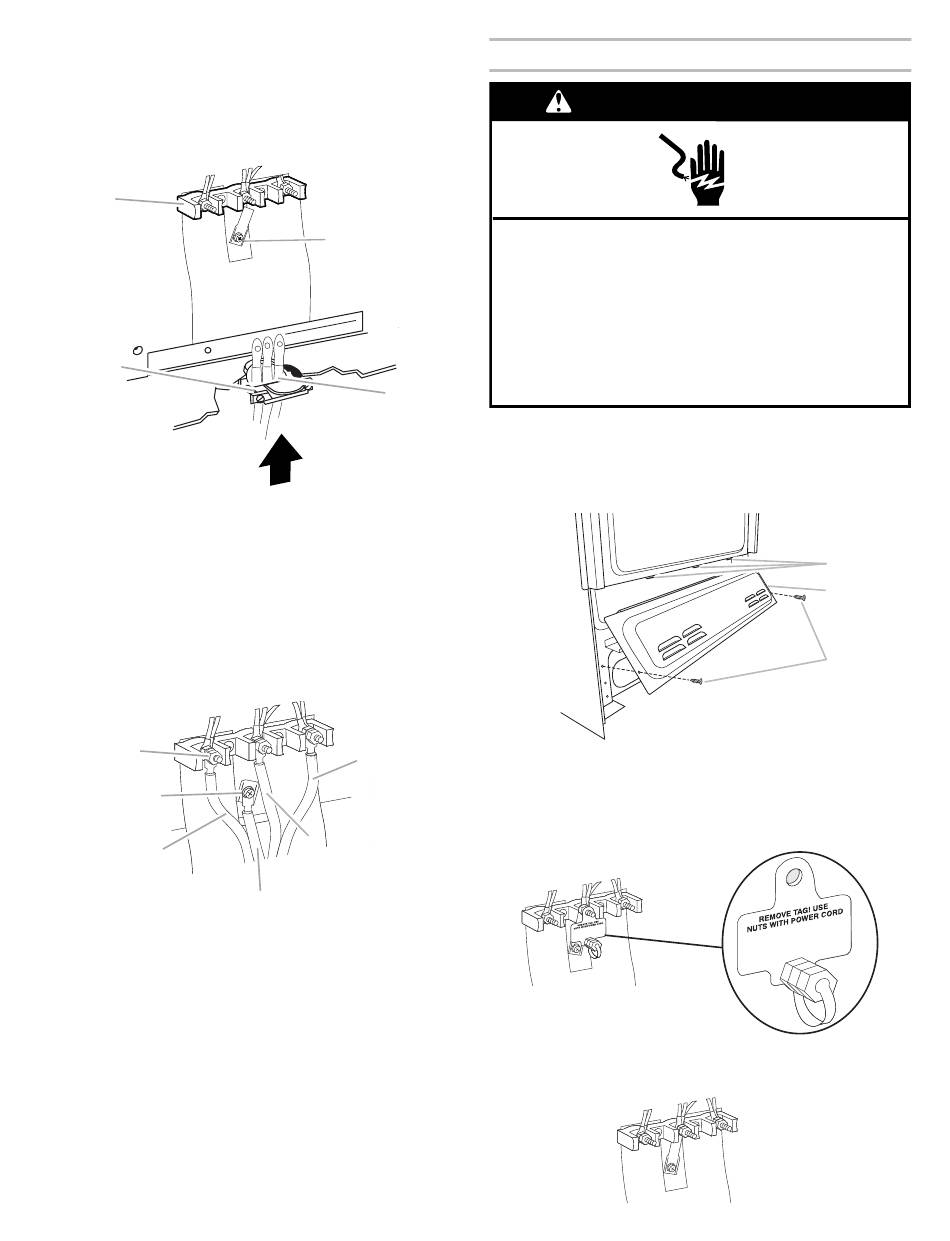

2. À l'aide d'un tournevis cruciforme, retirer la vis de liaison à la
terre à l'arrière de la cuisinière. Conserver la vis de liaison à
la terre et l'extrémité de la liaison à la terre sous la vis.
3. Passer le cordon d'alimentation par le serre-câbles de
la plaque pour cordon/conduit en bas de la cuisinière.
Laisser suffisamment de jeu pour raccorder facilement
le câblage au boîtier de raccordement.
A
C
A. Bornier
B. Vis de liaison à la terre
C. Serre-câbles (homologation UL)
D. Câblage du cordon d'alimentation
4. À l'aide d'un tournevis cruciforme, connecter le fil de mise à
la terre vert du cordon d'alimentation à la cuisinière en serrant
la vis de liaison à la terre et à la section de liaison à la terre.
Le fil de terre doit être fixé sur la section de liaison à la terre.
5. Utiliser un tourne-écrou de ³⁄
le fil neutre (blanc) au bornier central à l'aide d'écrous
hexagonaux 10-32.
A
B
C
A. Écrou hexagonal 10–32
B. Vis de liaison à la terre
C. Conducteur de ligne 2 (rouge)
6. Brancher la ligne 2 (rouge) et la ligne 1 (noir) aux borniers
latéraux à l'aide d'écrous hexagonaux 10-32.
7. Bien serrer les écrous hexagonaux.
REMARQUE : Pour remplacer un cordon d'alimentation,
n'utiliser qu'un cordon pour cuisinière classé pour une
tension minimum de 250 V à 40 A ou 50 A qui spécifie une
utilisation avec une ouverture d'un diamètre nominal de 1³⁄
(3,5 cm) pour le raccordement et qui possède des cosses.
8. Serrer les vis de serre-câbles.
IMPORTANT : Vérifier le serrage des écrous hexagonaux.
9. Replacer le couvercle d'accès inférieur.
B
D
" (1,0 cm) pour brancher
8
F
E
D
D. Fil de mise à la terre vert
E. Conducteur neutre (blanc)
F. Conducteur de ligne 1 (noir)
Installer à l'aide d'une connexion directe
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Utiliser des conducteurs en cuivre de calibre 8 ou en
aluminium de calibre 6.
Relier la cuisinière à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
Serre-câbles pour câblage direct
1. Déconnecter la source de courant électrique.
2. Ôter les vis du couvercle d'accès inférieur situées à l'arrière
de la cuisinière. Tirer le bas du couvercle vers soi et
l'extérieur pour retirer le couvercle de la cuisinière.
A. 3 onglets de montage
B. Couvercle d'accès inférieur
C. 2 vis
3. Selon le modèle, retirer du plot central du boîtier de
raccordement l'étiquette plastique qui maintient trois écrous
hexagonaux 10-32.
Retirer l'écrou hexagonal 10-32 de chacun des trois boîtiers
de raccordement, puis le mettre de côté.
"
8
A
B
C
OU
25
