III.1.3 Connections des interrupteurs
Il est possible de commander le produit ZLight par des interrupteurs filaires : un pour chaque point lumineux à
pilote
Pour utiliser un interrupteur vous devez le connecter comme indiqué ci-dessous :
C
: connecter cette sortie sur la phase de l'interrupteur (fil rouge)
I
I
: connecter cette entrée sur l'interrupteur (fil violet)
L1
I
: connecter cette entrée sur l'interrupteur (fil orange)
L2
La couleur des fils est donnée à titre d'exemple.
Ne jamais utiliser une alimentation externe sur les interrupteurs, au risque de détériorer
le produit ZLight.
Le produit ZLight fournit lui-même la tension servant à faire fonctionner l'interrupteur.
Manuel Utilisateur : ZLight

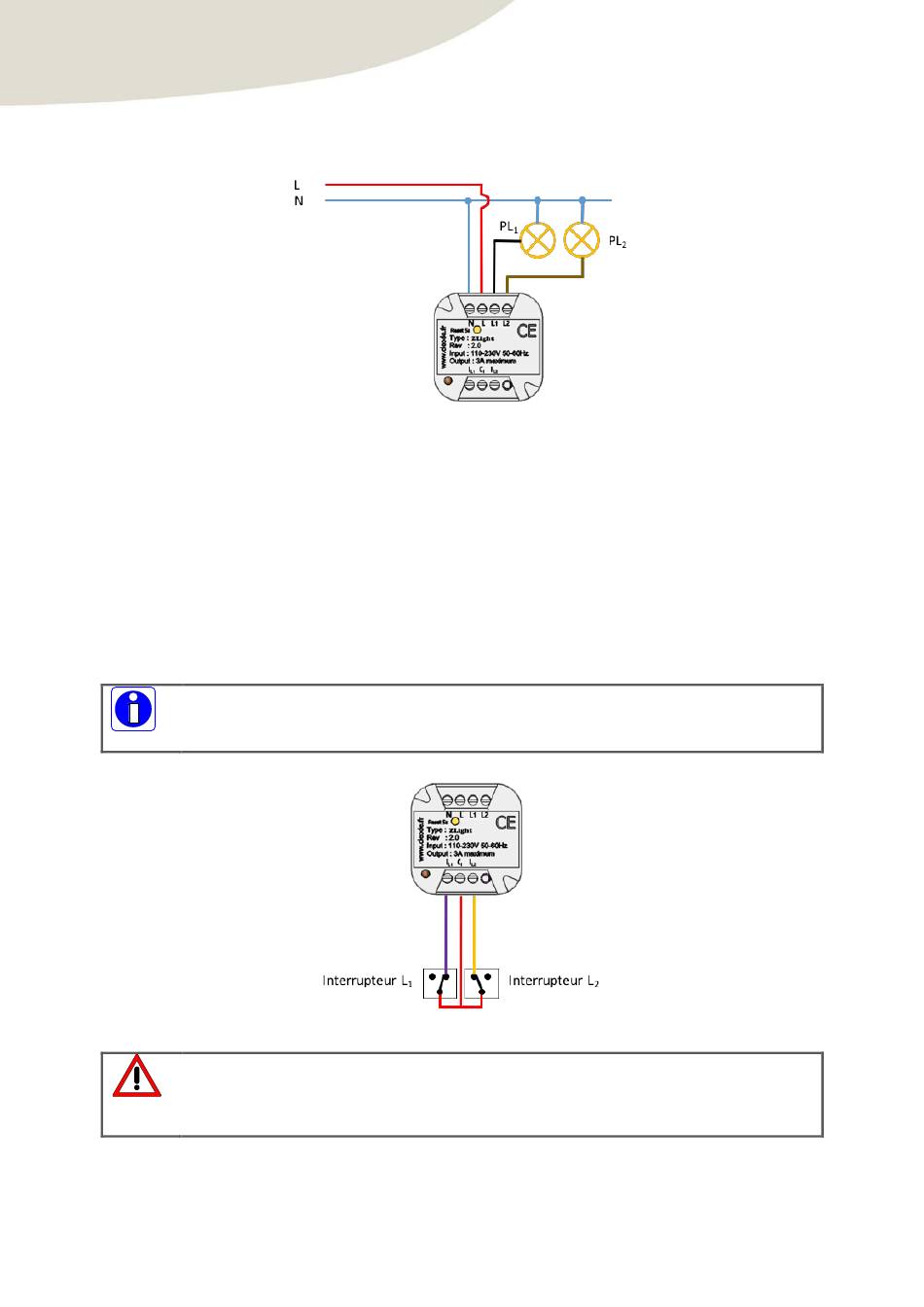

Figure 3 : Branchement des points lumineux
Figure 4 : Câblage interrupteurs
CLEODE
page
11
sur
17
