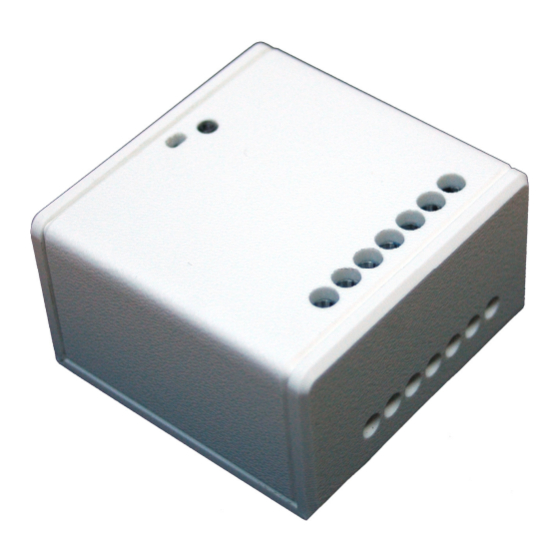

Commande ZigBee™ de
radiateurs électrique par fil
Manuel utilisateur
Révision : 1.0
Document : MU_ZPILOT_20120903_001_01_00
pilote™
ZPILOT
S.A. au capital de 167 200 €
R.C.S. Saint Brieuc TGI 450 570 767
Siège social : 8 rue Bourseul 22300 Lannion France
Tél. : +33 (0) 2 96 48 68 18 – Fax : +33 (0) 2 96 48 19 11

Publicité

Table des Matières
loading

Manuels Connexes pour Cleode ZigBee ZPILOT

Sommaire des Matières pour Cleode ZigBee ZPILOT

  • Page 1 Commande ZigBee™ de radiateurs électrique par fil pilote™ ZPILOT Manuel utilisateur Révision : 1.0 Document : MU_ZPILOT_20120903_001_01_00 S.A. au capital de 167 200 € R.C.S. Saint Brieuc TGI 450 570 767 Siège social : 8 rue Bourseul 22300 Lannion France Tél.

  • Page 2: Garantie

    Pour pouvoir invoquer le bénéfice de la garantie, l’acheteur doit aviser la société CLEODE par écrit et sans retard, des vices qu’il impute au matériel. Il doit donner à la société CLEODE toute facilité pour procéder à la constatation de ces vices et pour y porter remède. Les garanties de la société...

  • Page 3: Table Des Matières

    IXATION DU BOITIER PAR ADHESIF III.1.2 ........................11 ACCORDEMENT III.2 ZPILOT ....................... 13 EMARRAGE DU III.3 ’ ..............13 EDEMARRAGE DE LA PHASE D ASSOCIATION III.4 ............................14 ESET CARACTERISTIQUES TECHNIQUES ................. 15 REPARATION ET MAINTENANCE ....................16 MU_ZPILOT_20120903_001_01_00 CLEODE Page 3 sur 17...

  • Page 4: Tableau Des Revisions

    ZPILOT – Manuel utilisateur ABLEAU DES REVISIONS Version Auteur(s) Description de la version Date CLEODE Version initiale 27/08/2012 CLEODE Validation du document 03/09/2012 MU_ZPILOT_20120903_001_01_00 CLEODE Page 4 sur 17...

  • Page 5: Documents De Reference

    ZPILOT – Manuel utilisateur OCUMENTS DE REFERENCE N° Document Description ZigBee_Cluster_Library_Public Spécification de la Zigbee Cluster Library ZigBee_Home_Automation_Profile Spécification du profile Home Automation ZigBee_Specification Spécification de la norme ZigBee MU_ZPILOT_20120903_001_01_00 CLEODE Page 5 sur 17...

  • Page 6: Iintroduction

    Copyright La marque CLEODE et le logo CLEODE sont la propriété de CLEODE SA, France. Ce document fait aussi référence à des marques et noms de produits qui sont des marques déposées de leurs propriétaires respectifs.

  • Page 7: Description Du Zpilot

    Description de l’application de commande de radiateur électrique Device ID : On/Off Output Endpoint : 1 Clusters : Côté serveur Côté client Basic (0x0000) Identify (0x0003) Groups (0x0004) Scenes (0x0005) On/Off (0x0006) Pilot Control (0xFC01) MU_ZPILOT_20120903_001_01_00 CLEODE Page 7 sur 17...

  • Page 8: Description Des Clusters

    IdentifyTime par cette valeur. Attribut Identifiant de l’attribut IdentifyTime 0x0000 Cluster Groups: Ce cluster permet de mémoriser le nom des groupes auxquels le ZPILOT appartient. Attribut Identifiant de l’attribut NameSupport 0x0000 MU_ZPILOT_20120903_001_01_00 CLEODE Page 8 sur 17...
  • Page 9 0x0000 L’attribut Mode permet de connaître l’ordre émis sur le fil pilote. Ce cluster est un cluster propriétaire à la société CLEODE. Afin de modifier cette valeur, l’écriture devra être faite en utilisant le manufacturer code CLEODE = 0x10B9. L’attribut Mode peut prendre les valeurs suivantes :...
  • Page 10 SET_MODE correspondant à la valeur 0x00 suivie du mode dans lequel vous souhaitez placer votre radiateur. Afin que le mode soit pris en compte par le ZPILOT la valeur du cluster ON/OFF doit être mise sur ON. MU_ZPILOT_20120903_001_01_00 CLEODE Page 10 sur 17...

  • Page 11: Installation Et Fonctionnement

    III.1.2 Raccordement Pour raccorder le ZPILOT suivre la procédure ci dessous. Raccorder l’alimentation du ZPILOT comme indiqué ci-dessous. Attention : Couper le courant avant toute intervention et ce jusqu’à la fin des manipulations. MU_ZPILOT_20120903_001_01_00 CLEODE Page 11 sur 17...
  • Page 12 ZPILOT – Manuel utilisateur Brancher le radiateur sur le ZPILOT. MU_ZPILOT_20120903_001_01_00 CLEODE Page 12 sur 17...

  • Page 13: Demarrage Du Zpilot

    III.3 Redémarrage de la phase d’association Si le ZPILOT n’est pas associé, l’utilisateur peut à tout moment lui demander de rejoindre un réseau. Pour cela, l’utilisateur doit appuyer pendant 3 secondes sur le bouton. MU_ZPILOT_20120903_001_01_00 CLEODE Page 13 sur 17...

  • Page 14: Reset

    III.4 Reset Si besoin, l’utilisateur peut effectuer un reset du ZPILOT . Pour cela, il doit appuyer sur le bouton pendant 5 secondes. Lorsque le ZPILOT reset, la LED clignote deux fois puis s’éteint. MU_ZPILOT_20120903_001_01_00 CLEODE Page 14 sur 17...

  • Page 15: Caracteristiques Techniques

    ARACTERISTIQUES TECHNIQUES Poids 100 g Alimentation 230V Dimensions 54 x 52 x 32 mm Portée radio 100 m en champ libre 30 m en intérieur Canaux gérés (fréquence) 16 canaux ZigBee™ (2.405 à 2.480 GHz) MU_ZPILOT_20120903_001_01_00 CLEODE Page 15 sur 17...

  • Page 16: Reparation Et Maintenance

    ZPILOT – Manuel utilisateur EPARATION ET AINTENANCE Les éléments matériels défectueux seront retournés dans les locaux de la société CLEODE accompagnés de : • une copie du bon de livraison • une description du disfonctionnement observé et du contexte de son apparition Le délai de maintenance moyen est de quatre (4) semaines à...
  • Page 17 ZPILOT – Manuel utilisateur Toute demande de support doit être adressée à l’adresse postale suivante ou par courrier électronique à support@cleode.com: CLEODE S.A. Service Support et Maintenance 8, rue Bourseul 22300 Lannion Tél : +33 (0) 2 96 48 68 18...
