III. Procédures
III.1 Installation
IMPORTANT: Ce produit supporte un courant maximal de 3A, il ne doit pas être utilisé
pour alimenter un moteur de volet roulant supérieur à 3A.
III.1.1 Connections de l'alimentation
Le ZShade doit être alimenté avec une tension alternative comprise entre 110V et 230V possédant une fréquence
comprise entre 50Hz et 60Hz. Le câblage doit être réalisé comme sur l'image ci-dessous :
Le neutre est représenté par lettre N (Fil bleu)
La phase est représentée par lettre L (Fil rouge)
III.1.2 Connections du moteur de volet roulant
Le volet roulant doit accepter la même tension que la tension d'alimentation du ZShade (110-230V/50-60Hz).
Le volet roulant doit être câblé comme ci dessous :
Le neutre est représenté par la lettre N (fil bleu), il doit être connecté avec le neutre de l'alimentation
La phase utilisée pour la monté du volet est représentée par (Fil noir)
La phase utilisée pour la descente du volet est représentée par (Fil marron)
La couleur des phases du volet roulant est donnée à titre d'exemple, il se peut qu'elles ne
correspondent pas avec le moteur utilisé.
Manuel Utilisateur : ZSHADE

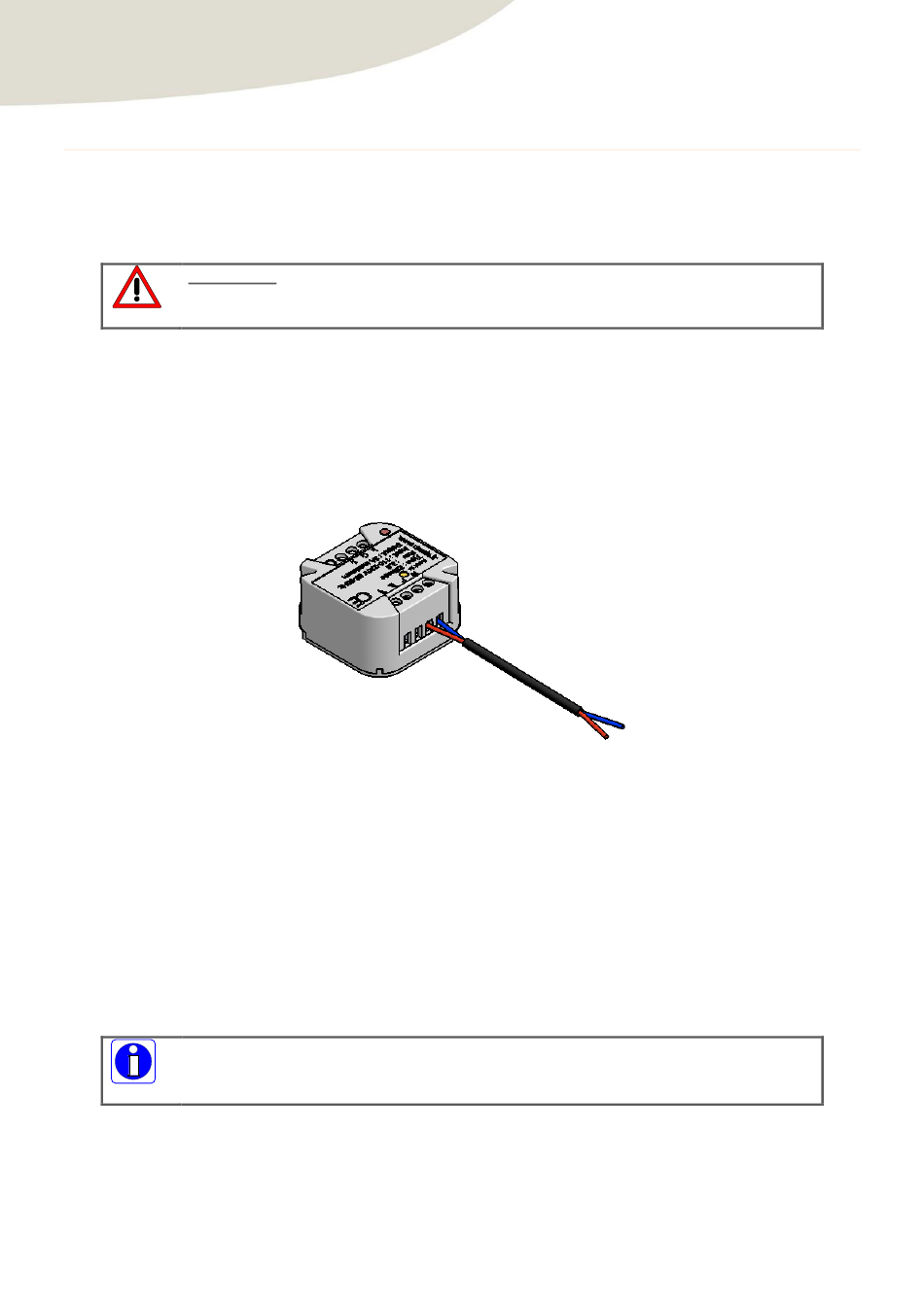

Figure 2 : Branchement alimentation secteur
CLEODE
page
10
sur
20
