Pour utiliser un interrupteur vous devez le connecter comme indiqué ci-dessous :

C : connecter cette sortie sur la phase de l'interrupteur (fil rouge)
I

: connecter cette entrée sur la sortie  de l'interrupteur (fil violet)
I


: connecter cette entrée sur la sortie  de l'interrupteur (fil orange)
I

La couleur des fils est donnée à titre d'exemple.
Ne jamais utiliser une alimentation externe sur l'interrupteur de volet roulant ni sur les
entrées de l'interrupteur de volets roulants du ZShade, au risque de détériorer le produit
ZShade.
Le produit ZShade fournit lui-même la tension servant à faire fonctionner l'interrupteur.
III.2 Appairage du produit pour la première fois
Pour intégrer le ZSHADE dans un réseau ZigBee®, procéder à l'appairage comme suit :
1) Autoriser l'ajout d'un périphérique ZigBee® dans votre réseau (Cf. le manuel utilisateur de votre coordinateur).
2) A la mise sous tension, le ZShade essaye de s'associer et clignote deux fois.
1) Si un coordinateur est présent et qu'il autorise le ZShade à s'associer, le
voyant du ZShade s'allume pendant 2 secondes puis s'éteint.
Manuel Utilisateur : ZSHADE

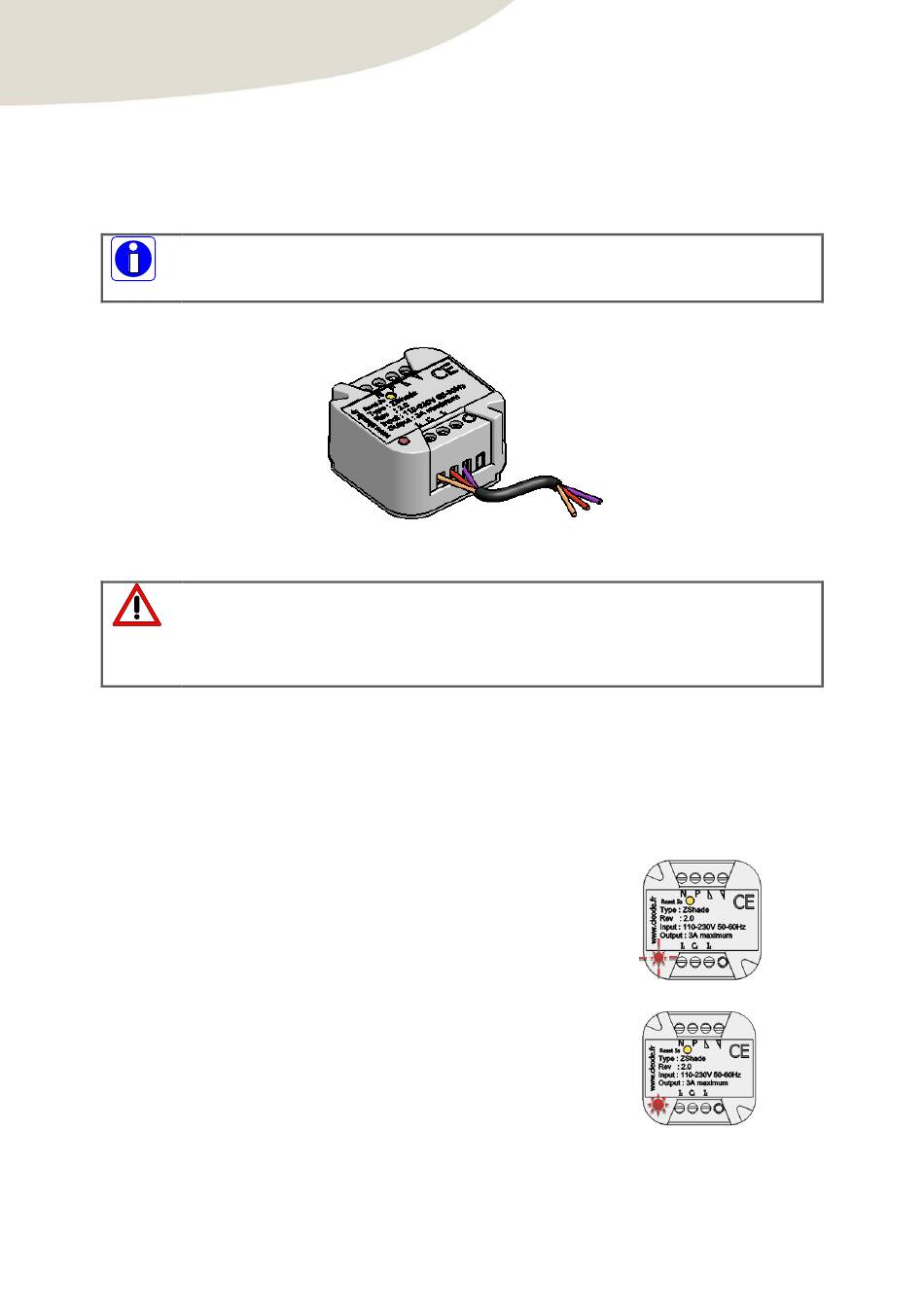

Figure 7 : Câblage interrupteur volet roulant
