III. Procédures
III.1 Installation
IMPORTANT : Ce produit supporte un courant maximal de 3A, il ne doit pas être utilisé
pour alimenter des points lumineux dont le courant global consommé excède 3A.
III.1.1 Connections de l'alimentation
Le produit ZLight doit être alimenté avec une tension alternative comprise entre 110V et 230V possédant une
fréquence comprise entre 50Hz et 60Hz. Le câblage doit être réalisé comme sur l'image ci-dessous :

Le neutre est représenté par lettre N (Fil bleu)

La phase est représentée par lettre L (Fil rouge)
III.1.2 Connections des points lumineux
Les points lumineux doivent accepter la même tension que la tension d'alimentation du Produit ZLight (110-
230V/50-60Hz).
Les points lumineux (à concurrence de 2) doivent être câblés comme ci-dessous :

Le neutre est représenté par la lettre N (fil bleu), il doit être connecté avec le neutre de l'alimentation

La phase principale est représentée par la lettre L (fil rouge), elle doit être connectée avec la phase de
l'alimentation

La phase commutée du point lumineux 1 est représentée par L1 (Fil noir)

La phase commutée du point lumineux 1 est représentée par L2 (Fil marron)
Les couleurs des phases des points lumineux sont données à titre d'exemple, il se peut
qu'elles ne correspondent pas avec les câble.
Manuel Utilisateur : ZLight

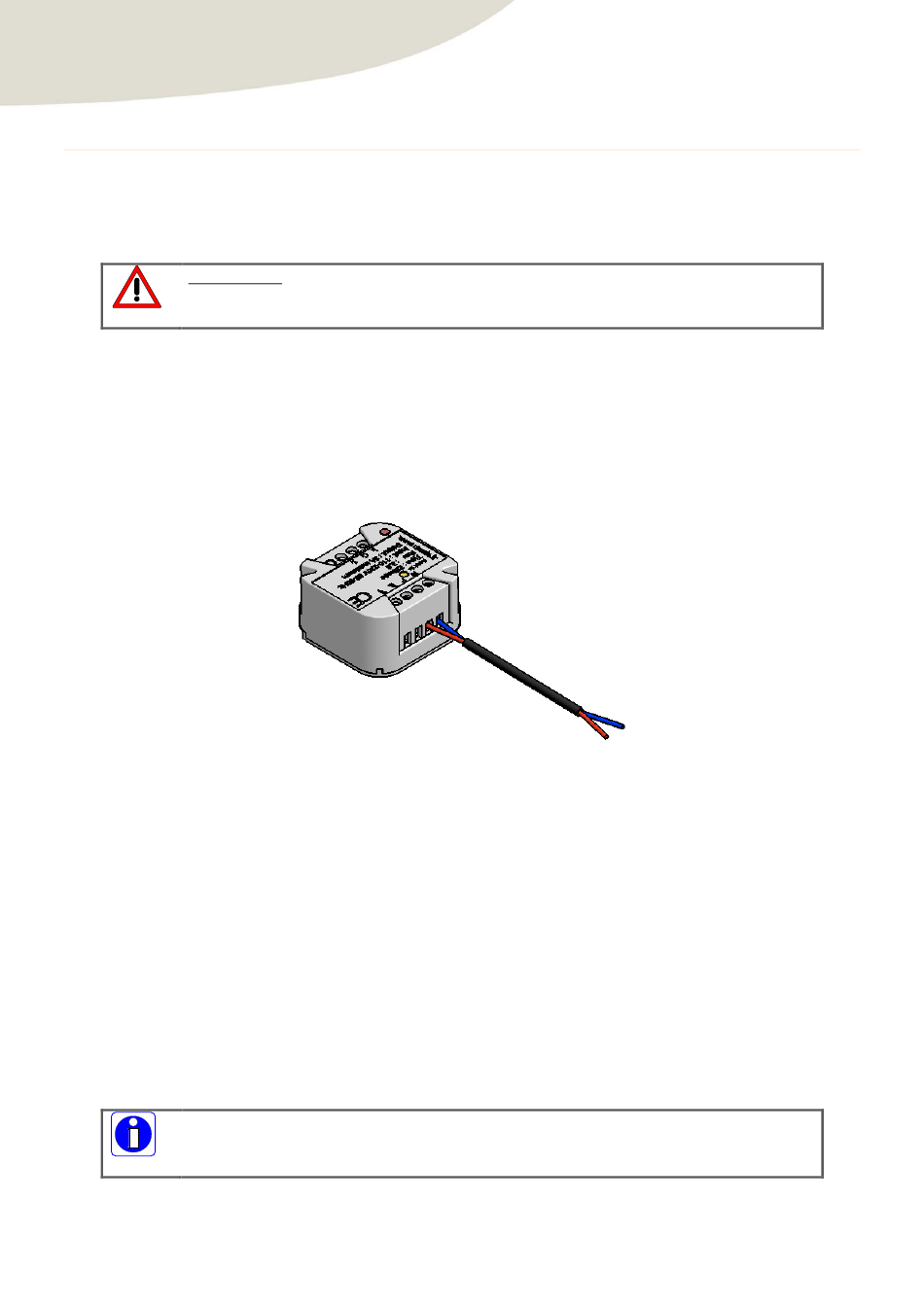

Figure 2 : Branchement alimentation secteur
