● Un bouton d'interruption non masquable (réinitialisation du mot de passe)
● Deux ports back-end mini-SAS HD
● Deux connecteurs LAN RJ-45
○ Port de gestion du système (
○ Port de service (
● Un port USB (non utilisé)
● Un port mini-série (non utilisé)
● Un port série micro DB9 (service)
REMARQUE :

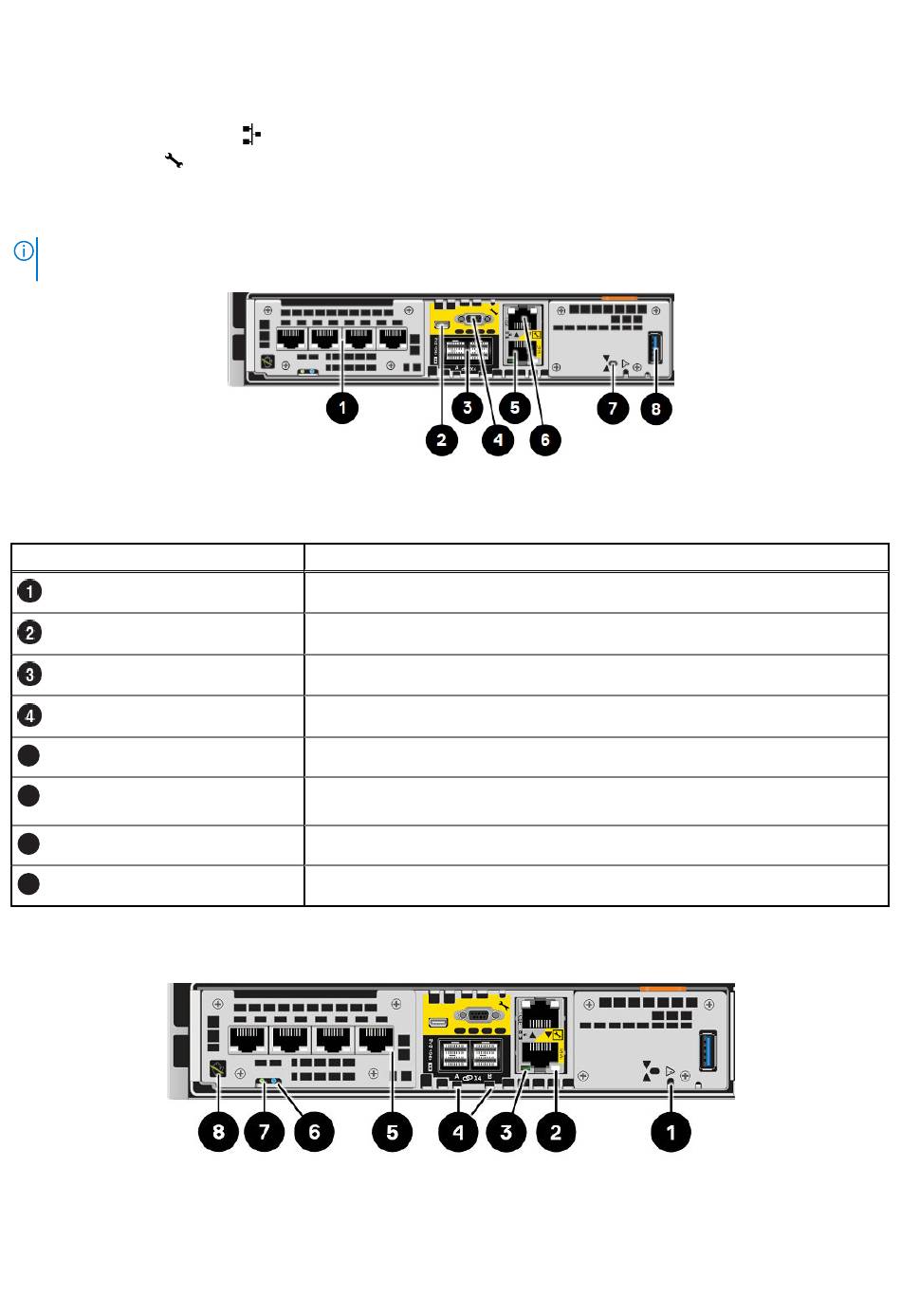

La figure ci-dessous montre l'emplacement de ces composants sur le module intégré du nœud A. L'emplacement des
composants est inversé dans le nœud B.
Figure 6. Vue arrière du Module intégré v1 avec les emplacements des composants
Tableau 4. Emplacements des composants du Module intégré v1
Location
5
6
7
8
LED Module intégré v1
Figure 7. LED du Module intégré
)
)
Description
carte à 4 ports
Mini port série (inutilisé)
Ports back-end mini-SAS HD
Un port série micro DB9 (service)
Connecteur de LAN RJ-45 - Port de service
Connecteur LAN RJ-45 - port de gestion du système. Utilisé uniquement sur le Modèle
PowerStore T. Non utilisé sur le Modèle PowerStore X.
Bouton d'interruption non masquable (réinitialisation du mot de passe)
Port USB (inutilisé)
Description des composants Boîtier de base
