Установка оборудования
Установка или снятие закладных гаек
ВНИМАНИЕ! Отгибы кромок закладных гаек должны зацепляться за боковые, а не верхний и нижний края квадратного отверстия в направляющей. Для обеспечения правильности
установки оборудования следуйте указаниям, изложенным в сопроводительной документации к нему.

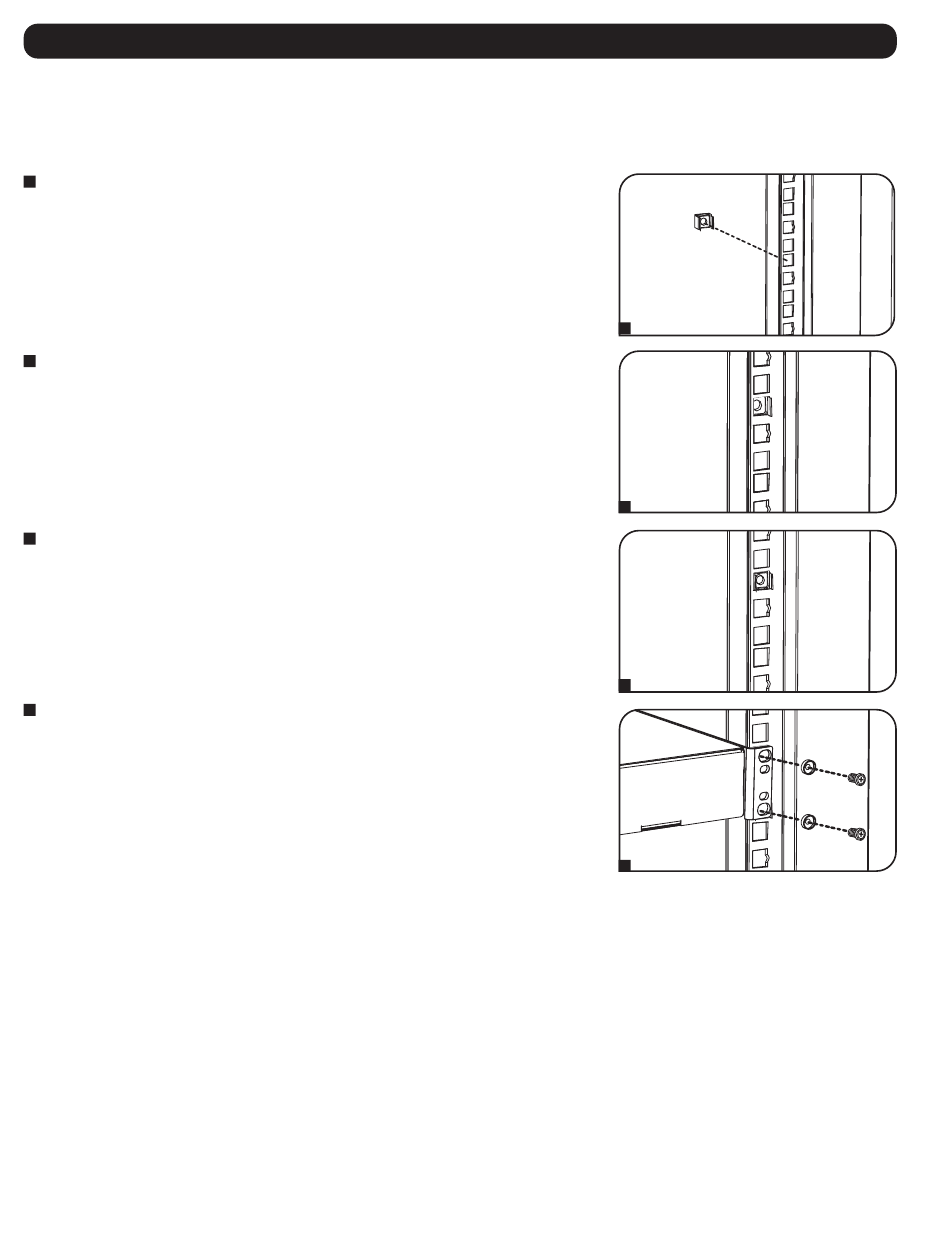

Установка закладных гаек
1
Найдите нумерованные квадратные отверстия в монтажных направляющих, которые планируется использовать для установки
оборудования. Вставьте закладные гайки (из комплекта) в квадратные отверстия с целью обеспечения точки крепления для
монтажных винтов (поставляемых в комплекте).
Примечание. Для определения необходимого количества закладных гаек и мест их установки ознакомьтесь с сопроводительной
документацией к своему оборудованию.
2 Проденьте один из отгибов кромки закладной гайки через квадратное отверстие с внутренней стороны монтажной
направляющей. Вдавите ее по направлению к боковому краю квадратного отверстия. Отгибы кромок закладных гаек должны
зацепляться за боковые, а не верхний или нижний края квадратного отверстия.
3
Слегка надавите на закладную гайку по бокам, что позволит другому отгибу кромки пройти через квадратное отверстие. При
правильной установке закладной гайки оба отгиба ее кромок выдаются с обратной стороны квадратного отверстия и видны на
внешней поверхности монтажной направляющей. Повторяйте шаги 1-3 до тех пор, пока не будут установлены все необходимые
закладные гайки.
4 После установки необходимых закладных гаек прикрепите свое оборудование к стоечной направляющей с помощью монтажных
винтов и чашеобразных шайб из комплекта. Поместите чашеобразные шайбы между винтами и монтажными кронштейнами для
крепления оборудования.
Примечание. В комплект поставки вашего оборудования могут также входить монтажные приспособления. Перед установкой
своего оборудования ознакомьтесь с указаниями по монтажу, поставляемыми в комплекте с ним.
Для извлечения закладных гаек повторите шаги 1-3 в обратном порядке
Примечание. При желании установку и извлечение закладных гаек можно производить с помощью специального инструмента
(в комплект поставки не входит).
