Компоновка шкафа
Установка/снятие боковых панелей
3 Выньте панель из фиксатора.
Для установки боковой панели на место следует повторить шаги 1-3 в обратном
порядке

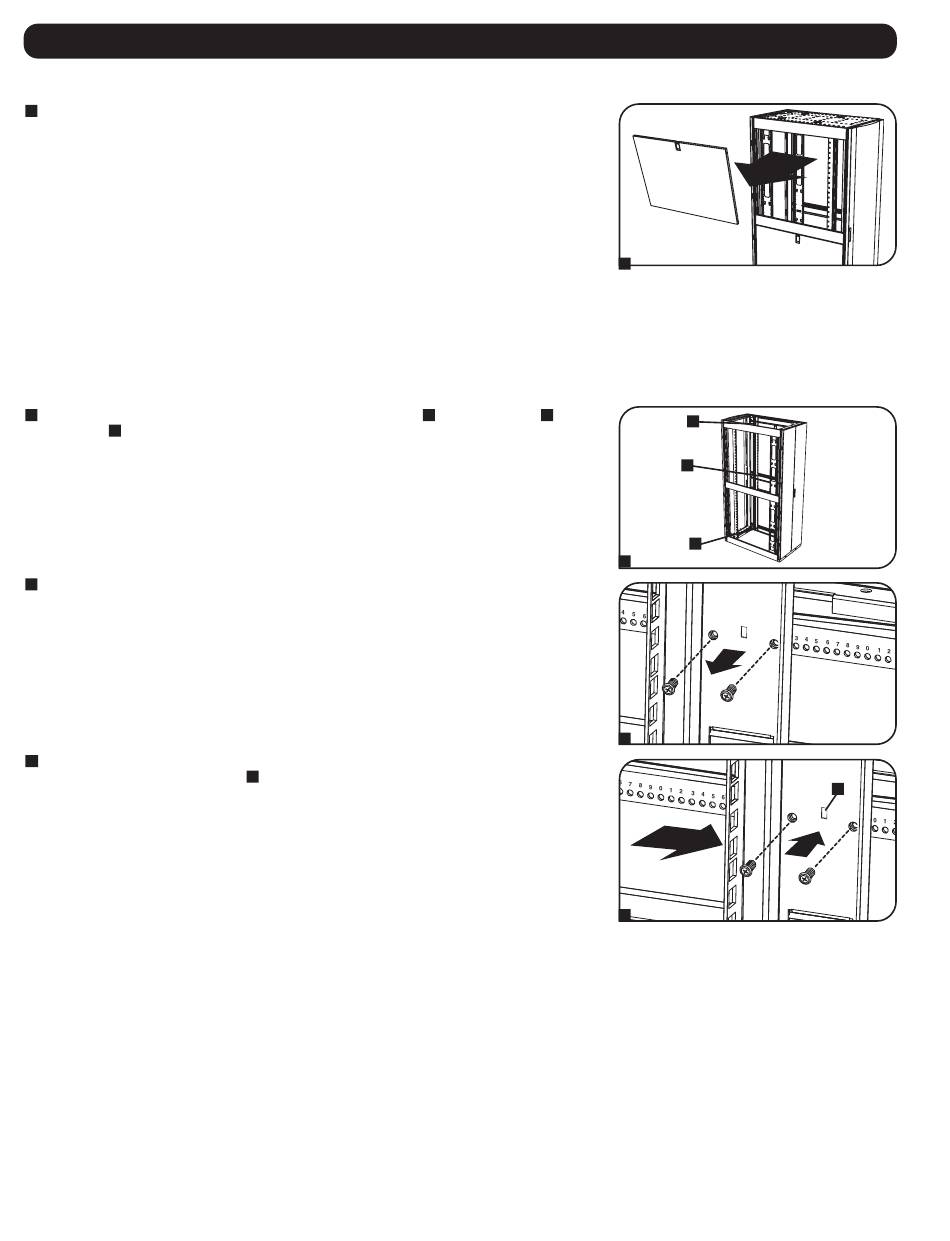

Регулировка монтажных и кабельных направляющих
ВНИМАНИЕ! Не пытайтесь регулировать направляющие в одиночку. Не пытайтесь регулировать направляющие при установленном в шкаф оборудовании. Не пытайтесь
использовать направляющие без установки винтов (по 6 на каждую направляющую).
4 монтажные направляющие устанавливаются на заводе-изготовителе и рассчитаны на размещение оборудования с монтажной глубиной 30" (762 мм). Не регулируйте монтажные направляющие за
исключением тех случаев, когда для устанавливаемого вами оборудования требуется другая монтажная глубина. Передняя и задняя группы направляющих могут регулироваться независимо друг от друга
с шагом 6 мм для получения глубины монтажа от 101,6 до 1066,8 мм.
1
Каждая направляющая крепится к шкафу при помощи 6 винтов: 1 пары у верхней балки
нижней балки C .
2
Выверните винты, которыми каждая из задних монтажных направляющих крепится к шкафу. (При необходимости регулировки
передних направляющих вы также можете вывернуть винты, отвечающие за их крепление).
3 Сдвиньте монтажные направляющие на желаемую глубину и снова закрепите их с помощью винтов, вывернутых на Шаге 2. Точки
крепления направляющих имеют обозначение
глубине.
Глубина установки 2 направляющих для оптимизации кабельных соединений регулируется аналогичным образом.
(продолжение)
A
A
, что поможет вам установить каждую пару направляющих на одной и той же
B
, 1 пары у средней балки и 1 пары у
