Схема расположения функциональных элементов
7

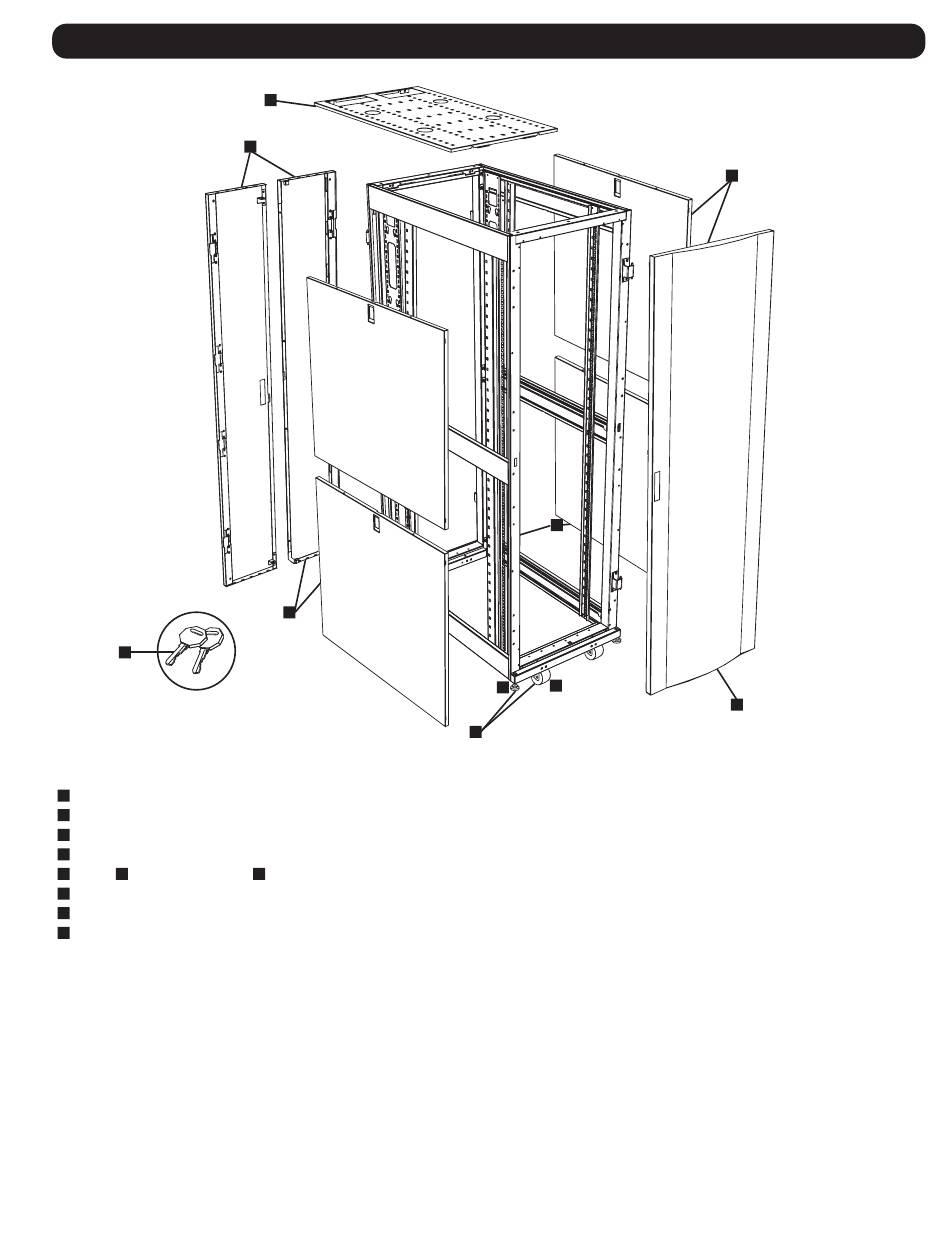

На рисунке представлена модель SR42UB. Другие модели имеют аналогичные функциональные элементы с указанными различиями.
1
Верхняя панель
2 Запирающиеся задние дверцы разрезной конструкции
3 Запирающиеся боковые панели (в шкафах высотой 24U используются две боковые панели вместо четырех. Модели "EXP" боковыми панелями не комплектуются).
4 Направляющие для оптимизации кабельных соединений
5 Ролики A и регулировочные ножки
6
Монтажные направляющие (имеют точки крепления для горизонтального и вертикального монтажа оборудования).
7 Ключи (один для дверец и один для боковых панелей).
8 Запираемая/переставляемая передняя дверца
На иллюстрации не представлены: монтажная оснастка, документация, транспортировочные кронштейны и другие транспортировочные материалы.
1
2
3
B
6
4
6
A
B
5
45
3
8
