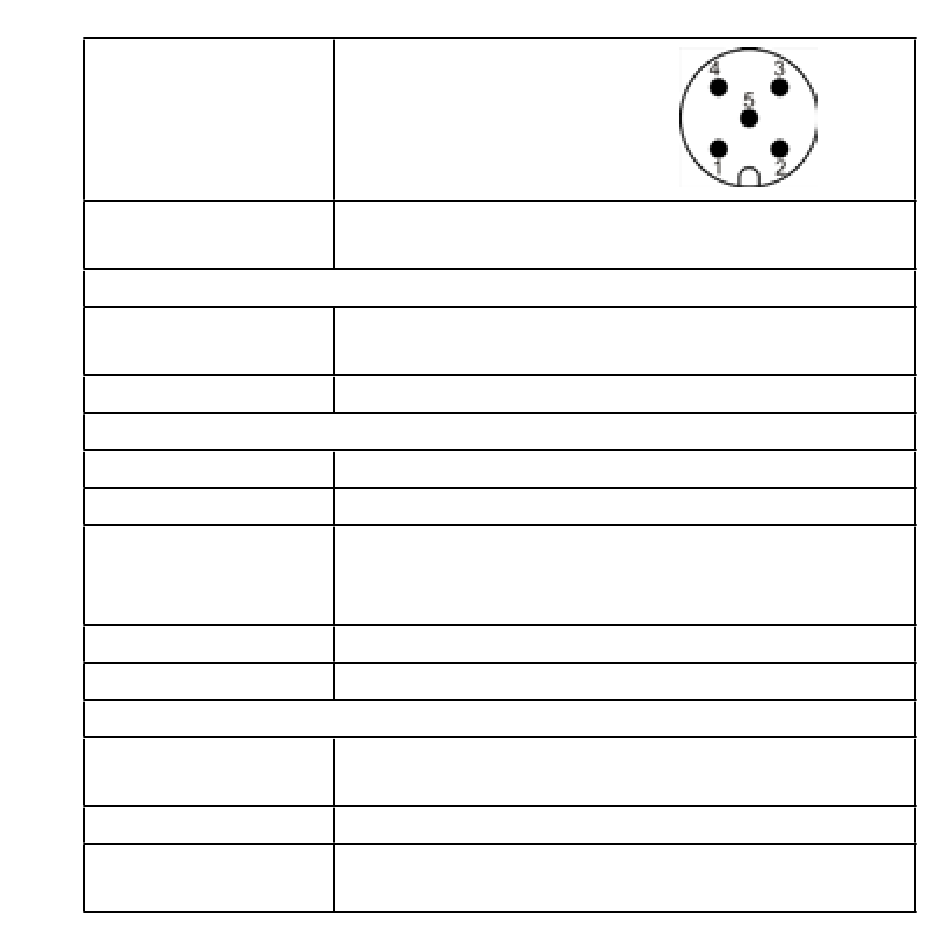

WEBTEC SR-PTT CAN Serie Mode D'emploi page 90

Asignación de
pines
Conexión neumá-
tica
Alimentación eléctrica
Alimentación
eléctrica
Toma de corriente
Carcasa
Material
Junta
Componentes en
contacto con el
medio
Medidas
Peso
Normas
Inmunidad electro-
magnética
ESD
Campo de alta
frecuencia
90
Pin 1 = apantallado
Pin 2 = +Ub
Pin 3 = GND
Pin 4 = CAN H
Pin 5 = CAN L
1/2" BSPP
8...40 V CC
25 mA
Acero inoxidable 1.4301
Viton (FKM)
®
Acero inoxidable 1.4301, Viton
95,6 mm x 26,9 mm
170 g aprox.
DIN EN 61000-4-2 4 kV contacto /8 kV aire
DIN EN 61000-4-3 10 V/m, 80 MHz - 2,7 GHz
a 24 V CC
(FKM)
®
