Montage
20
5.3.3 Écoulement ouvert
Dans ce type d' i nstallation, la chambre de passage est située dans une conduite de
dérivation qui se ramifie à partir d' u ne conduite principale et se termine par une sortie
ouverte →  8,  20. Idéalement, la sortie ouverte est exempte de pression ou de
contre-pression.
La pression p ne doit pas dépasser la pression de fonctionnement admissible de la
chambre de passage, soit une pression relative de 4 bar (58 psi).
Lorsque le capteur est installé, les spécifications de pression du capteur doivent
également être respectées.
Si la pression du produit est supérieure à la pression relative de 4 bar (58 psi), un
réducteur de pression est nécessaire.
1. Monter la chambre de passage horizontalement →  13.
2. Une installation dans une conduite de dérivation est préférable à une installation
directement dans la conduite de process. La conduite de dérivation peut être bloquée
sans interrompre le process (une vanne d' a rrêt est nécessaire en amont et en aval). Il
est ainsi possible de nettoyer le capteur, par exemple, sans affecter le process.
3. Si nécessaire, installer un collecteur d' i mpuretés (filtre) avec une largeur de maille de
500 µm en amont de la chambre de passage. En cas d' u tilisation d' u n réducteur de
pression, celui-ci comprend en général un collecteur d' i mpuretés.
4. Régler la valeur du débit en amont de la chambre de passage, p. ex. via un régulateur
de débit en amont.
Les adaptateurs filetés ou les adaptateurs pour tuyau, qui peuvent être commandés,
sont scellés sur la chambre de passage à l' a ide d' u n joint torique FKM et ne nécessitent
pas de joint supplémentaire entre la chambre de passage et l' a daptateur.
1
2

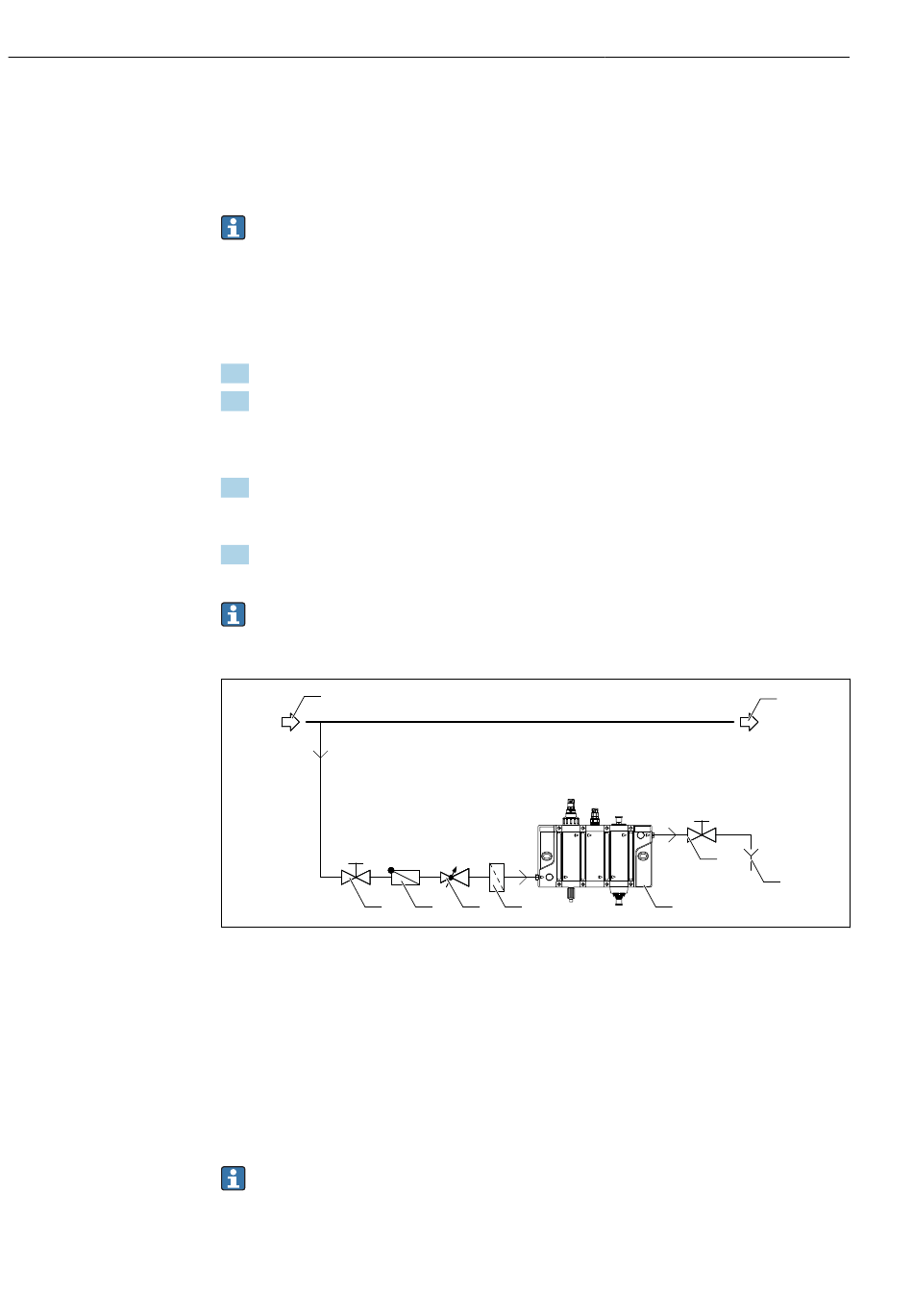

 8 Exemple de raccordement avec écoulement ouvert
1 Conduite d' e ntrée principale
2 Vanne manuelle (non contenue dans la livraison)
3 Clapet anti-retour (en option, non contenu dans la livraison)
4 Réducteur de pression (en option, non contenu dans la livraison)
5 Piège à filtre (en option, non contenu dans la livraison)
6 Chambre de passage Flowfit CYA27
7 Vanne manuelle (en option dans le cas d' u ne conduite de sortie à pente ascendante, non contenue dans la
livraison)
8 Sortie
9 Conduite de sortie principale
L' u tilisation d' u n clapet anti-retour dans la conduite d' a limentation de la chambre de
passage empêche le refoulement involontaire de produit de la chambre de passage
dans le process, p. ex. lors de travaux de maintenance.
5
3 4
Flowfit CYA27
9
7
8
6
A0043506
