Helios 200 COB Q4

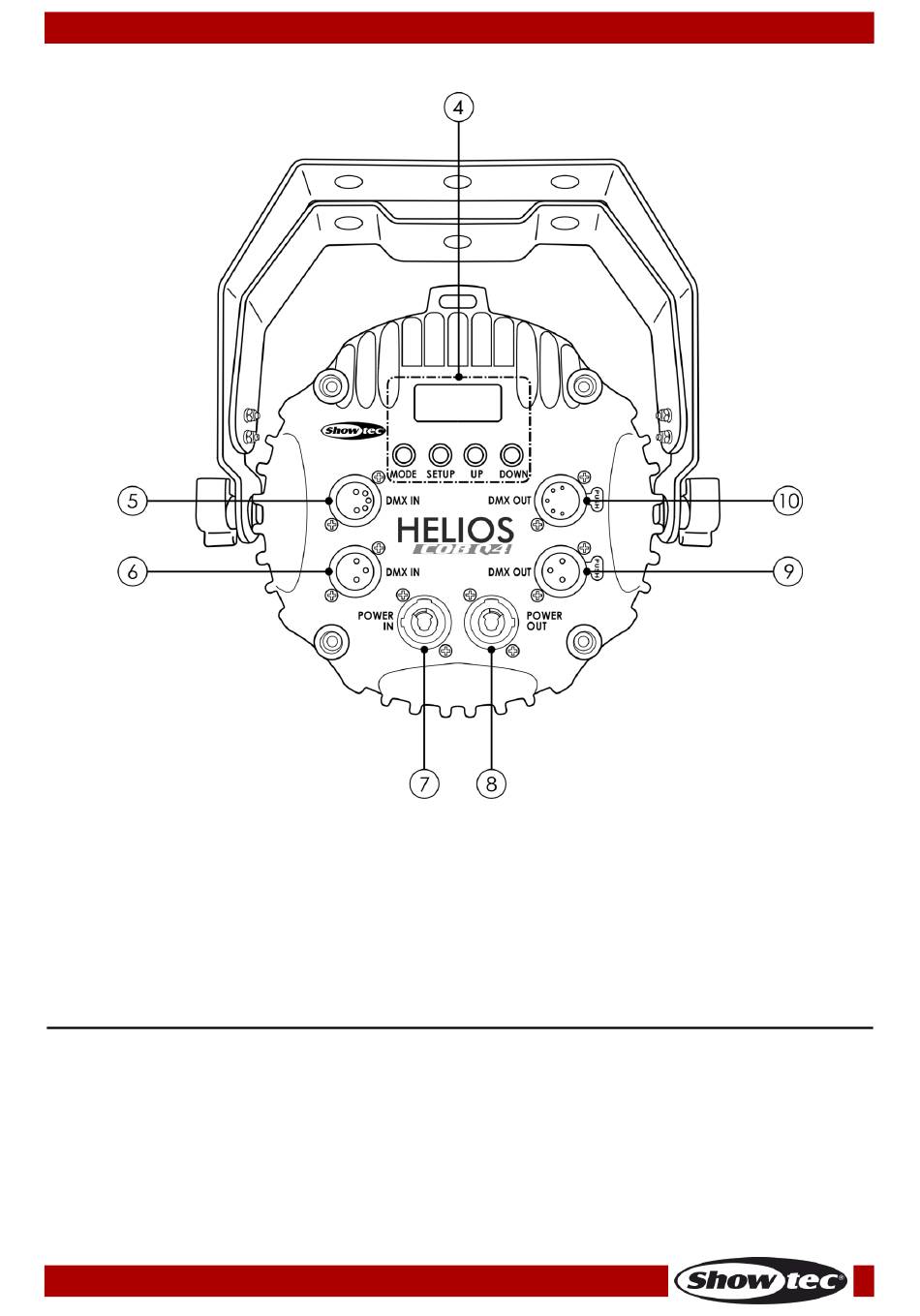

Panneau arrière
Schéma 02
04) Écran LCD + boutons de commande
05) Entrée du connecteur de signal DMX 5 broches
06) Entrée du connecteur de signal DMX 3 broches
07) Entrée du connecteur d'alimentation Pro power 100-240 V
08) Sortie du connecteur d'alimentation Pro power 100-240 V
09) Sortie du connecteur de signal DMX 3 broches
10) Sortie du connecteur de signal DMX 5 broches
Installation
Retirez tout le matériel d'emballage de l'Helios 200 COB Q4. Veillez à ce que la mousse et le plastique de
rembourrage soient complètement retirés. Branchez tous les câbles.
N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.
Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie.
Code commande : 43715
