POTRUBÍ KONDENZÁTU
6 POTRUBÍ KONDENZÁTU
6.1 OBECNÉ INFORMACE
!
P O Z O R
•

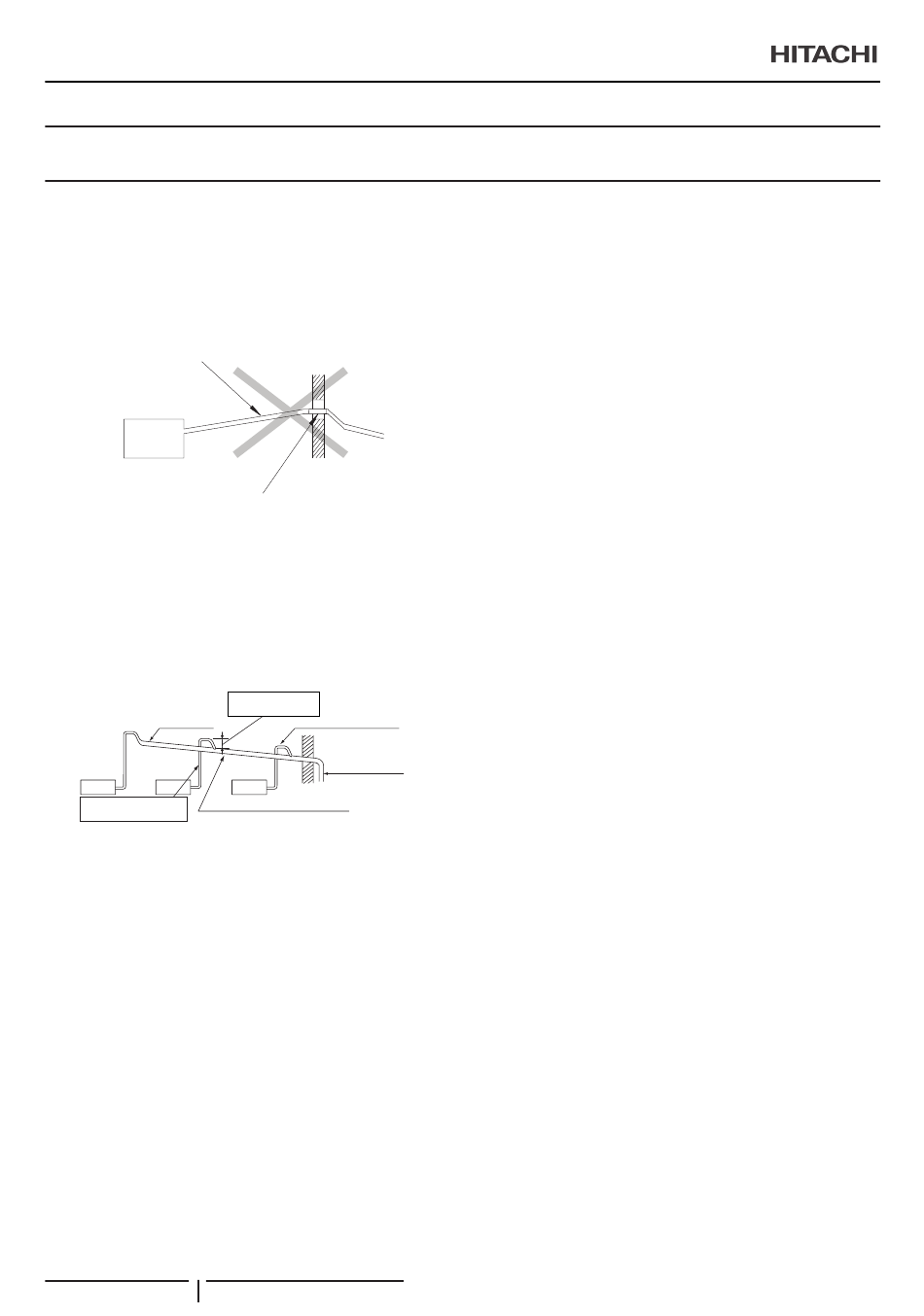

Zajistěte, aby potrubí kondenzátu nebylo vedeno směrem vzhůru,
protože při zastavení provozu jednotky by kondenzát tekl zpět do
vnitřní jednotky a mohl prosakovat do místnosti.
ŠPATNĚ
-
Nesprávné: sklon směrem nahoru
Nesprávné: vyvýšená část
•
Nepřipojujte potrubí kondenzátu ke kanalizačnímu potrubí, vnitřním
odpadům nebo jinému odpadovému potrubí.
•
Když je společné potrubí kondenzátu propojeno s ostatními vnitřními
jednotkami, musí být připojení každé vnitřní jednotky výše, než se
nachází společné potrubí. Společné potrubí kondenzátu musí být
dostatečně veliké v závislosti na velikosti a počtu jednotek.
SPRÁVNĚ
-
Š Čerpadlové řešení
1% až 4%
sklon dolů
Odtokové potrubí na
Běžné potrubí kondenzátu (VP30)
straně jednotky
(sklon od vyvýšené části směrem dolů)
•
Potrubí kondenzátu bude vyžadovat izolaci, pokud je odtok instalován
na místě, kde se může tvořit kondenzace na vnější straně odtokové
trubky a způsobit její poškození. Izolace odtokové trubky musí být
parotěsná a zabránit tvorbě kondenzátu.
•
Odtokový sifon by měl být instalován vedle vnitřní jednotky. Tento sifon
musí být navržen podle osvědčených postupů, musí být zkontrolován
ve stavu, kdy je v něm voda (naplněný), a musí být otestován správný
průtok. Potrubí kondenzátu nespojujte ani nesepínejte spolu s
chladivovým potrubím.
?
P O Z N Á M K A
•
Instalujte odvod kondenzátu podle národních a místních předpisů.
•
Při instalaci izolace věnujte pozornost její tloušťce. Pokud je příliš
tlustá, potrubí nemůže být instalováno v jednotce.
•
Pokud mezi odtokovým potrubím a hadicí kondenzátu existuje
nadměrná vůle, přidejte těsnicí materiál mezi obě části, aby se hadice
nedeformovala.
164
PMML0529 rev.1 - 02/2021
Min. 100 mm
(co nejvýše)
Vinylchloridová trubka (VP25)
Toto potrubí
kondenzátu by mělo
být odděleno od
ostatních potrubí.
Po dokončení potrubí kondenzátu a elektroinstalačních prací
zkontrolujte podle následujícího postupu, zda voda správně
odtéká:
RPIH Kontrola standardního odtoku (čerpadlo
kondenzátu)
•
Zapněte hlavní spínač.
•
Naplňte vaničku přibližně 1,2 litry vody. Plovákový spínač
automaticky zastaví jednotku. Při této operaci se čerpadlo
kondenzátu nezastaví.
•
Vypněte napájení.
