• Per il collegamento del conduttore di protezione del cavo di rete e del
cavo del motore utilizzare le possibilità di collegamento previste dai
morsetti X1 e X2. Non sono consentite altre possibilità di collegamento per
il conduttore di protezione del cavo di rete e del cavo del motore.
Per collegare il reostato di frenatura utilizzare i morsetti R
•
4.2.2 ACT2XX (4,0...9,2 kW) e 4XX (5,5...15,0 kW)

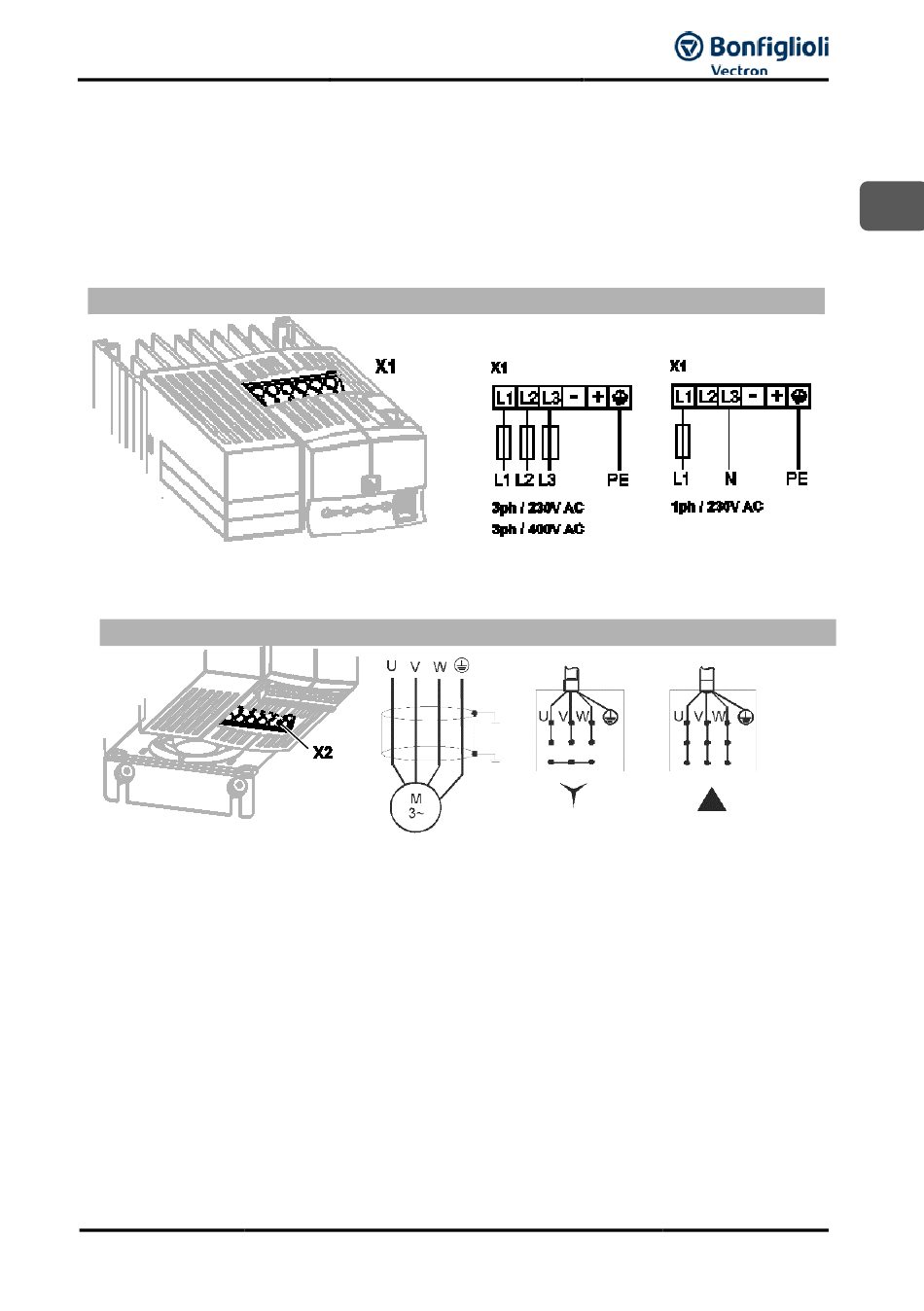

Allacciamento alla rete
ACT (4,0 kW): possibilità di collegamento monofase e trifase
ACT (5,5 kW) e superiore: possibilità di collegamento trifase
Collegamento motore
• Per il collegamento del conduttore di protezione del cavo di rete e del
cavo del motore utilizzare le possibilità di collegamento previste dai
morsetti X1 e X2. Non sono consentite altre possibilità di collegamento per
il conduttore di protezione del cavo di rete e del cavo del motore.
Per collegare il reostato di frenatura utilizzare i morsetti R
•
12/20
Quick Start Guide ACT
e R .
b1 b2
e R .
b1 b2
