Raccordement de l'indicatuer d'alimentation
La porte du boîtier est livré avec en indicateur d'alimentation attaché qui vous permet de vérifier
l'alimentation du système sans l' o uvrir. Après que le bloc d'alimentation et la porte-fusible sont
installés, vous pouvez raccorder l'indicateur d'alimentation.
REMARQUE
l'indicateur d'alimentation
À savoir
•
Tous les kits de boîtier Synergis (grand et petit) sont livrés avec les câbles, connecteurs, et
attaches requis pour raccorder l'indicateur d'alimentaion externe.
Pour raccorder l'indicateur d'alimentation:
1
Raccordez le câble de l'indicateur d'alimentation (inlcus).
a
Connectez le fil rouge à une entrée disponiible sure le côté non-protègé de la porte-
fusibles (Les fusibles sont court-circuiter par un bus).
b
Connectez le fil noir au FLT Normallement ouvert (NON) CA du bloc d'alimentation.
gtap.genetec.com | Guide d'installation matérielle Synergis Master Controller
FR.702.005-V2.2(3) | Dernière mise à jour : 16 octobre 2014
Si le boîtier n'inclus pas de bloc d'alimentation, voir
», page 73
A
B
C
D
E

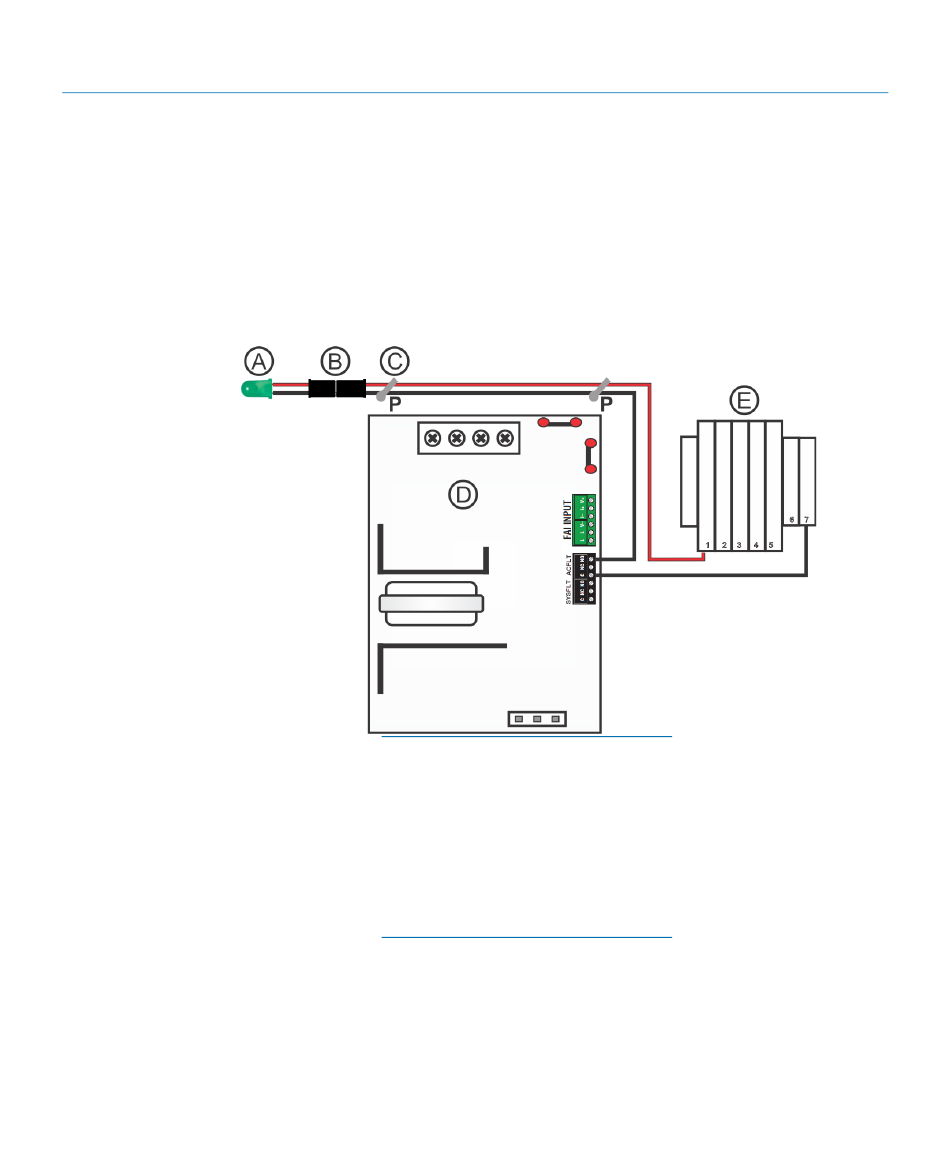

Raccordement de l'indicatuer d'alimentation
Indicateur d'alimentation
Connecteur de l'indicateur
d'alimentation
Supports de câble
enfichables
Bloc d'alimentation
Porte-fusibles
« Réorientatation de
72
