Raccordement d'un MR-52

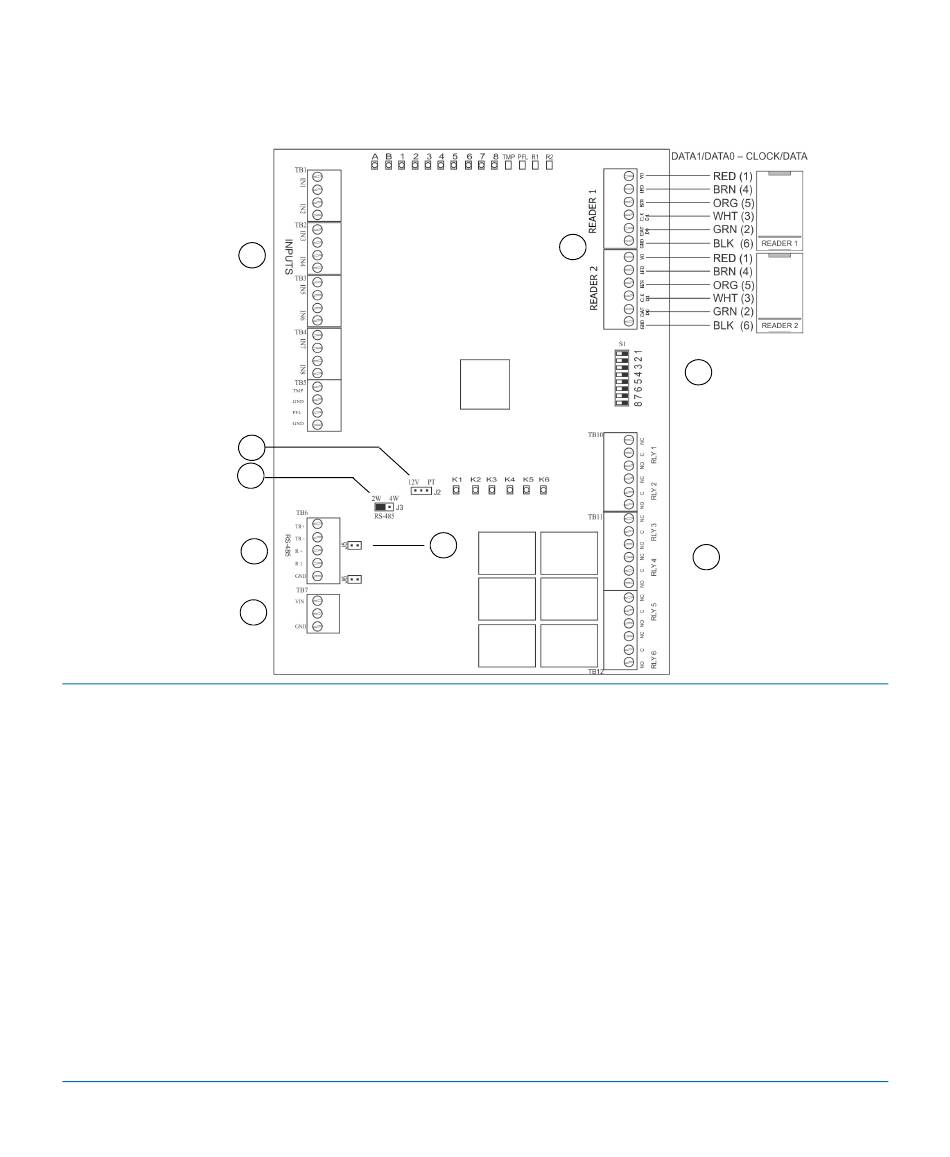

À savoirLe schéma ci-dessous présente le raccordement des modules d'interface MR-52.
s
A Raccordements de
lecteur
B
Entrées de porte
C
Interrupteurs
d'adresses
D
Alimentation de
lecteur
E Sélection 2 W/4 W
F
Terminaison de
ligne
G
RS-485
H Relais de sortie
gtap.genetec.com | Guide d'installation matérielle Synergis Master Controller
FR.702.005-V2.2(3) | Dernière mise à jour : 16 octobre 2014
B
D
E
G
I
TB8 : Lecteur 1 Porte 1, TB9 : Lecteur 1 Porte 2
Les entrées 1 à 8 peuvent être configurées pour utiliser des résistances de fin de ligne
(EOL = End Of Line) et pour des contacts normalement ouverts ou normalement fermés.
Utilisez l'application Synergis Master Controller pour configurer les entrées.
Utilisés pour définir l'adresse du périphérique. Pour en savoir plus, voir la section
« Réglages d'adresse et de débit sur l'interface Mercury » dans le manuel Synergis Master
Controller - Guide d'intégration des modules d'interface Mercury.
12 V = 12 VCC sur les lecteurs, PT = tension « transmise » aux lecteurs.
Installez un cavalier en position 2 W (4 W non pris en charge)
Pour les modules d'interface en fin de ligne, installez le cavalier J5 pour une terminaison
de ligne 120 Ohms (J6 n'est pas utilisé).
Raccordement du bus RS-485 à d'autres modules Mercury et au Synergis Master
Controller.
6 au format C, 5 A sous 28 VCC charge résistive et 3 A sous 28 VCC charge inductive.
Raccordement des modules d'interface Mercury
