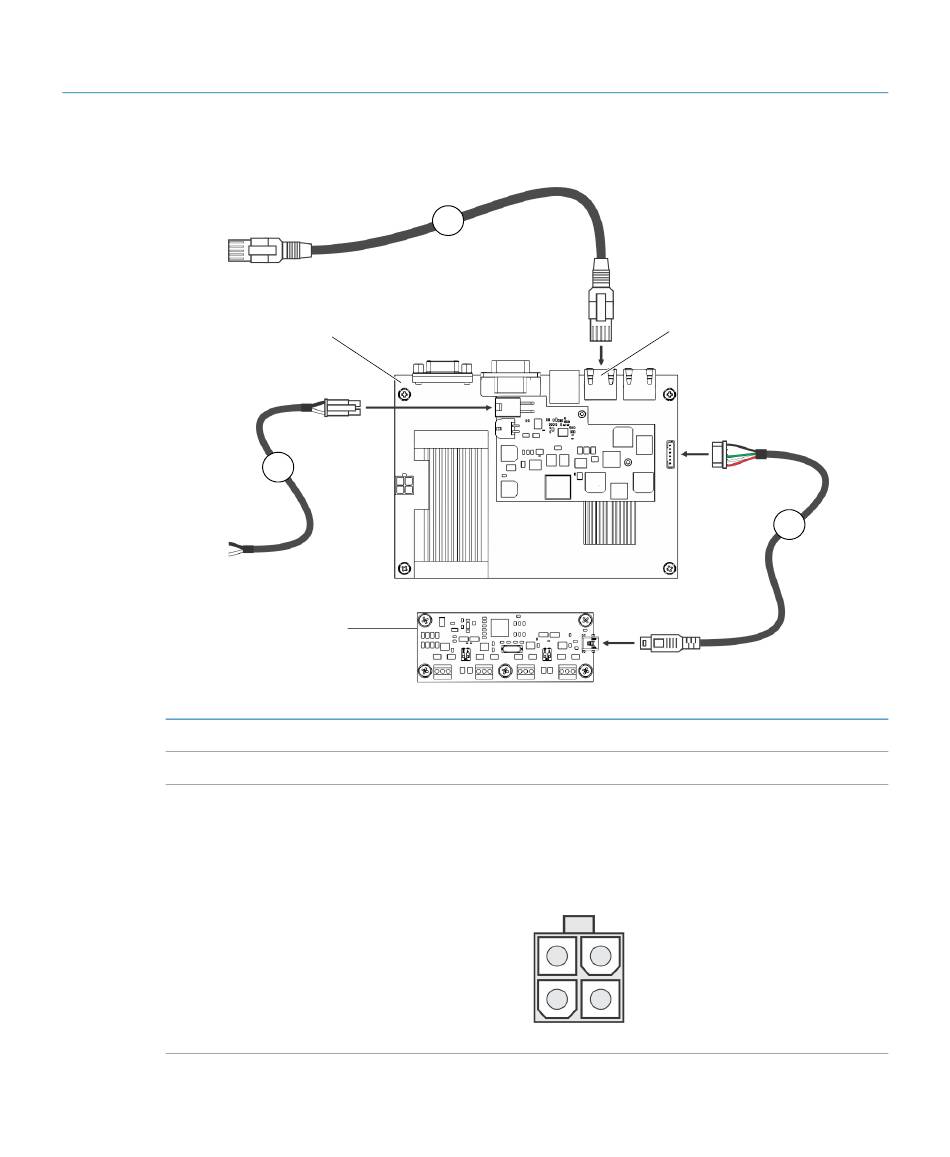

Branchements SMC
Cette section décrit le branchement du module contrôleur au module RS-485 quatre ports, ainsi
que le branchement du câble d'alimentation et du câble Ethernet au module contrôleur.
A
Câble USB vers RS-485
B
Câble Ethernet
C
Câble d'alimentation
CC
Informations de tension :
• Tension minimale d'entrée pour un
démarrage garanti = 10,3 V
• Tension minimale d'entrée avant arrêt
automatique garanti = 9 V
• Tension maximale d'entrée sans arrêt
automatique garanti = 28 V
gtap.genetec.com | Guide d'installation matérielle Synergis Master Controller
FR.702.005-V2.2(3) | Dernière mise à jour : 16 octobre 2014
Module
contrôleur
C
Module
RS-485 à quatre
ports
Branchez le module contrôleur au module RS-485 quatre ports.
Branchez le module contrôleur au réseau IP.
Branchez le module contrôleur à une alimentation externe 12/24 VCC.
Pour en savoir plus, voir :
•
« Exigences d'alimentation
•
« Raccordement de l'alimentation externe 12 VCC
B
», page 9.
3
1
Branchements SMC
LAN 1
A
», page 75.
Brochages de connecteur
d'alimentation :
4
Broche 1 : GND
Broche 2 : GND
2
Broche 3 : 12/24 VDC-IN
Broche 4 : 12/24 VDC-IN
27
