Raccordement D'un Mr-16Out - Genetec Synergis Master Controller Guide D'installation

E Sélection 2 W/4
W
F RS-485
G
Relais de sortie
H Entrée
d'alimentation

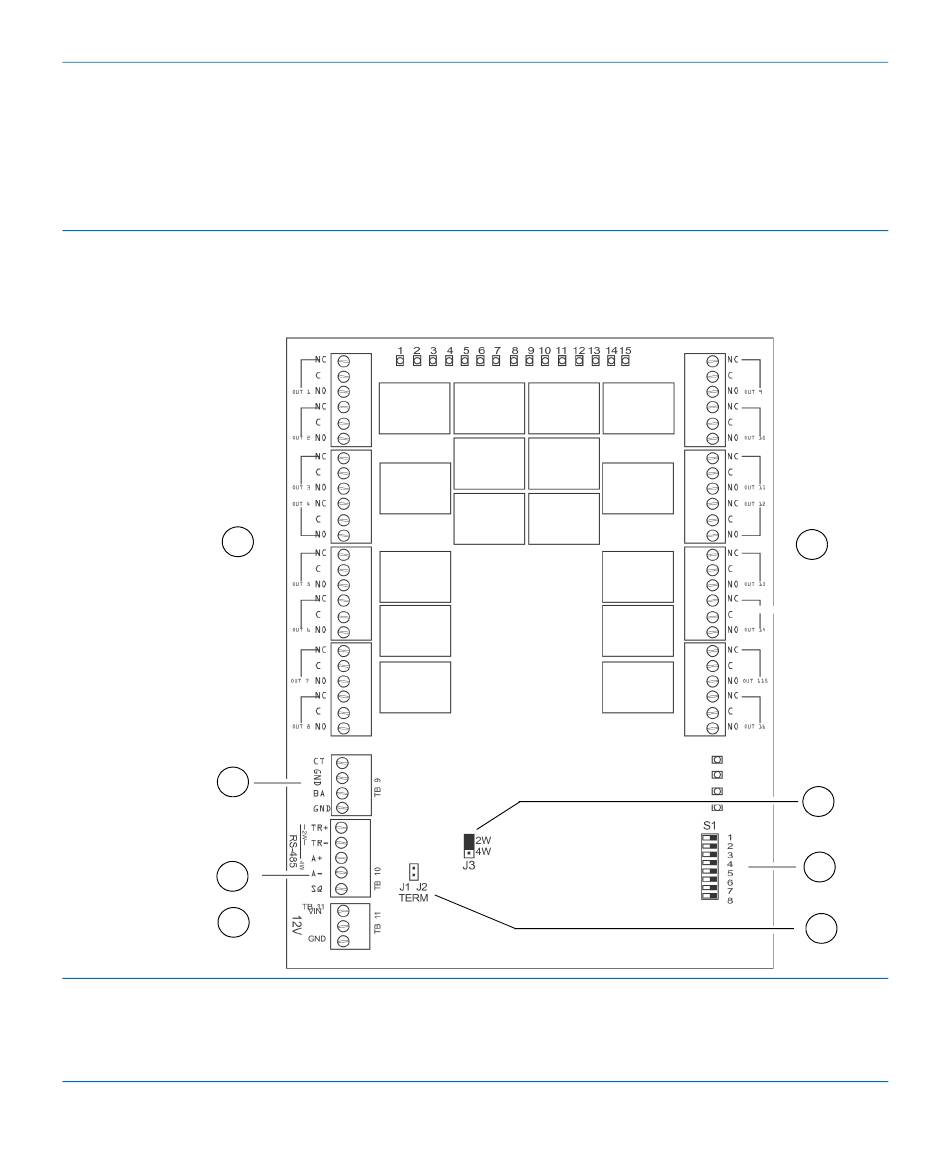

Raccordement d'un MR-16out

À savoirLe schéma ci-dessous présente le raccordement des modules d'interface MR-16out.
A
B
C
D
A
Sorties
B Entrées
gtap.genetec.com | Guide d'installation matérielle Synergis Master Controller
FR.702.005-V2.2(3) | Dernière mise à jour : 16 octobre 2014
Installez un cavalier en position 2 W (4 W non pris en charge)
Raccordement du bus RS-485 à d'autres modules Mercury et au Synergis Master Controller.
Format C, 5 A sous 28 VCC charge résistive et 3 A sous 28 VCC charge inductive.
Raccordez le + au pôle VIN (respectez la polarité). Raccordez le - à GND. Utilisez des fils
de 18 AWG (1 mm2) minimum.
Relais de sortie. x16 au format C, format C, 5 A sous 28 VCC charge résistive et 3 A sous 28
VCC charge inductive.
Sabotage et surveillance d'alimentation : CT = Cabinet Tamper (sabotage de boîtier), BA =
Power Fault (défaut d'alimentation)
Raccordement des modules d'interface Mercury
A
E
F
G
67
